六轮摆臂探测火星车带机械臂结构

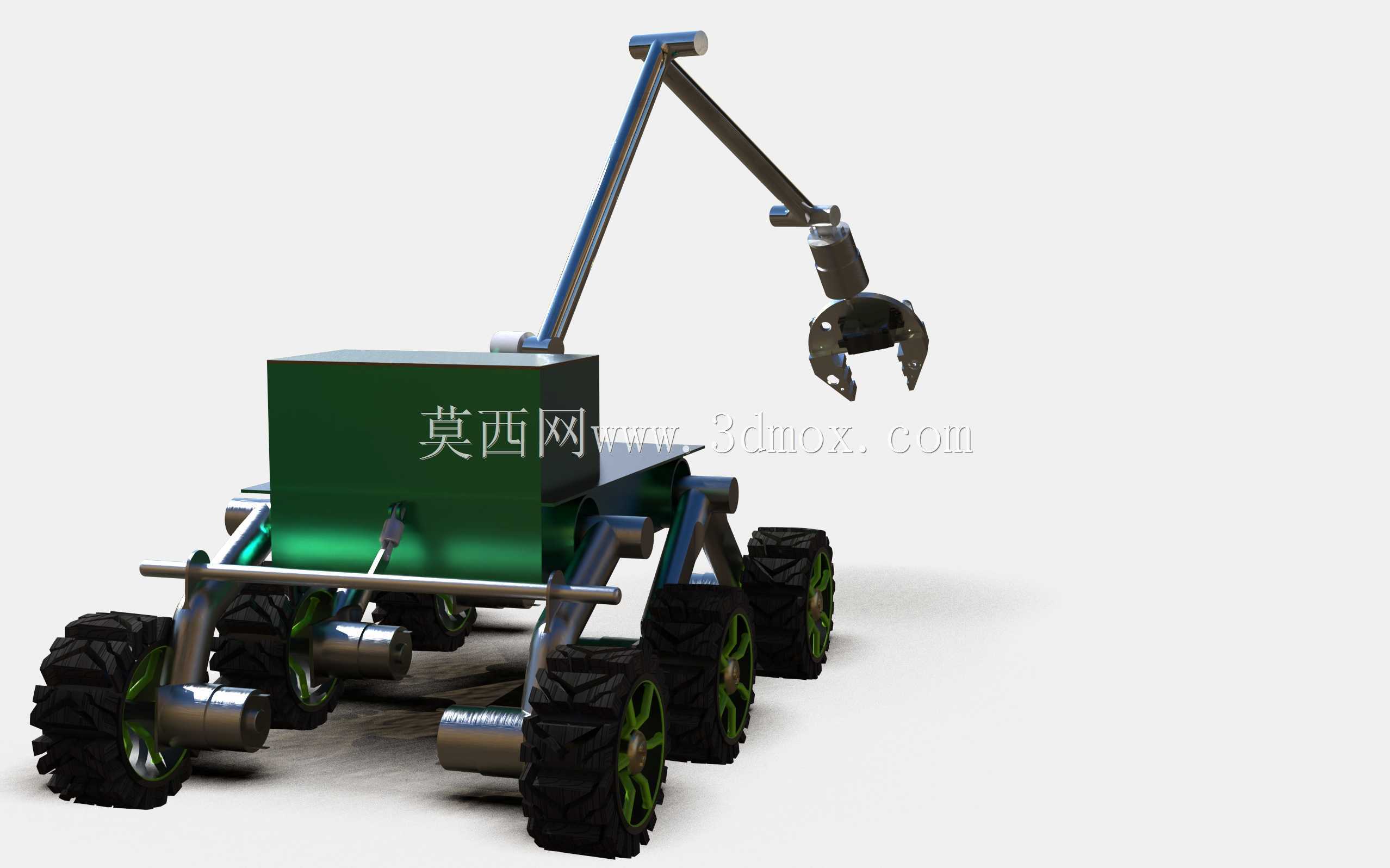

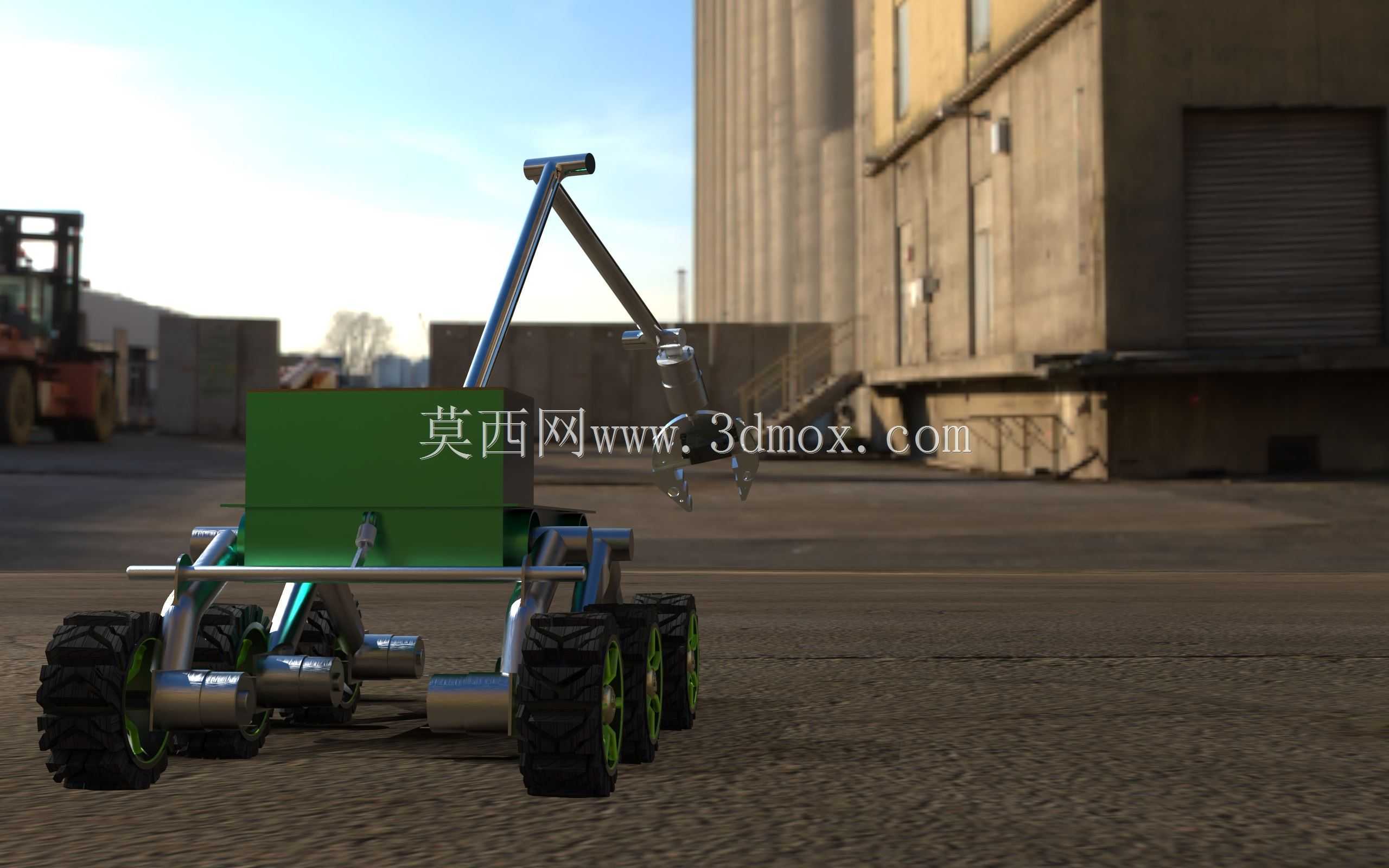

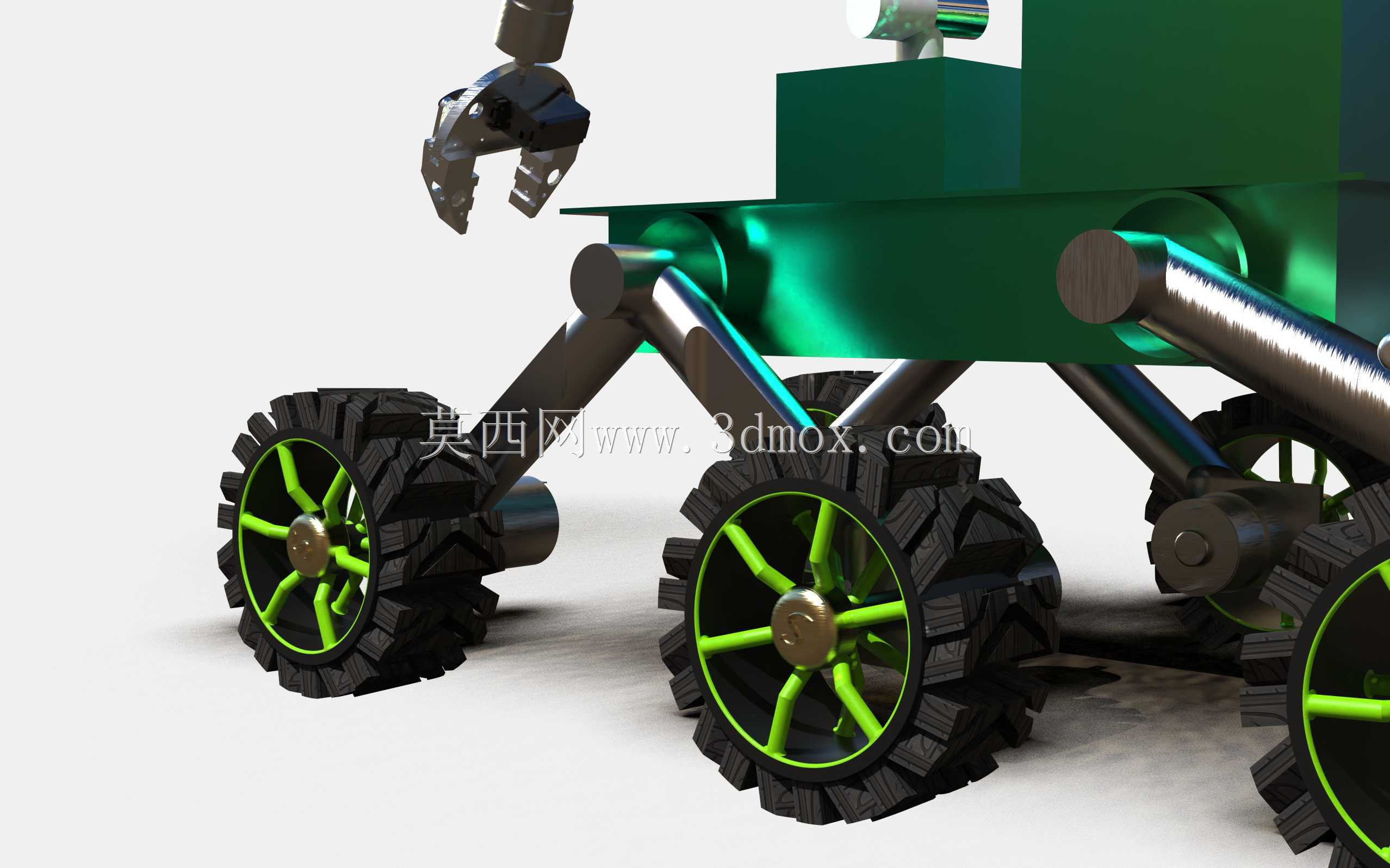

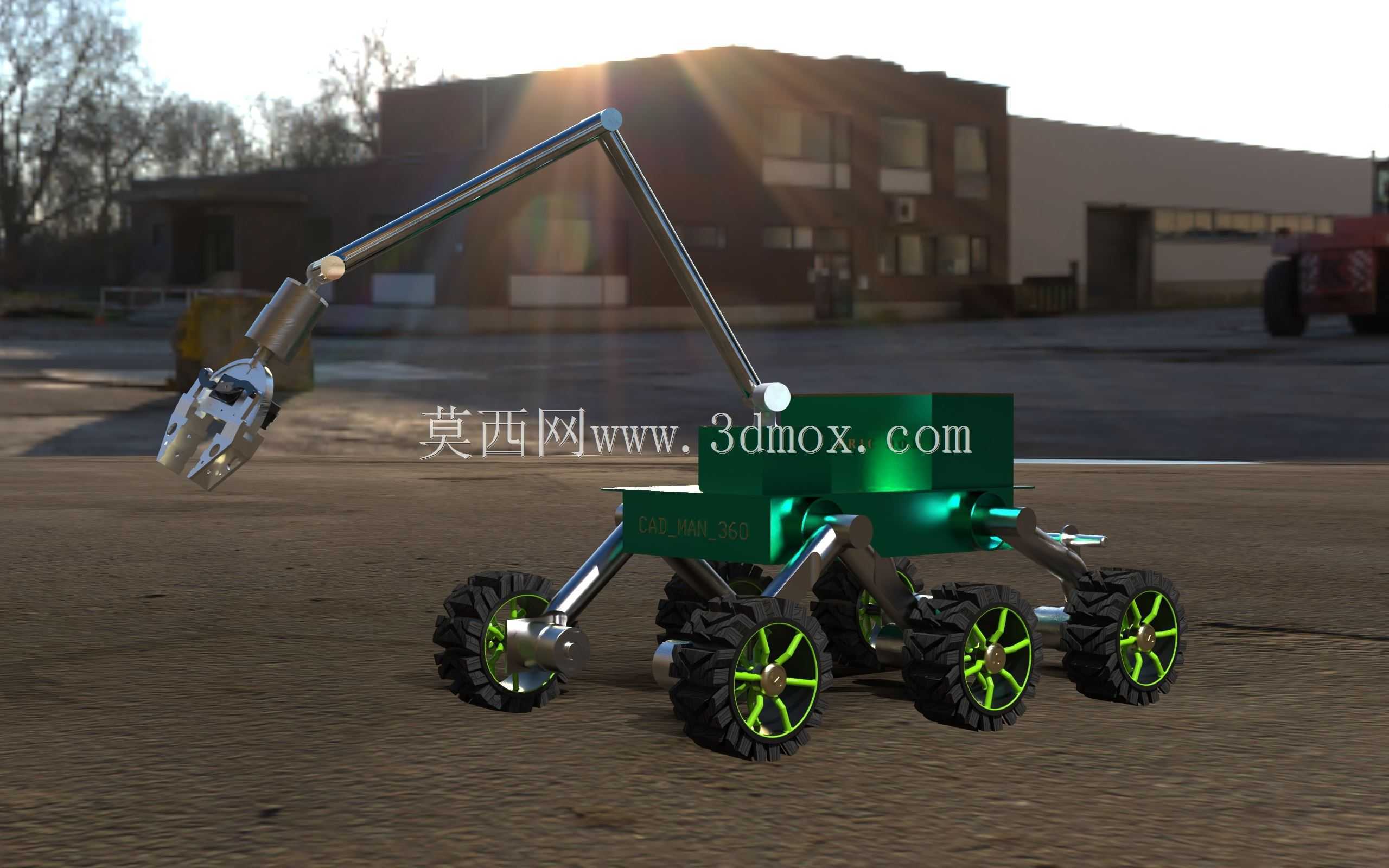

　　该作品呈现的是一套面向星球表面探测任务的小型六轮移动平台，整车采用独立 rocker-bogie 摇臂式悬架布局，六个驱动轮分别通过多连杆摆臂与中央车体连接，在非平整碎石、缓坡、沟壑地形下能够保持车轮与地面的持续接触，避免单轮悬空导致牵引力丧失。轮组采用大直径深花纹越野轮胎，轮辐做轻量化镂空处理，轮毂与驱动轴之间预留法兰安装面，可在实物制作时根据载荷需求选配直流减速电机、轮毂伺服或带编码器的驱动单元，轮端传动边界清晰，便于后续替换不同减速比方案。

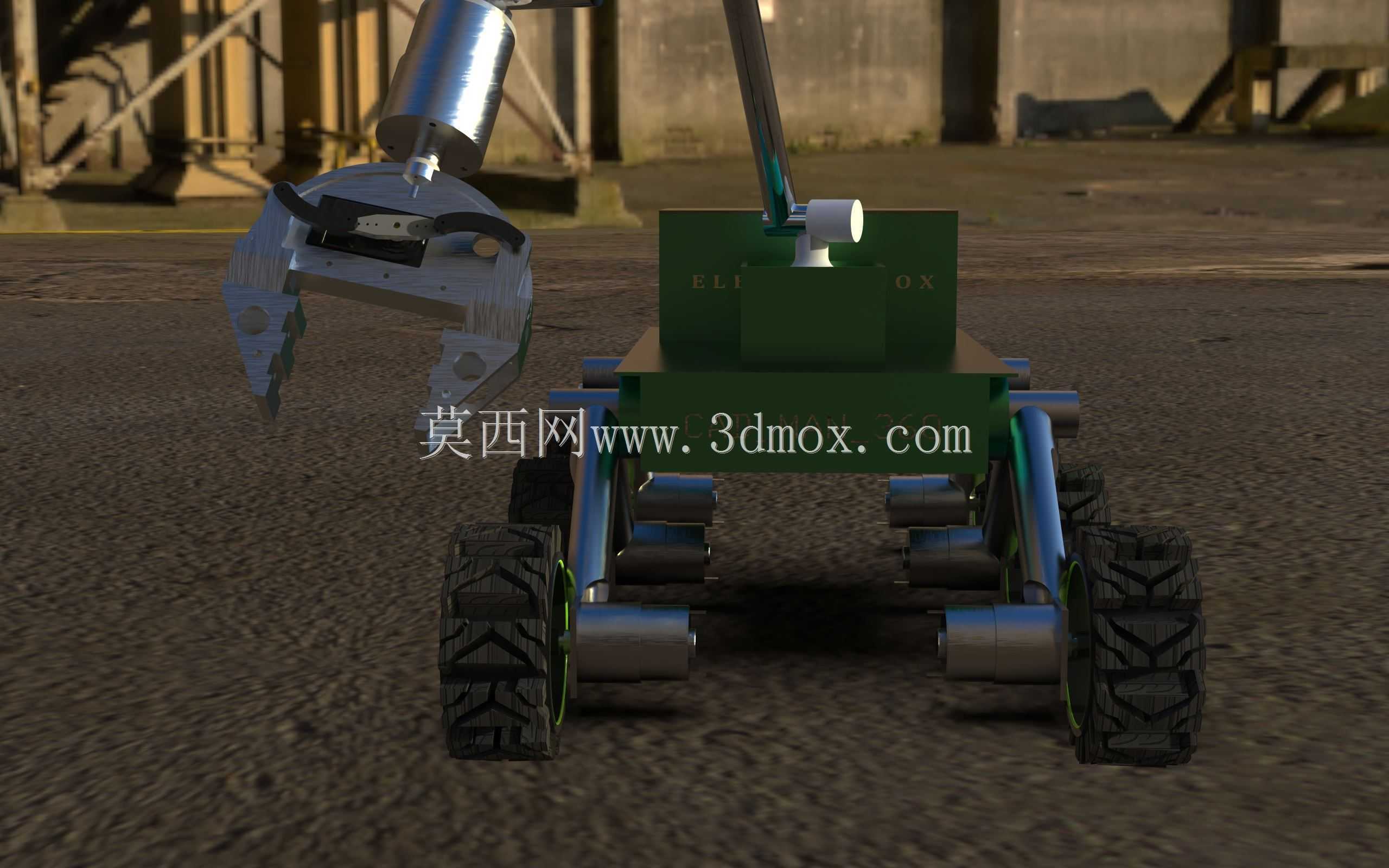

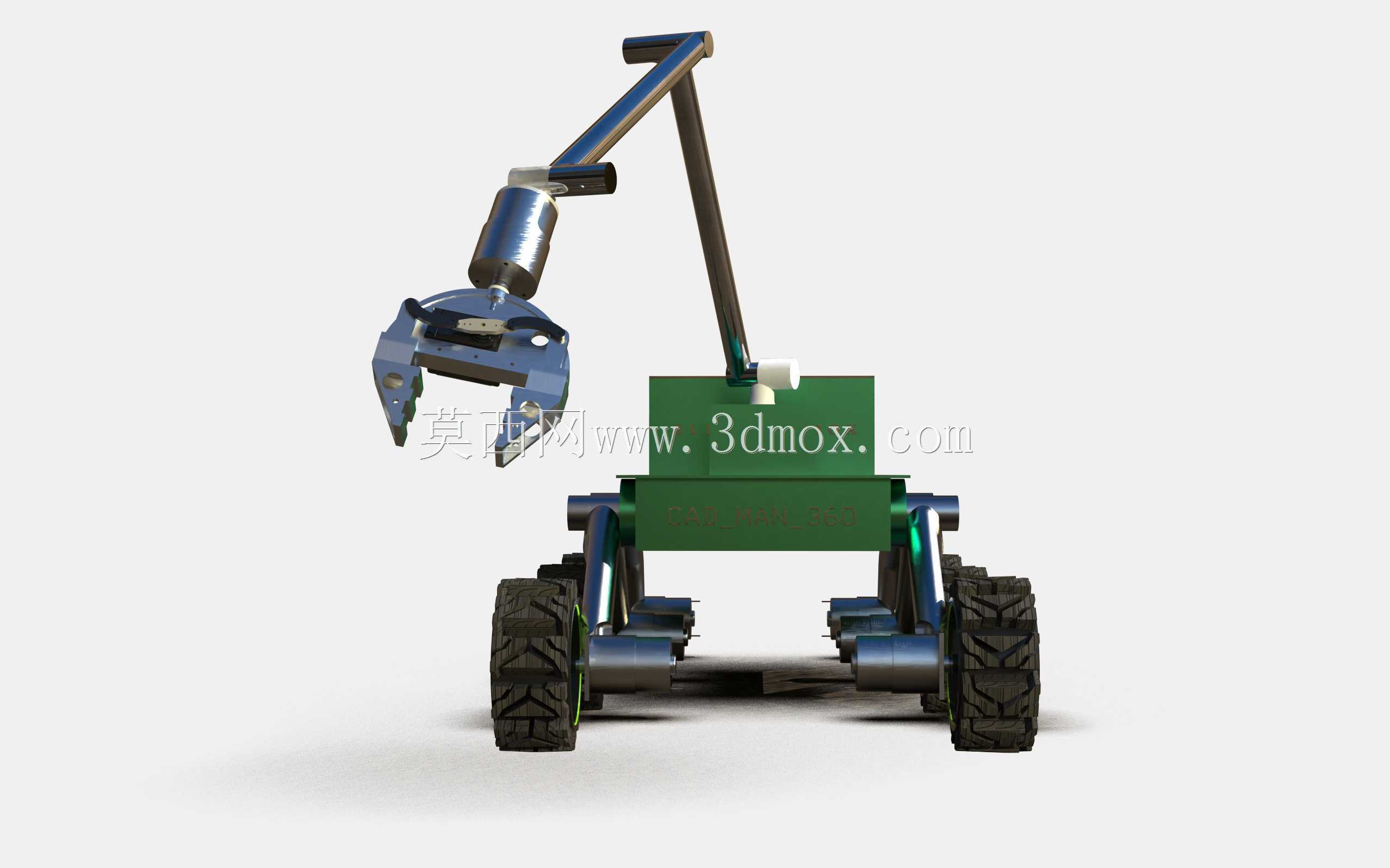

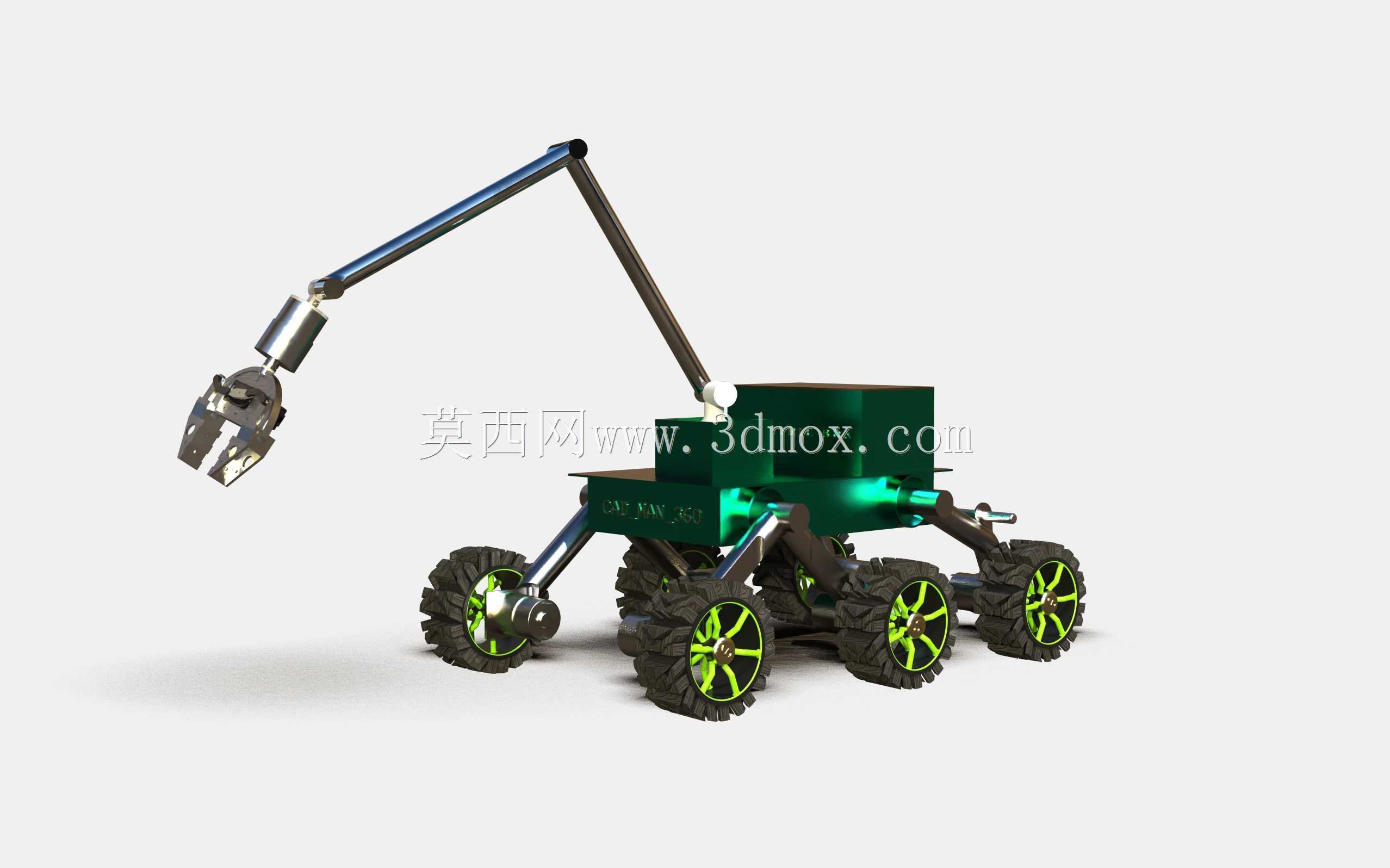

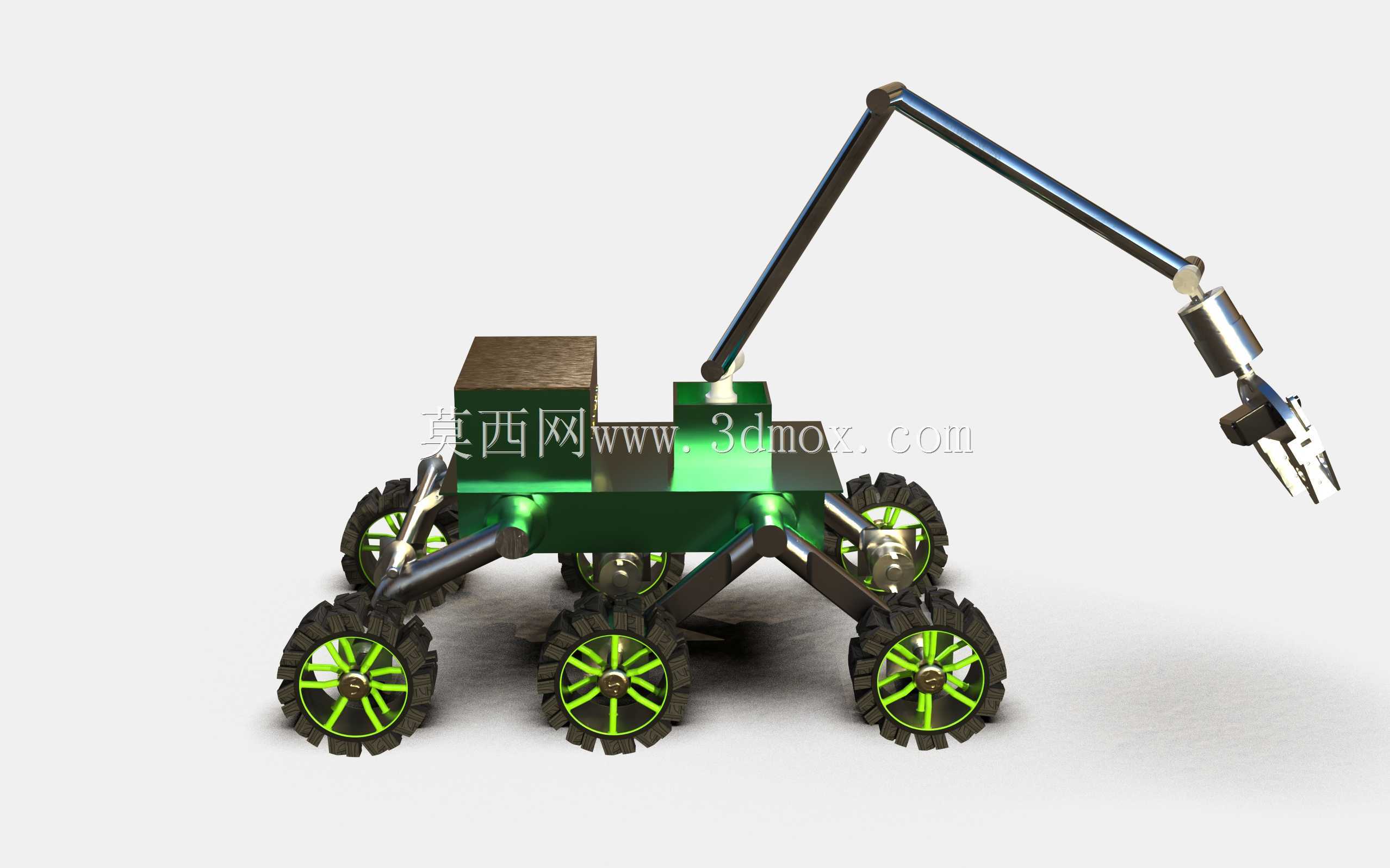

　　车体上部搭载一台多关节串联机械臂，臂体由两段长摆杆、腕部回转关节和末端夹爪组成，大臂根部设置在车体后侧上方，通过俯仰关节实现大范围抬升与前伸，小臂与大臂之间同样采用俯仰铰接，腕部加入回转自由度，末端两指夹爪可完成样本拾取、仪器布置、障碍物拨移等动作。机械臂在收拢状态下可贴近车体上方，降低整车重心；完全展开时作业半径覆盖车体前方及侧方区域，关节处均预留舵机或步进电机安装位，连杆外形以等截面直杆为主，铰接点采用同轴销轴配合，结构件几何形状规则，没有复杂曲面薄壁特征，加工时既可通过3D打印完成 PLA、ABS、尼龙等材质的快速成型，也可将承力件转为铝合金件，使用三轴CNC铣削完成，制造成本与装配难度控制在教学验证和原型试制可接受范围内。

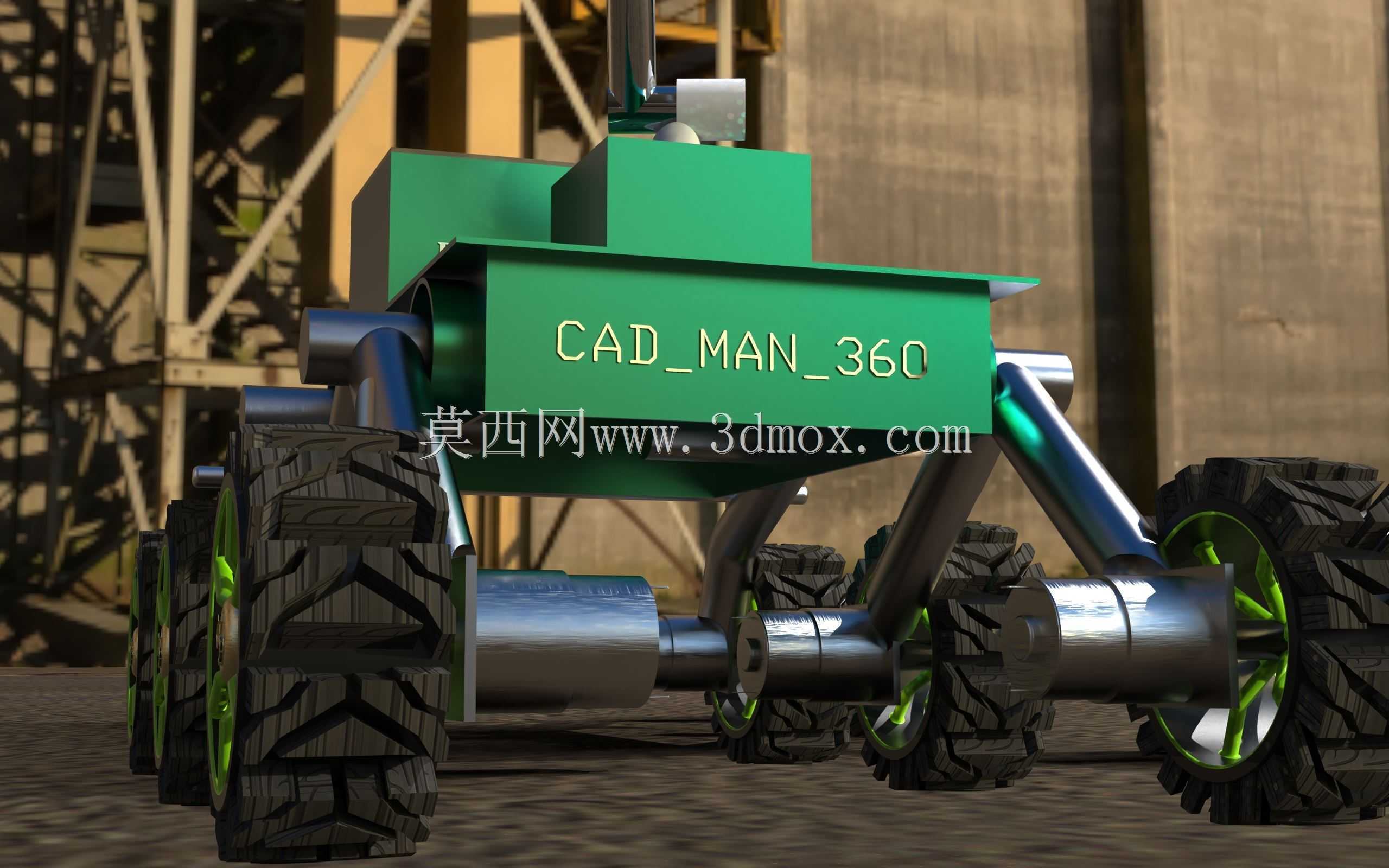

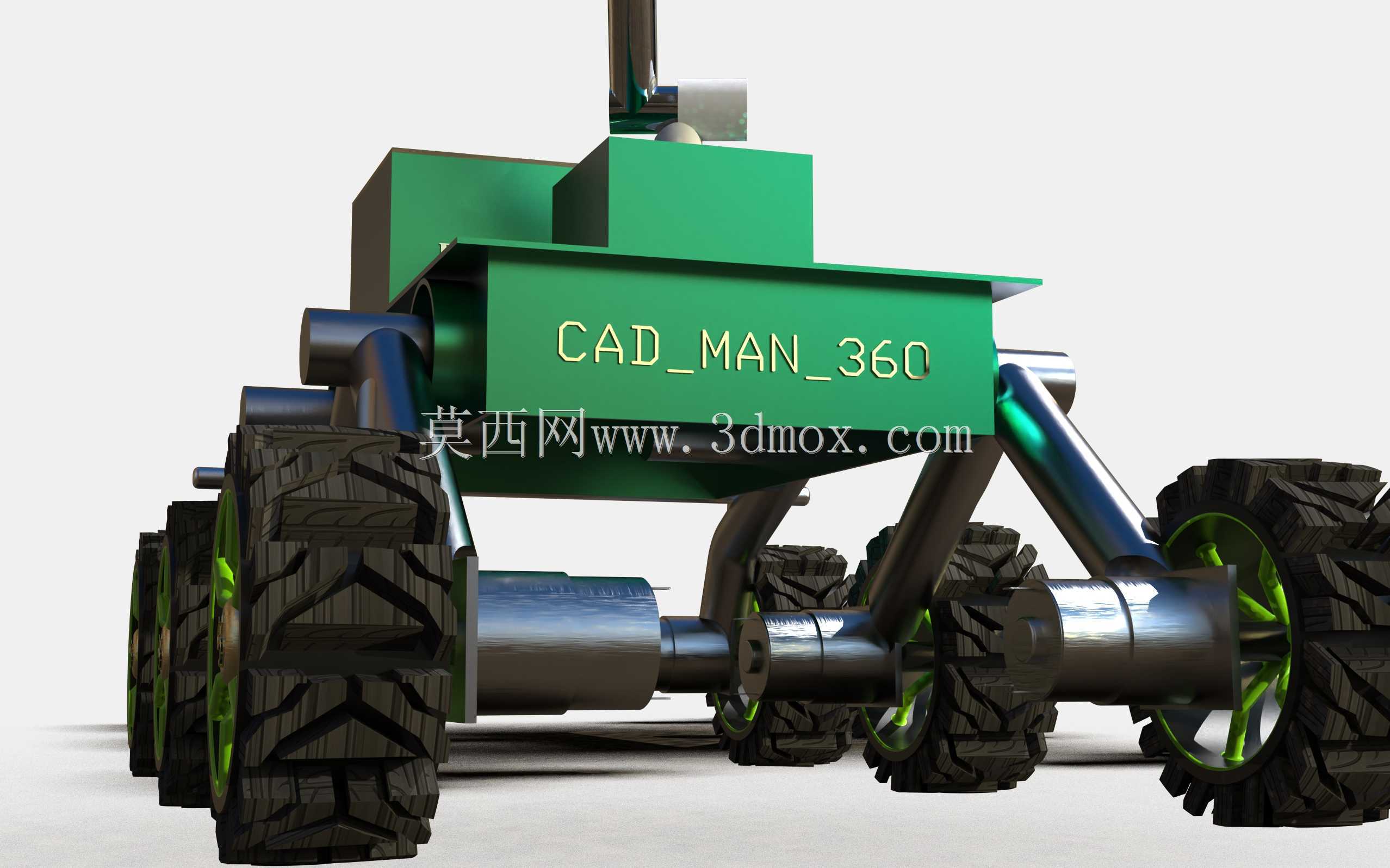

　　中央车体为箱式承载框架，内部空间用于布置电池、驱动控制器、机械臂控制板、传感器与走线，车体侧板预留多层安装孔位，可固定主控板、电机驱动模块、继电器组以及通信模块；上表面平整，能够搭载小型摄像头、环境检测传感器、激光雷达或太阳能板支架。底盘悬架的连杆与车体连接点分布在箱体两侧下部，受力路径直接从轮端经摆臂传递到箱体主框架，箱体侧壁在铰接座位置做局部加厚，避免长期颠簸工况下出现连接孔开裂。

　　从实际应用场景看，这类小型探测车可用于行星表面巡视原理验证、野外环境采样教学、复杂地形移动算法测试以及机器人竞赛平台。六轮独立随动的悬架形式在越过石块、爬坡和跨缝时，能够通过摆臂被动适应地形，不需要复杂的主动悬架控制即可获得较好的越障能力；配合轮端差速转向，整车可在狭小区域内完成小半径转弯，适合模拟陨石坑边缘、干涸河床、建筑工地碎石堆等非结构化路面。机械臂的加入使平台不再局限于移动观测，还能够执行近距离操作任务，例如夹取地表小块样本、放置标记物、调整外置传感器角度，或在教学实验中配合视觉系统完成目标识别与抓取联动。

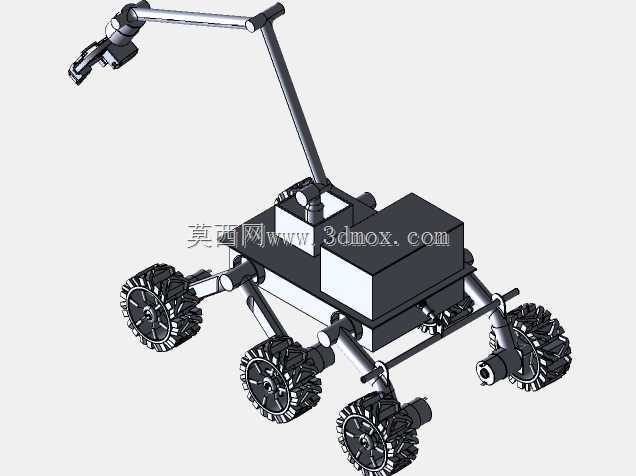

　　设计思路上，整车刻意采用规则化、拆分式零件构成：车轮、轮辐、摆臂、连杆、关节座、夹爪指和车体板件均可单独成型，各模块之间通过螺栓、销轴和标准紧固件连接，便于维护更换。外形包络在三维环境中可直接校核运动边界，机械臂全行程摆动时与车体、轮组之间保留安全间隙，悬架上下跳动时轮胎不与箱体或连杆发生干涉。安装边界方面，轮距与轴距按照低速稳定行驶设定，重心位于车体几何中心偏下位置，机械臂满载前伸时需配合车体配重或降低伸展速度，以防止前倾；夹爪末端预留通用安装孔，可更换为铲斗、探针或相机支架。整体结构兼顾了可制造性、装配直观性和功能扩展性，适合作为移动机器人结构设计、地形通过性分析以及多关节操作臂协同控制的验证载体。
