大功率手持LED强光照明设备结构

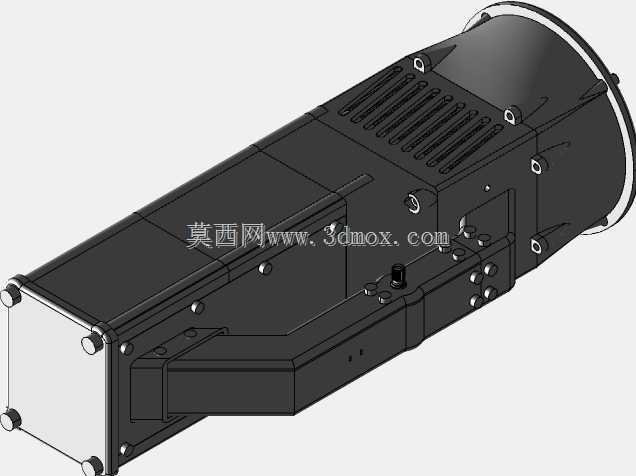

　　这款手持强光照明设备的结构设计，核心围绕百瓦级LED光源的持续稳定工作展开，整套三维结构完整还原了从光源端、散热段、供电仓到握持操控区的全部装配关系，适合户外应急搜救、野外工程作业、夜间临时巡检、远距离强光警示这类需要高亮度持续照明的场景使用。设备前端为大口径出光罩安装位，预留了透镜与反光杯的装配台阶，出光口边缘做了加厚防撞包边，落地磕碰时可直接通过外圈结构承接冲击力，避免内部光学元件直接受震偏移。紧邻光源后端的是整段散热壳体，壳体外表面排布了多道平行纵向散热鳍片，鳍片之间预留了充足的空气流通间隙，设备握持移动时自然气流即可顺着鳍片缝隙快速带走LED工作产生的热量，无需额外加装强制风冷风扇也能满足大功率光源的热耗散需求；

　　散热壳体内部预留了LED基板的贴合安装平面，基板与壳体接触面可涂覆导热硅脂，将芯片热量直接传导至外部鳍片，避免光源长时间工作出现光衰过快、焊点过热脱落的问题。散热段向后延伸的是设备的主握持机身，机身侧面做了贴合手型的内凹握持曲面，表面预留了防滑纹理的安装区域，长时间手持作业时不易打滑脱手；机身内部规划了完整的供电与电路安装腔，腔体内可容纳两节串联的大容量动力电池，电池仓两端设置了弹性导电接触座，既可以抵消设备使用过程中的震动间隙，也能保证大电流供电时接触可靠，不会因晃动出现供电中断。电路部分在结构上做了分区隔离：LED驱动的升降压恒流模块单独布置在靠近散热段的独立腔室，可借助前端壳体的余温辅助带走功率器件的发热；

　　为散热风扇配套的降压转换模块则布置在靠近电池仓的隔层中，强弱电走线分槽布置，避免大电流线路对调光控制信号产生干扰。机身外侧预留了开关按键、电量指示窗口、充电接口的安装开孔，所有开孔位置都避开了握持时的手掌覆盖区域，操作时手指可直接触达功能按键，无需调整握持姿势。设备尾部设置了可拆卸端盖，端盖通过周向均布的紧固螺丝与机身连接，更换电池或者检修内部电路时只需拆下端盖即可操作，维护流程十分简便；端盖与机身的结合面预留了密封胶圈的安装槽，户外雨天使用时可阻挡雨水、沙尘进入机身内部。整台设备的外形为长条形手持布局，轴向长度适配成年人单手握持加小臂承托的使用习惯，最大径向尺寸出现在前端出光罩位置，向后握持段逐步收窄，

　　设备重心落在握持区靠前的位置，手持长时间使用不易出现手腕疲劳。结构中所有连接部位都设计了对应的定位销孔与螺丝柱，装配时各零件可先通过定位结构预固定，再锁紧紧固件，能有效控制整机的装配同轴度，避免前后段壳体出现错位、接缝不均的问题。机身侧面还预留了外接拓展的安装螺孔，必要时可加装肩带挂环、三脚架转接座，既可以手持移动使用，也可以固定在支架上作为临时定点照明光源。整套结构把高热流密度散热、大电流供电、手持人机工程、户外防护这几个核心设计点做了平衡，没有冗余的复杂结构，零件加工工艺性好，散热壳体可采用压铸铝成型兼顾重量与导热效率，机身握持段可采用高强度工程塑料制作降低整体重量，各零部件的装配顺序清晰，干涉检查完整，可直接作为同类大功率手持照明设备的结构设计参考，也可用于教学演示中光机电一体化手持产品的结构拆解讲解，帮助设计人员理解大功率便携设备中热设计、供电布局、人机握持三者之间的协调思路。
