EnyoV1甲虫格斗竞技机器人结构设计

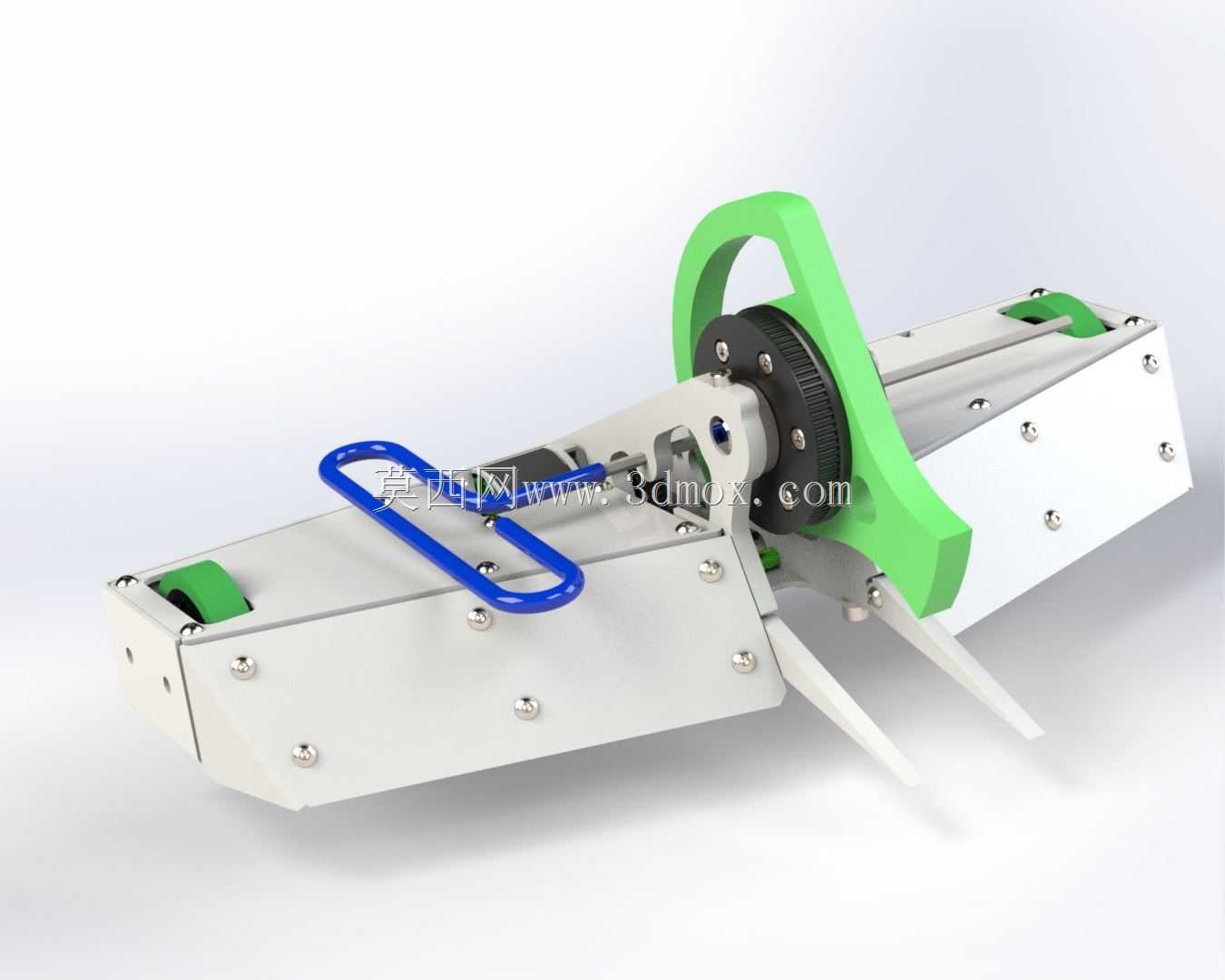

　　这款甲虫级格斗竞技机器人的结构方案，面向小型机器人对抗赛事的实战需求展开，整体采用低重心卧式布局，在有限的整机重量配额内，优先保障武器执行端与行走驱动模块的结构刚性，底盘框架则围绕装配维护、碰撞缓冲与部件避让进行轻量化取舍。整机外壳主体采用钣金折弯成型的箱式承载结构，板材拼接处通过紧固件完成锁附，既能够在赛前快速拆解检修内部线路与传动部件，也可以在对抗中承受侧向刮擦与正面冲击；前端延伸出两组楔形支撑叉齿，作业时可借助低趴的前缘插入对手底盘下方，配合自身行走推力完成掀抬、卡位动作，顶部设置的蓝色U型提手既满足赛场转运、赛前就位的手持搬运需求，也可作为机身顶部的辅助防护构件，阻挡上方坠落部件直接冲击内部走线。

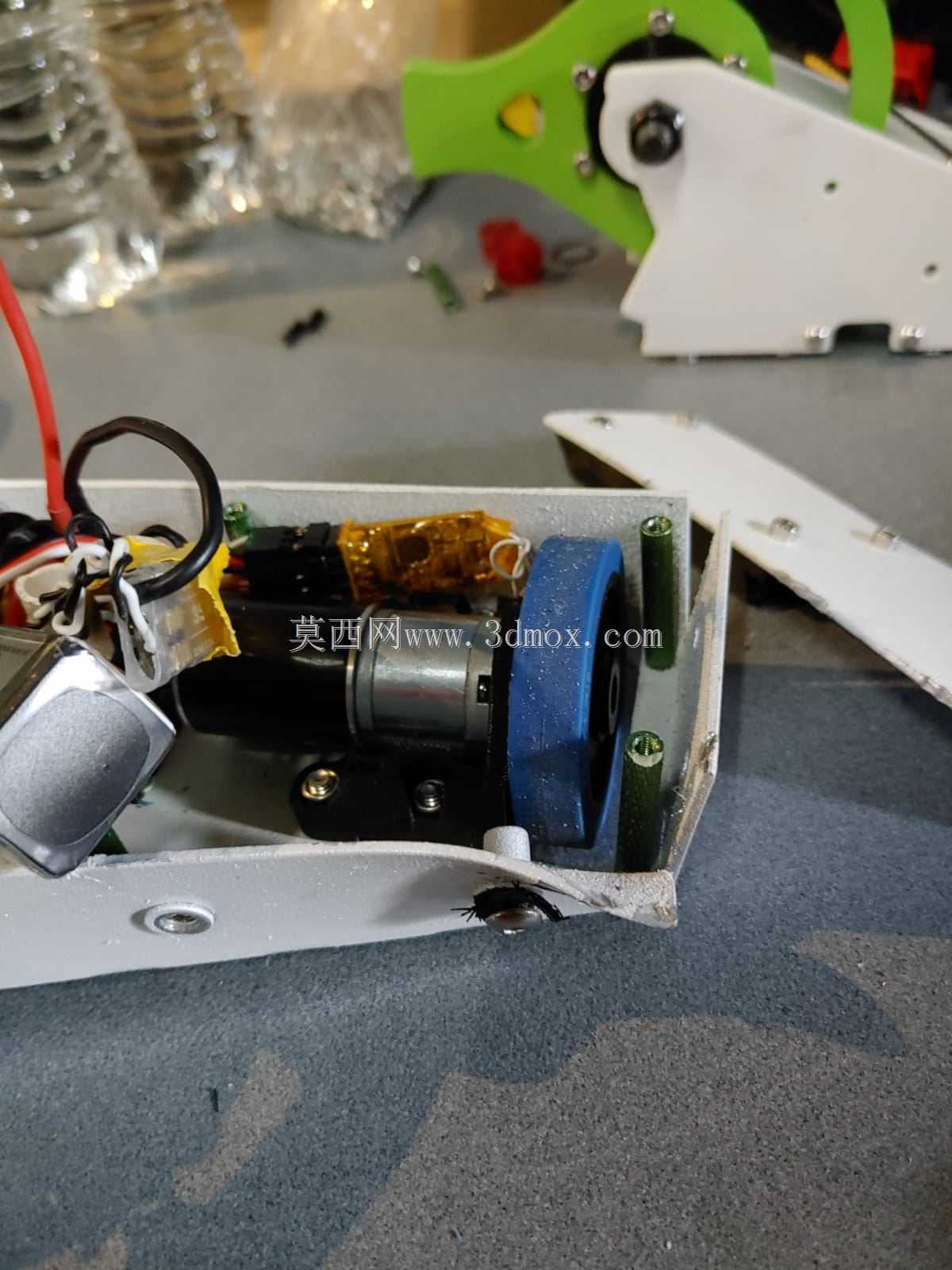

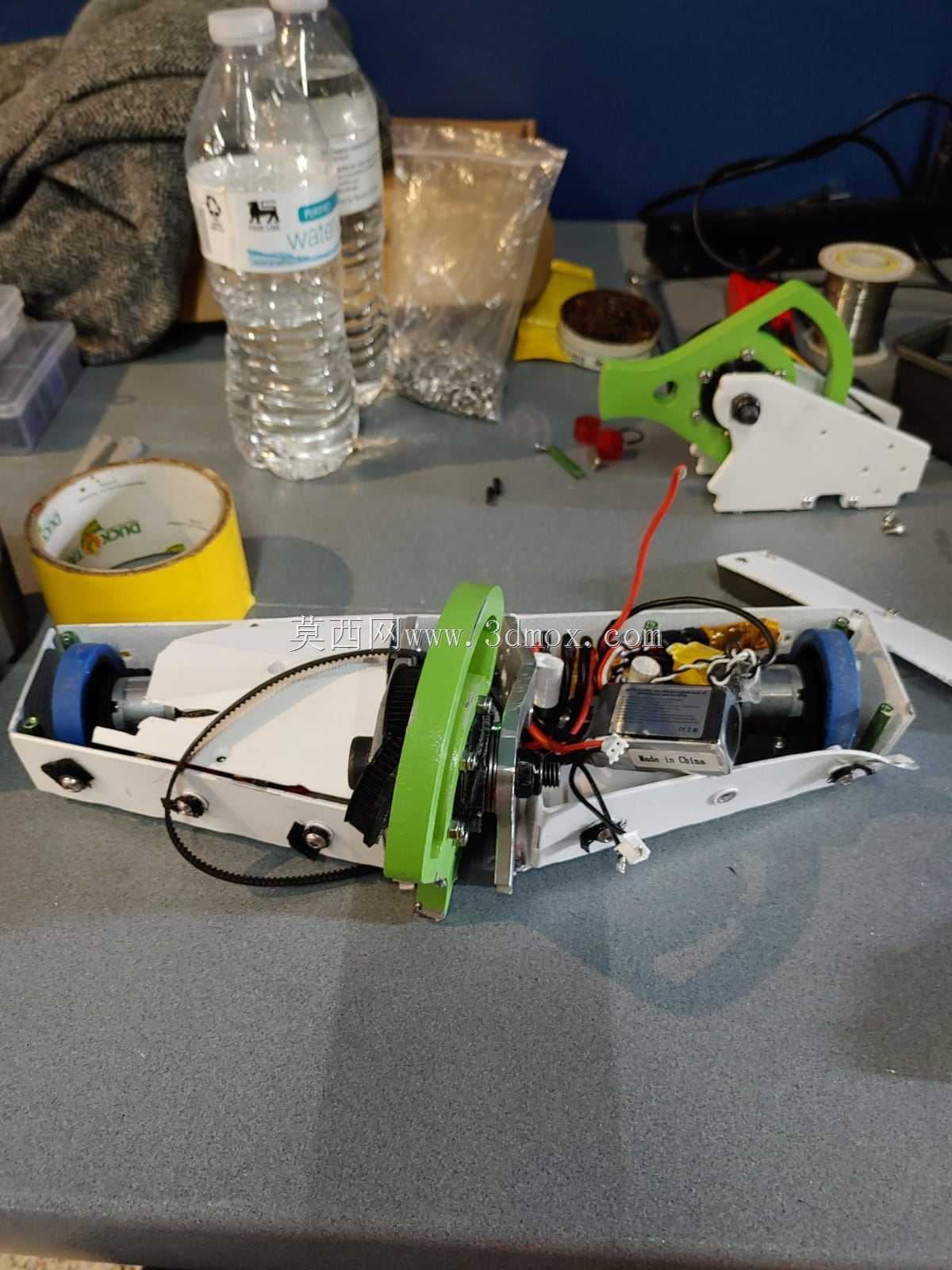

　　机身尾部配置大尺寸绿色弧形防护护罩，将旋转武器的驱动轮与传动外缘半包裹在内，既避免调试过程中操作人员误触高速运动部件，也能在对抗碰撞中引导对手接触件滑开，降低传动机构被直接卡死的概率。从设计思路来看，这类竞技机器人的重量分配直接决定赛场表现，方案中将大部分重量配额向武器驱动与行走驱动模块倾斜，底盘承载框架仅保留必要的刚性支撑，没有额外堆砌冗余护板；实际调试中可以发现，机箱部位是对抗过程中最容易出现变形卡滞的区域，因此框架折弯边均预留了足够的翻边高度，螺丝锁附点位分布在板材拼接的受力角点，让冲击载荷可以通过紧固件分散到整个框架，避免单点受力出现板材撕裂。行走驱动模块布置在机身两侧中部，轮系外缘突出机身侧方，保证转向时的抓地摩擦力，

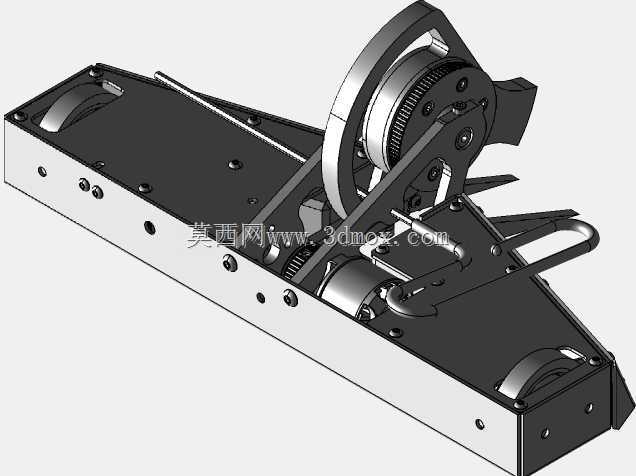

　　驱动元件的安装座直接固定在底盘主梁上，抵消加速与撞击时的反冲力矩；前端叉齿与机身主体采用可拆卸连接，不同赛场规则下可以快速更换不同倾角、不同长度的叉齿构件，适配不同对手的底盘高度。整机的安装边界充分考虑小型赛场的通行尺寸，机身宽度控制在标准竞技赛道的通行范围内，转向时尾部护罩与前端叉齿的运动包络不会发生自身干涉，顶部提手的高度低于武器旋转的最大外缘高度，避免搬运结构干扰武器动作。结构建模过程中，所有钣金件的折弯半径、锁附孔位都按照实际加工参数设定，驱动轮、紧固件、外置护罩均作为独立装配构件存在，工程人员可以直接在装配环境中模拟整机碰撞姿态，检查武器旋转全周范围内是否存在走线干涉、部件擦碰，也可以基于现有框架快速迭代底盘材质，

　　将原有普通板材替换为超高分子量聚乙烯材质时，仅需调整板材厚度参数与锁附孔深度，无需重构整体装配关系。该结构也清晰呈现了有刷驱动方案的布置逻辑，后续升级无刷驱动系统时，可直接在原有安装位替换动力元件，机身顶部盖板的开孔尺寸也预留了不同主控、电调的安装空间，顶板可根据元器件布局重新开孔加工，不用改动下部承载底盘的核心结构，这类模块化的设计方式，既能够满足竞技机器人快速迭代、赛后快速修复的使用需求，也为同级别小型对抗装备的结构设计提供了可复用的布局参考，相关传动避让、重量分配、防护曲面的处理逻辑，也可延伸应用到小型巡检移动机器人、教学实训移动平台的结构开发中。
