实木国际象棋棋盘棋子整套结构

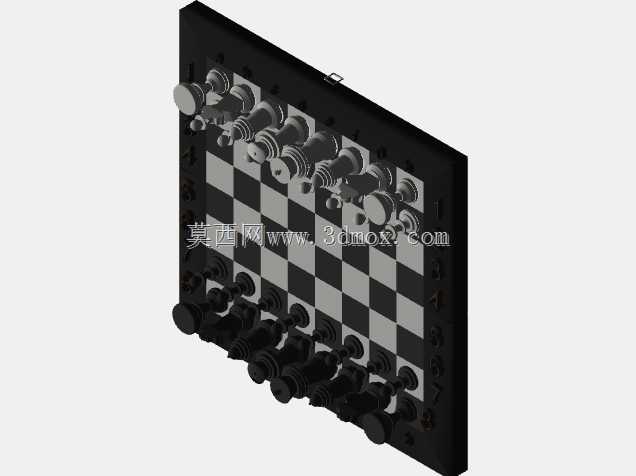

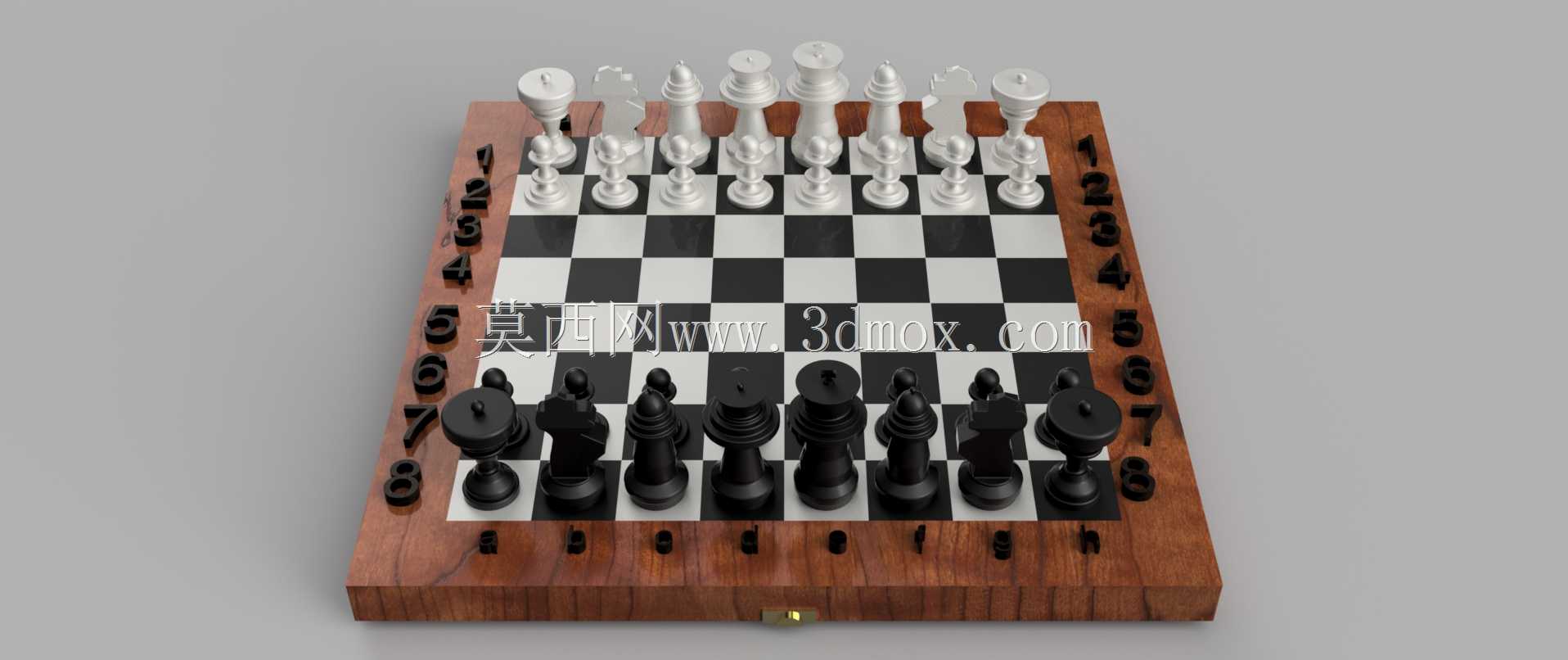

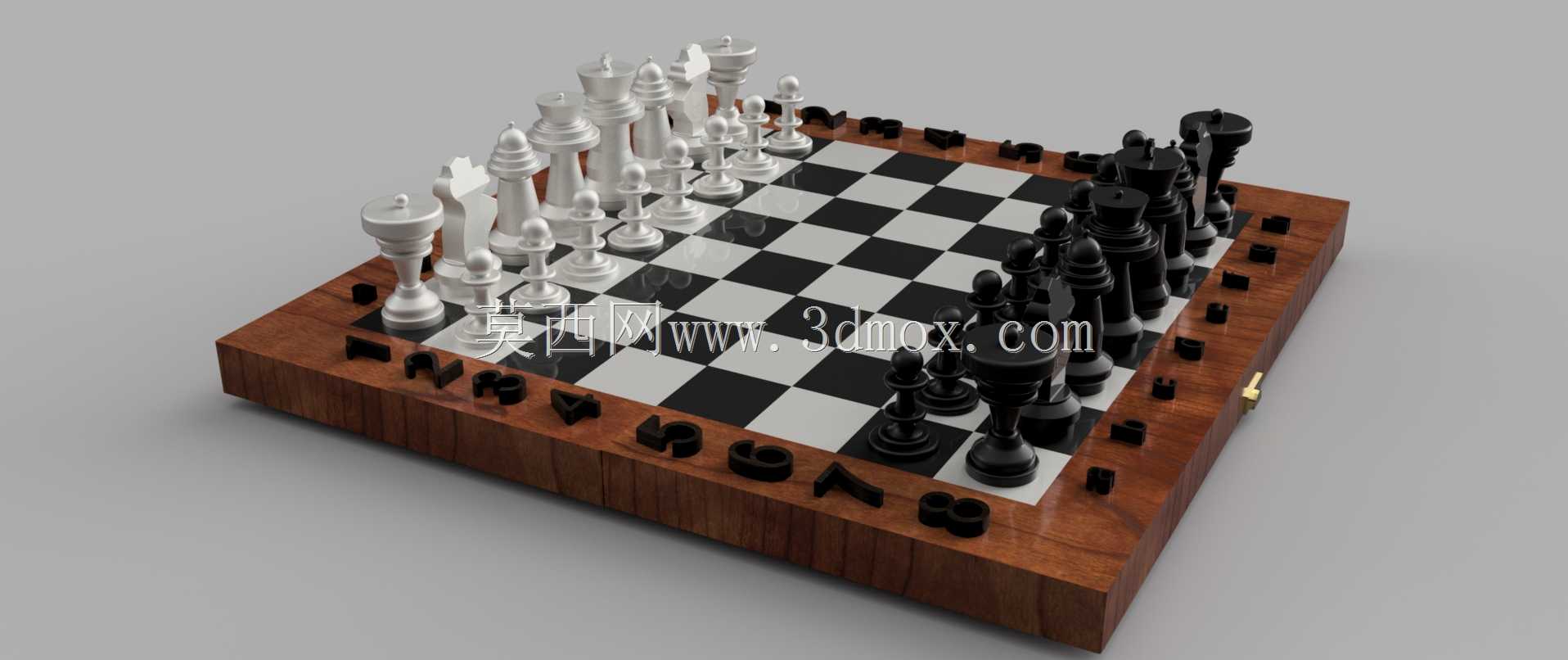

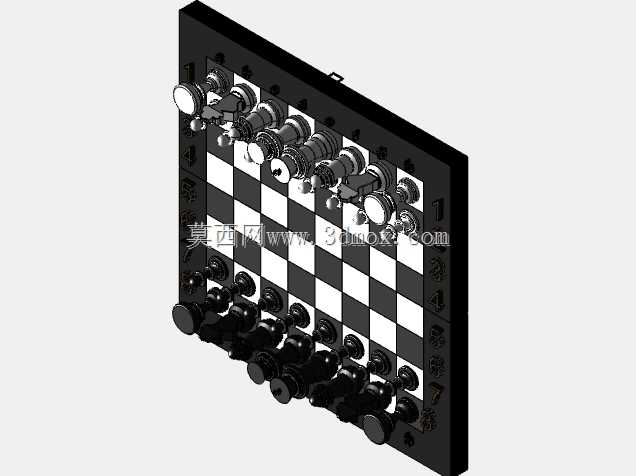

　　这套国际象棋三维结构以完整棋盘和三十二枚棋子为核心，建模时将棋具的使用状态、摆放关系、棋子识别特征和棋盘边界统一纳入装配体中，适合用于休闲用品结构设计、文创产品开发、教学演示、桌面摆件设计以及数控加工前的造型确认。整体外观采用方形木质棋盘承载黑白两色棋子，棋子按对局初始位置分列棋盘两端，黑白阵营在高度、轮廓和顶部造型上形成明确区分，既保留传统国际象棋的识别逻辑，也便于在三维环境中检查棋子与格位之间的比例关系。

　　棋盘部分采用厚板实体思路构建，外框为连续木质边框，表面由深浅交替的方格组成八乘八棋格。边框外侧布置数字与字母标识，用于对局中的坐标记录，标识区域与棋盘平面保持同一整体，不需要额外安装独立铭牌。棋盘边缘具有一定厚度，侧面可见木材层叠和边框围合结构，底部保持平整，放置在桌面时由整个板体承担支撑，不需要额外支脚。设计时需要重点控制棋盘总宽、总深和板厚之间的比例：格位尺寸应大于棋子底座直径，保证棋子落格后不压边、不相互干涉；边框宽度要兼顾标识雕刻和手持搬运，过窄会削弱结构强度，过宽则会压缩有效棋格区域。

　　棋子部分按照王、后、象、马、车、兵的典型造型进行区分。王的顶部具有十字特征，后采用冠形轮廓，象以尖顶和开槽表现，马保留动物头颈侧影，车做成塔楼形态，兵则为简洁的小圆头柱体。每枚棋子都由底座、柱身和顶部识别造型组成，底座直径最大，用于提高站立稳定性；柱身承担视觉高度；顶部造型负责种类识别。黑白棋子采用相同几何比例和镜像阵营布置，仅通过材质颜色区分，便于在装配中复用零件、减少重复建模工作量。棋子底部应设计为平面或微凹稳定面，与棋盘格面形成面接触，避免尖底或弧底造成晃动。

　　从实际用途看，该结构不仅服务于传统对弈，也可作为桌面陈列、礼品开发、木质工艺加工和教具展示的基础模型。若用于实体制作，棋盘可采用实木拼接、木板雕刻或贴面工艺，棋格区域需要保证平面度，边角可做轻微倒角以避免磕碰；棋子可采用车削、雕刻或三维打印后表面处理。马这类具有侧向轮廓的零件不适合单纯回转加工，建模时应单独处理头部曲面和颈部过渡；王、后、象、车、兵多数轮廓具有旋转特征，可通过回转体生成主体，再叠加顶部细节。

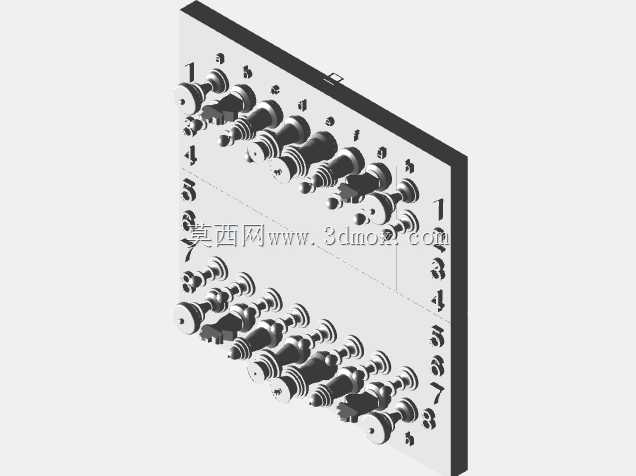

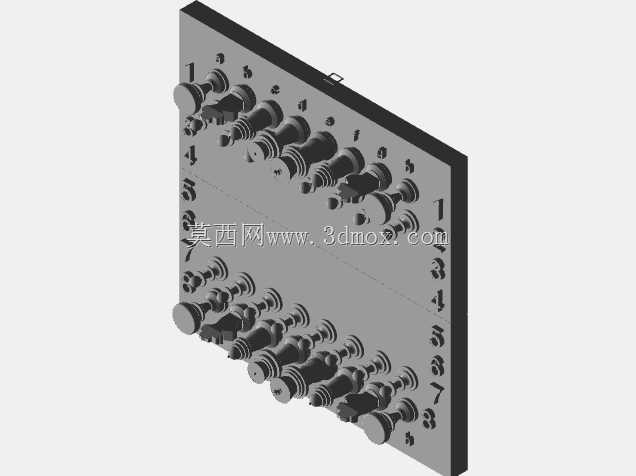

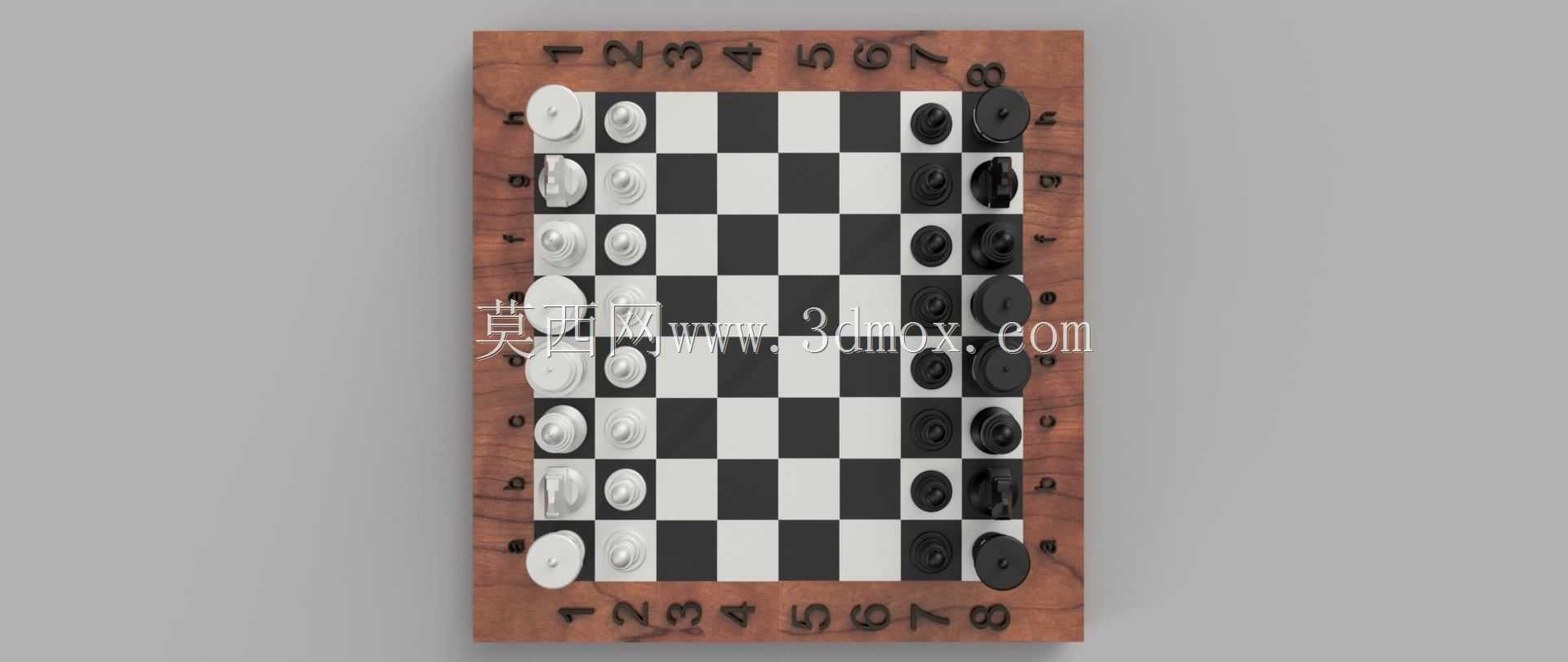

　　装配关系上，所有棋子均以棋盘上表面为放置基准，底座轴线垂直于棋盘平面。初始布阵时，兵位于前排连续八个格位，重型棋子位于后排，黑白双方沿棋盘中线对称。三维检查应关注相邻棋子底座间隙、最高棋子与棋盘边框的高度差、马件侧向轮廓是否越格，以及棋子取放时手部空间是否充足。棋盘侧面的坐标字符可采用凹陷雕刻或贴图表现，若进入加工阶段，字符深度、笔画宽度和边框厚度需要同步确认，防止雕刻过深导致边框开裂。

　　外形边界方面，整套模型在收纳状态下棋子占据棋盘上方空间，最高件决定包装内盒高度；棋盘长宽决定外包装底面积。若设计配套盒体，可在棋盘内部或下方增加储物腔，但需保证棋盘上表面仍保持平整，棋子收纳格的直径应略大于底座，并按种类设置不同深度或定位槽，防止搬运时碰撞。棋子顶部造型较薄的十字、冠齿和马耳位置应避免尖锐薄壁，适当增加根部圆角，既能提高加工成品率，也能降低日常使用中的断裂风险。

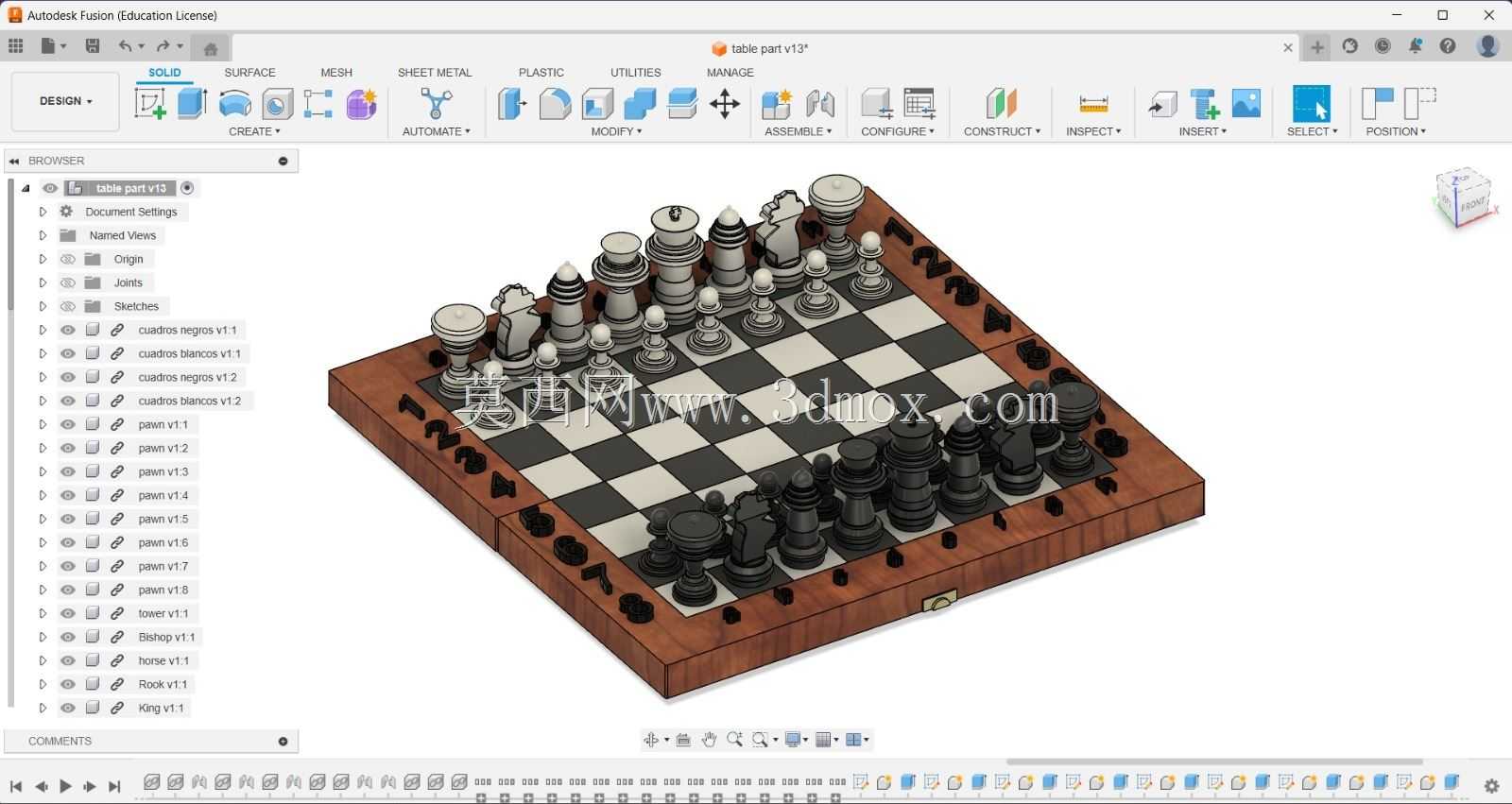

　　建模表达上，木纹材质用于棋盘边框和底座，黑白棋子采用高对比哑光表面，能够清楚呈现阵营关系。棋盘格线、边框字符、棋子分层轮廓和底座倒角都需要保留，这些细节在工程评审中可直接用于确认加工方式、装配位置和外观比例。整体结构不涉及复杂运动机构，重点在于静态棋具的尺寸协调、造型识别、摆放稳定性和工艺可制造性，适合作为休闲棋类产品从外观方案走向实体制作的三维基础数据。
