该助行拐杖结构主要面向下肢力量不足、术后康复训练以及日常短距离移动需要辅助支撑的人群,常见于社区康复室、养老照料空间、家庭卧室到卫生间的过渡通道,也可作为护理机构内站立训练、移步训练的辅助器具。与单支点手杖相比,底部加入小轮支脚后,使用者在保持身体重心前倾时可以借助轮体完成小幅滑移,减少每一步都需要完全抬起杖体的动作负担;弯柄扶手则贴合手掌抓握和前臂倚靠的复合姿态,在起身、转身、停顿休息时能够提供更稳定的受力位置。

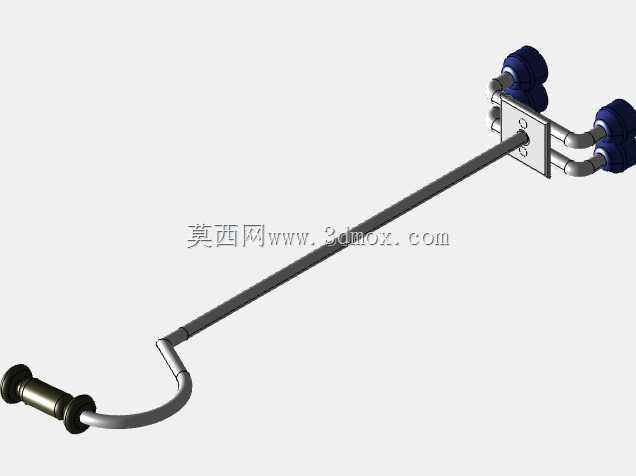

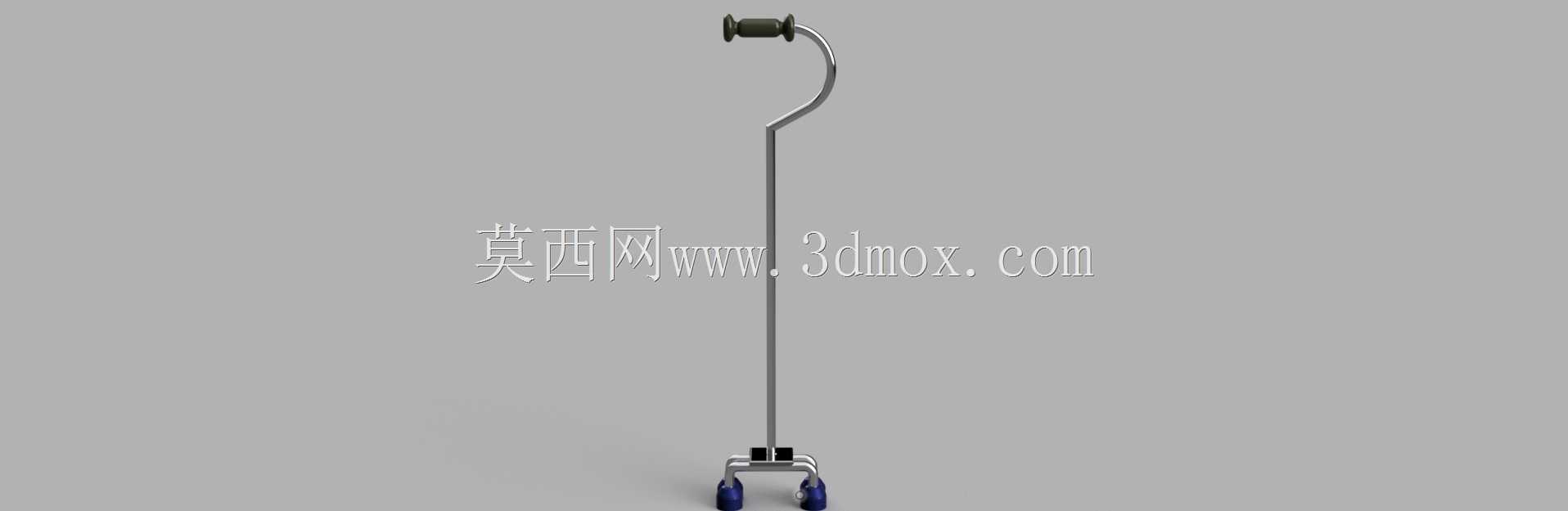

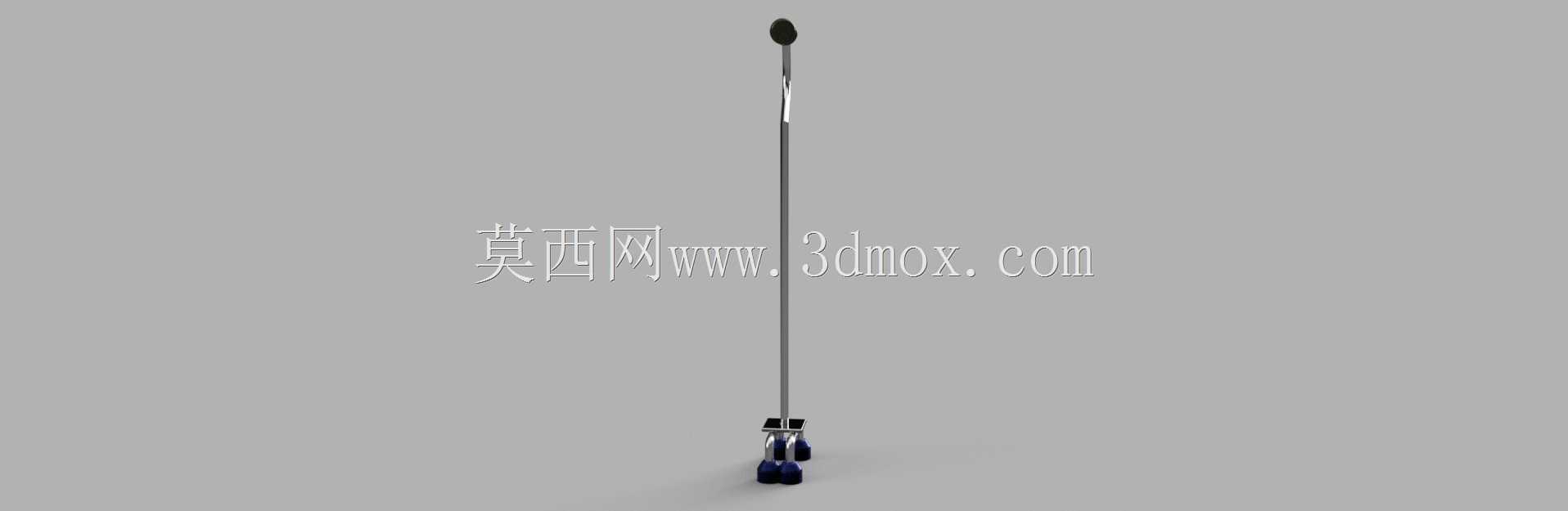

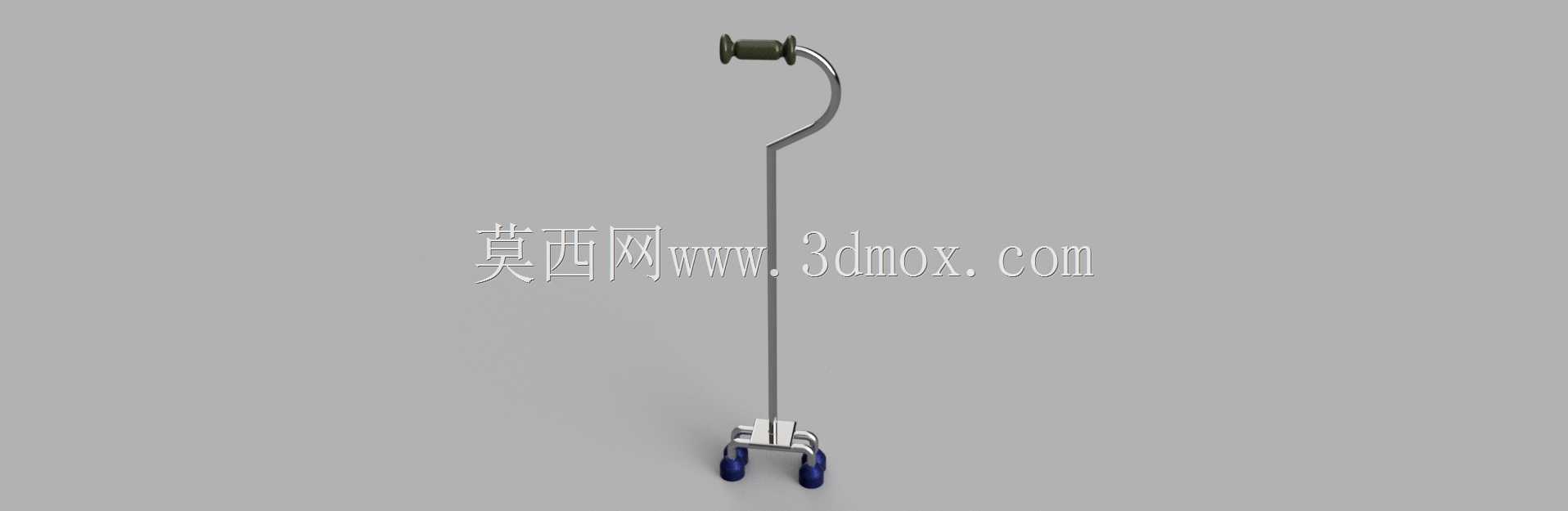

从结构布置看,模型主体由上部握持手柄、弯曲过渡杆、细长主支撑杆、底部轮式支架以及两侧小型滚轮组成。手柄端部采用横向短轴式握把,抓握区域位于杖体最上端,手掌下压时载荷沿弯弧段传递至竖直主杆。弯弧段并非单纯装饰,它使手部施力点相对底部支撑中心产生适度前移,使用者站立时杖体可位于身体侧前方,避免直杆拐杖过于贴近脚面而造成磕碰。主支撑杆承担轴向压力和少量侧向弯矩,截面在视觉上保持细长,但在底部与轮架连接处需要重点考虑抗弯和抗扭,因为滚轮经过地面缝隙、地毯边缘或瓷砖高差时,会把横向冲击直接传到连接部位。
底部轮架是该结构区别于普通拐杖的关键。支脚在主杆下端形成横向展开的支撑框架,滚轮分别布置在左右两侧,轮轴方向与使用者前进方向保持明确的几何关系。这样的布局能够在杖体轻微倾斜时让轮子滚动,而在竖直下压时仍通过支架和轮面接触形成支撑。设计时需要控制轮径与支脚宽度:轮径过小,越过门槛、地砖缝和电线槽时容易卡滞;轮径过大,则会抬高底部重心,使杖体在侧倾时不够稳定。支脚宽度也不能无限增加,过宽会影响拐杖在桌椅、床栏和卫生间狭窄区域内的放置,过窄则无法发挥滚轮支架的抗侧翻能力。
在实际使用场景中,这类拐杖并不承担完全替代轮椅或专业助行架的功能,它更适合使用者仍具备一定站立能力、但单侧腿部负重受限或步态耐力不足的情况。起身阶段,使用者可先握住高位手柄,将杖体放在脚前侧,借助手臂下压力量带动身体上升;行走阶段,滚轮支脚允许杖体沿地面短距离跟进,减少手腕反复抬杖的疲劳;停顿时,弯柄处可承接部分前臂重量,使肩部和手腕不必长时间保持纯抓握状态。对于康复训练而言,这种结构能帮助使用者建立更连续的步幅节奏,但在湿滑地面、坡道和楼梯环境中,仍需通过制动或更换防滑底脚来保证安全。
建模时应重点还原几个装配关系:首先是手柄与弯杆端部的连接,横向握把需要保持对称,端部限位结构应防止握把沿轴向窜动;其次是弯弧杆与竖直主杆的过渡区域,该处曲率变化连续,有利于降低应力集中,也决定了整体外观是否顺畅;再次是主杆与底架的接合面,通常需要通过套接管、锁紧件或焊接支架实现固定,模型中应体现足够的重叠长度和连接边界;最后是滚轮与支腿的同轴关系,两侧轮子转动中心应一致,否则推行时会出现偏摆。
外形尺寸方面,整体高度应适配成年人自然站立时手腕微屈的握持位置,过高会使肩部上抬,过低则迫使身体过度前倾。弯柄最高点到底部轮面的距离决定杖体有效支撑高度,主杆宜预留高度调节区间,以便不同身高和步态习惯的使用者使用。底部支架的外轮廓需要落在使用者脚部侧前方,既不能干扰脚尖迈步,也要在侧向外力作用下提供足够支撑面积。滚轮安装后,轮体最低点应与支架底面形成合理的接地关系,保证滚动时支架不刮擦地面,而在需要静止承重时又能通过接触姿态抑制不必要的滑动。
从结构设计角度看,该模型把手动抓握、杆系传力、滚轮跟进和底部稳定支撑整合在一件轻便辅具中。三维建模时除了表现外观曲面,还应关注杆件中心线、轮轴位置、底架张开宽度以及手柄包络范围,这些几何要素直接影响后续工程出图、样件制作和人机校核。若进入产品深化阶段,还需在主杆调节锁紧、滚轮材料、握把防滑层、底脚可拆卸结构等位置进一步细化,使模型从外观展示转化为可用于结构评审和加工验证的康复辅具方案。
