三叶轴流散热扇叶曲面结构设计

　　该扇叶结构面向小功率轴流通风与设备冷却场景，常见于机柜散热、小型风冷机组、工业控制柜、电子设备排风以及局部空气循环装置。其核心作用是在电机带动下将轴向进入的气流持续推向另一侧，通过叶片曲面把旋转机械能转化为气流的压力能和动能，从而完成换热、排热或空气扰动。与封闭壳体内部的复杂叶轮相比，这类外露式三叶结构更强调风阻、噪声、成型工艺和安装互换性之间的平衡。

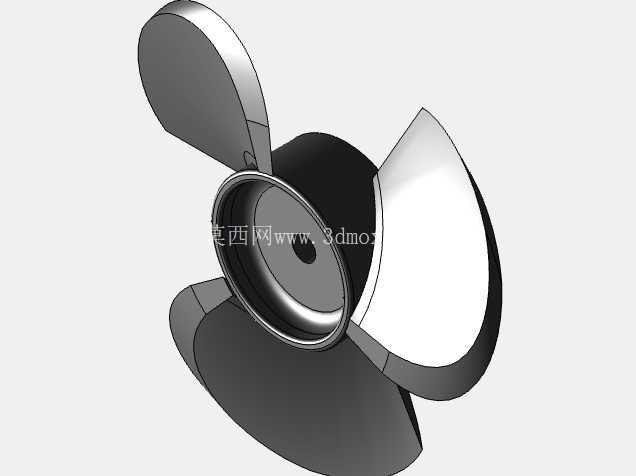

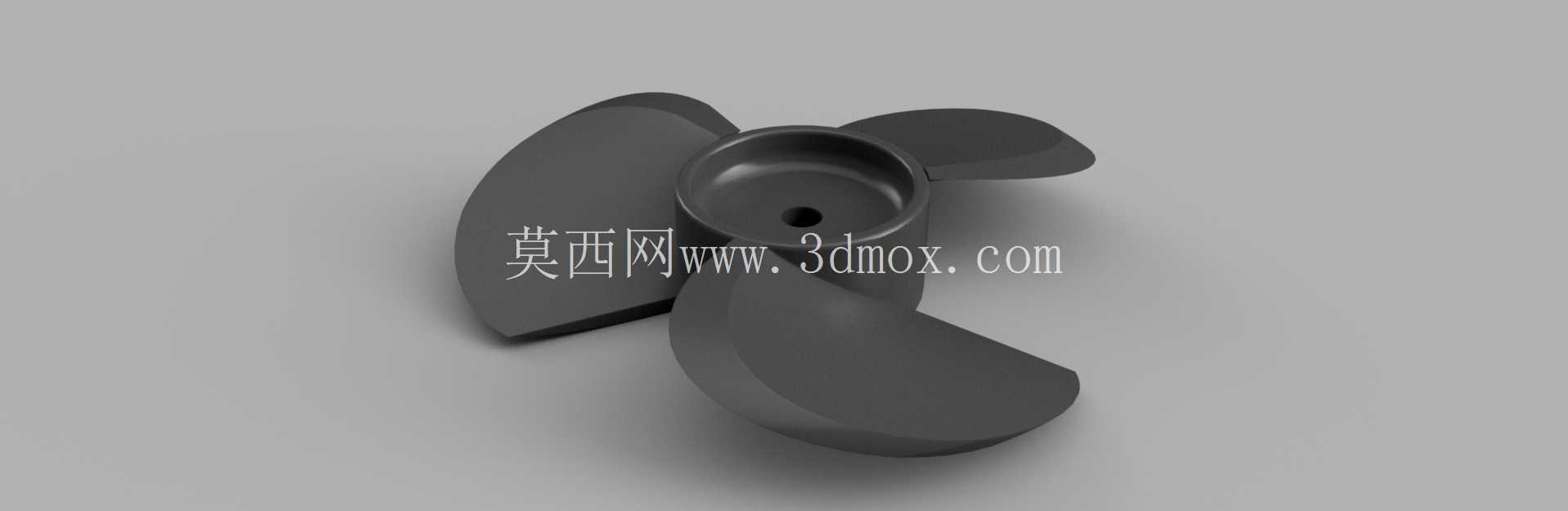

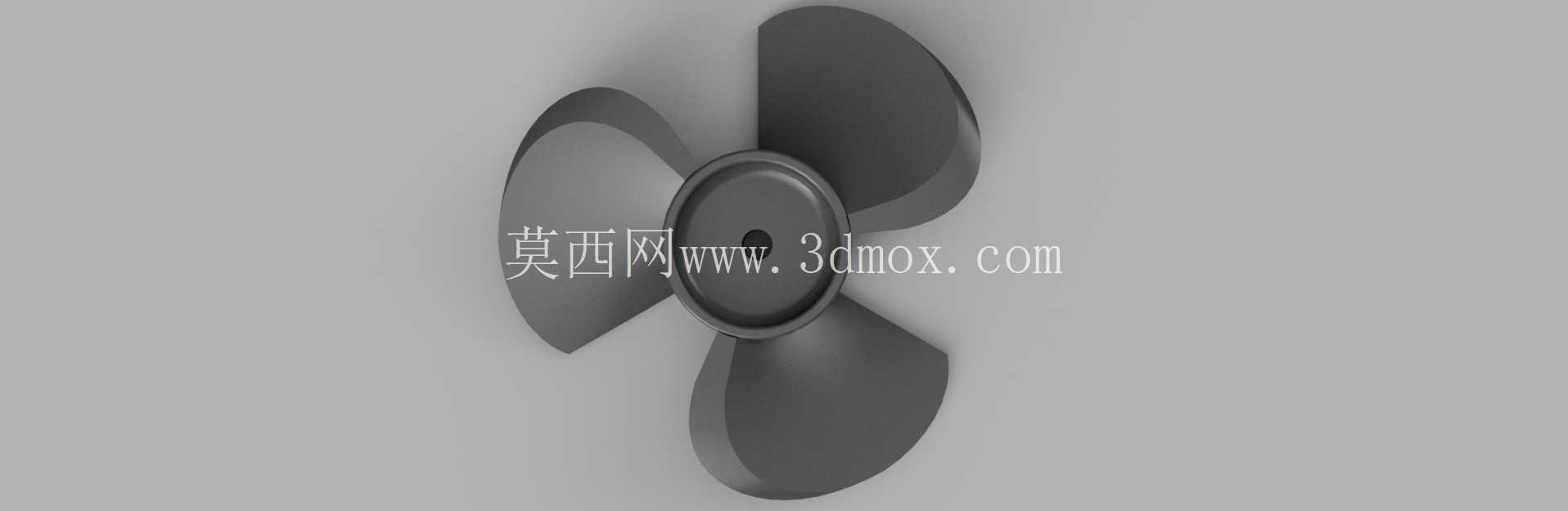

　　从外形上看，模型采用三片均布叶片，相邻叶片在圆周方向约呈120度布置，整体旋转对称性较好。叶片根部与中心轮毂平滑过渡，避免在高转速下出现明显应力集中；叶尖区域向外延展，形成较大的扫风面积。叶片并非简单平板，而是沿径向存在扭转：靠近轮毂处弦向角度较大，以适应较低线速度区域的气流入口条件；靠近叶尖处线速度较高，叶型角逐渐减小，可降低外缘过载和涡流噪声。这样的曲面变化使不同半径位置的气流获得相对一致的轴向推进效果。

　　中心轮毂承担动力传递与定位功能。轮毂中部设置轴孔，用于与电机轴或传动轴配合，轴孔周边保留足够的实体厚度，以承受启动、制动和持续旋转时产生的扭矩。轮毂外圆与叶片根部相接，过渡区域采用圆角和连续曲面，既有利于注塑或压铸时材料流动，也能减少尖角造成的疲劳风险。若用于实际量产，轮毂端面还可根据电机端盖形式增加止口、键槽、顶丝孔或弹性卡扣结构；在三维结构阶段保留这些安装边界，有助于后续与电机、防护网罩和风道进行装配校核。

　　叶片数量选择三叶方案，有较明确的工程考虑。两叶风轮在相同直径下单片叶片载荷较大，动平衡敏感性高，低速运转时气流脉动明显；四叶以上结构虽然可在部分工况下提高静压，但叶片间通道变窄，制造偏差对噪声和效率的影响更突出。三叶结构在风量、噪声、材料消耗和视觉稳定性之间较为折中，适合民用与工业轻型散热设备。模型中叶片宽厚比例适中，叶尖未设置复杂翼型小翼，说明其设计目标偏向通用冷却而非高压比风机，因此装配环境中通常需要配合导流罩或防护网使用，以减少叶尖回流。

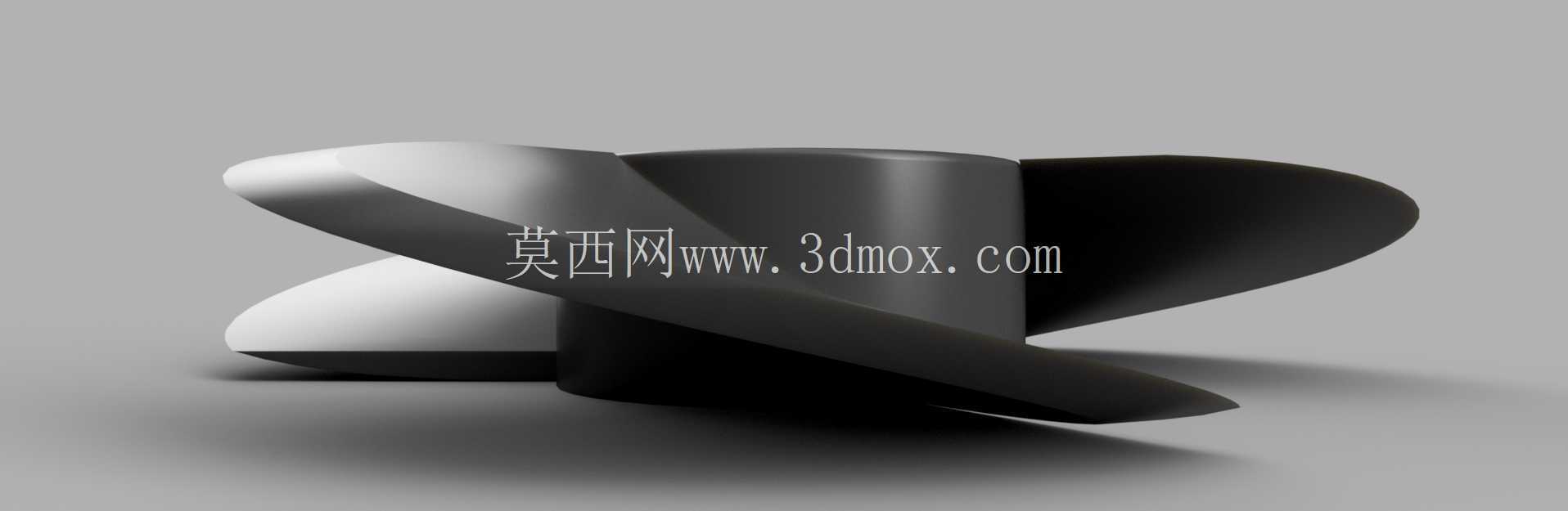

　　在安装边界方面，扇叶的轴向厚度主要由轮毂长度和叶片弯掠高度决定。设计时需确认电机轴伸入轮毂后的有效配合长度，轴端不应与前方罩体发生干涉；叶片外缘与风筒或防护圈之间应保留均匀径向间隙，间隙过小会因制造公差、热胀或振动产生擦碰，间隙过大则会形成叶尖泄漏，降低送风效率。对于卧式安装场景，还需校核扇叶重心与旋转轴线的重合度；若叶片材料密度不均或曲面拔模偏差较大，高速旋转时会产生周期性振动，并传递到电机轴承和安装支架。

　　建模思路上，这类零件适合先建立旋转轴线与轮毂基础体，再以径向截面控制叶片弦长、安装角和弯掠规律。单个叶片曲面完成后，通过圆周阵列得到三片叶片，并在根部进行布尔合并与圆角处理。叶型表面应保持连续，尤其是前缘、后缘与叶尖过渡处，不宜出现突兀折面，否则在流体分析中会产生局部分离区。若后续进行CFD校核，可重点观察叶片吸力面低速区、叶尖涡轨迹以及入口气流偏角；若用于模具开发，则需增加拔模斜度、分型线位置和壁厚均匀性检查。

　　实际使用中，扇叶的性能不仅取决于自身几何形状，也与进出风空间密切相关。进风侧若紧贴机柜隔板或线缆，气流入口面积不足，会导致噪声升高、电机负载增大；出风侧若被密集构件阻挡，静压需求上升，风量会迅速衰减。因此在设备布局时，应保证叶片前方有顺畅排风通道，后方保留足够进气距离，并使电机支架尽量避开主气流区。对于热交换设备，该扇叶可与散热器、冷凝器或通风风道组合，通过持续气流带走表面热量；对于控制柜，则可配合过滤网形成防尘散热回路。

　　结构材料方面，轻型扇叶多采用注塑成型，曲面壁厚应尽量均匀，叶片根部可适当加厚以提高抗弯能力，叶尖区域减薄以降低转动惯量。若工作环境温度较高或接触腐蚀性空气，可选用耐热工程塑料或铝合金压铸结构。金属叶片在强度和尺寸稳定性方面更优，但质量更大，对电机启动扭矩和动平衡要求更高；塑料叶片成型效率高、惯性小，适合批量通风冷却产品。无论采用何种材料，最终装配前都应进行动静平衡修正，使扇叶在额定转速下保持平稳运行。

　　该三维结构完整呈现了三叶轴流扇叶的轮毂、轴孔、叶片曲面和圆周阵列关系，可用于散热设备方案布置、风轮外观结构评审、注塑件建模参考以及小型风冷系统的装配干涉检查。工程人员在引用类似结构时，应结合电机转速、目标风量、风道阻力、防护间隙和环境温度进行尺寸调整，而不是单纯按外观比例缩放。
