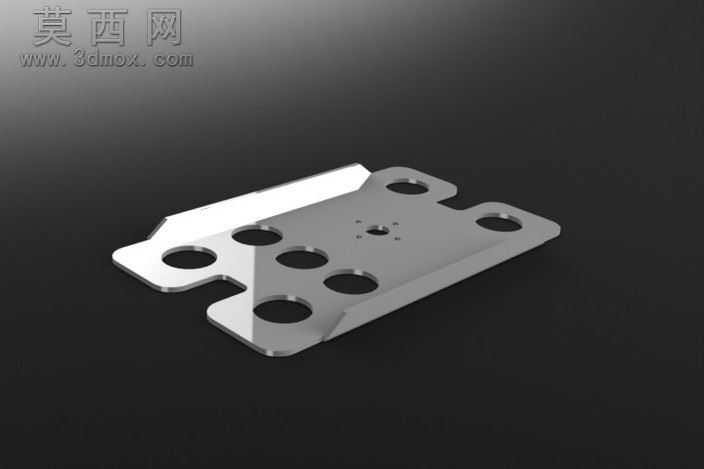

双叶伺服配套金属旋转安装板

本作品为伺服系统配套的双叶旋转安装板三维模型，建模阶段以SolidWorks为核心工具，采用自底向上的参数化建模逻辑，首先绘制基准平面上的板件外轮廓草图，通过对称约束锁定双叶延伸结构的尺寸比例，确保两侧安装耳位的中心距与伺服输出端的安装标准完全匹配。建模过程中对板件上的各类孔位做了分层处理：中心位置的定位小孔组采用圆周阵列命令生成，严格对应伺服转轴周边的固定螺孔分布；两侧大尺寸安装孔则通过拉伸切除命令完成，孔边缘做了0.2mm的倒角处理，既消除锐边的应力集中隐患，也还原实际冲压加工后的工艺特征。板体的弯折翻边结构采用钣金模块的边线法兰命令生成，法兰高度与折弯半径完全参照冷轧钢板冲压的常规工艺参数设置，避免出现无法落地加工的非合理结构。材质渲染阶段选用哑光冷轧钢板材质，调整金属粗糙度参数至0.6，添加轻微的磨砂纹理贴图，还原金属板材经冲压成型后的真实表面质感；渲染场景采用三点布光方案，主光源从侧上方45度角投射，突出板件的轮廓层次与孔位的深度感，辅光源补亮板件底部的暗部区域，避免弯折处出现死黑区域，环境光添加微弱的冷色调反射，让金属表面的质感更具层次。结构设计上充分考虑伺服传动的受力需求，板件主体厚度设置为2mm，在保证整体结构刚度的同时控制零件自重，双叶延伸的结构形态既拓展了安装固定的点位范围，也为旋转动作预留了足够的避让空间，避免板件转动时与周边伺服组件发生干涉。所有孔位的位置尺寸都做了参数化关联，后续若需适配不同规格的伺服组件，仅需修改草图中的对应尺寸参数即可完成模型调整，具备良好的可修改性与工程适配性，可直接用于虚拟装配验证、3D打印样件制作或冲压加工的前期结构校验。
