iPhone5旋涡纹MediaMarkt手机保护壳

　　这款手机保护壳针对iPhone5及同外形尺寸的5S机型开发，整体采用硬质注塑壳体结构，背面以旋涡放射状纹理作为核心造型特征，并在下部预留iPhone字样区域，背面承载Media Markt品牌标识，属于消费电子周边防护与外观定制类零件。

　　从实际使用场景看，这类壳体主要面向手机零售卖场、品牌促销赠品、数码配件定制和终端用户日常防护。卖场在销售手机时可将带品牌标识的保护壳作为配套附件，增强品牌露出；用户装机后，壳体包裹手机背部与四周边框，能够在桌面放置、口袋携带和轻微磕碰时减少后盖划伤、边角碰伤。摄像头区域单独开孔，避免遮挡镜头与闪光灯；底部和侧边按按键、接口位置留出边界，保证充电、耳机插接和按键操作不受干涉。

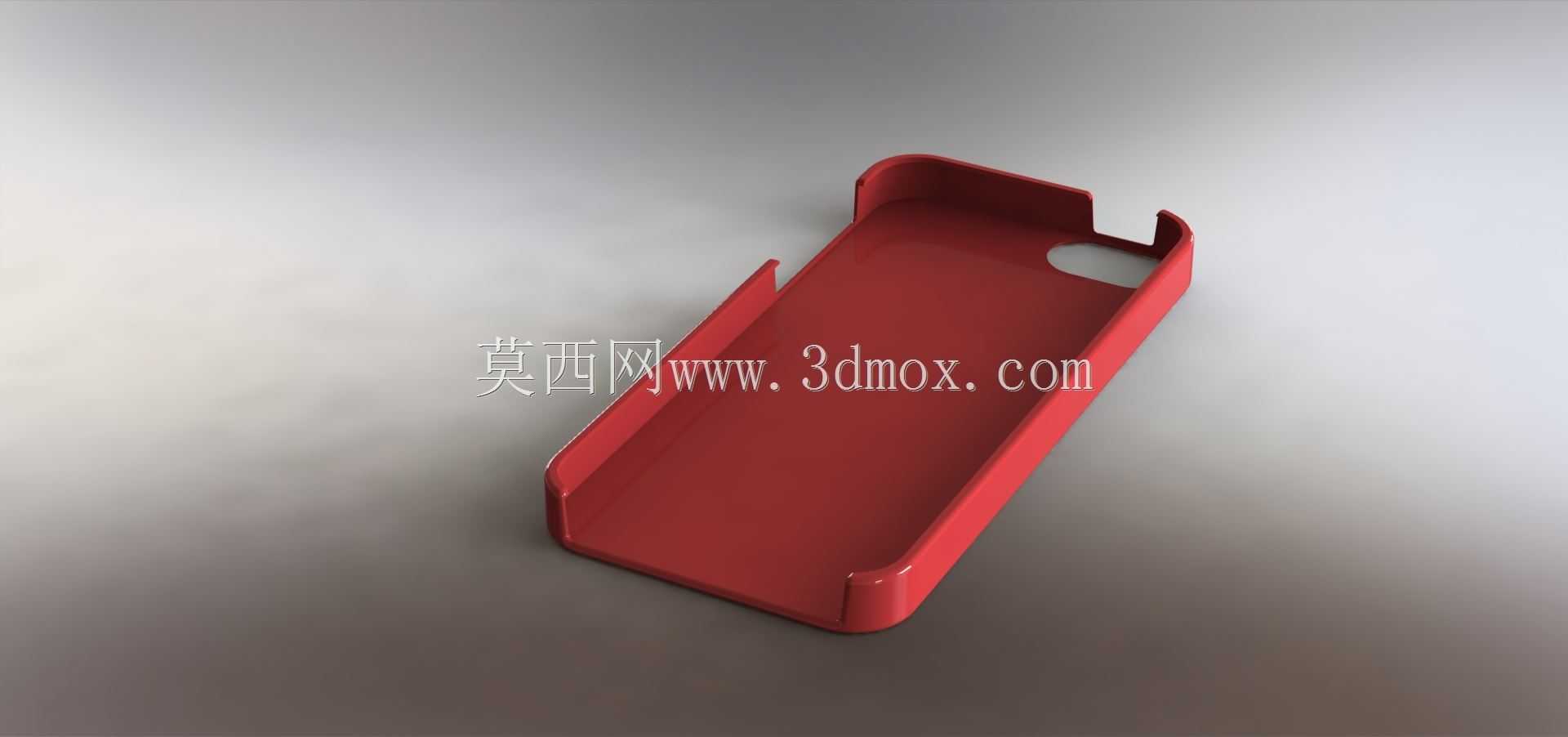

　　结构设计上，壳体内腔需要与iPhone5机身外轮廓保持稳定配合。手机本身厚度较薄，四角为圆弧过渡，保护壳不能只按外观面拉伸成简单薄壁件，否则容易出现装配偏松、边角悬空或拆卸应力集中。建模时应先建立手机外形包络，再按材料收缩、装配间隙和拔模方向生成壳体。内腔侧壁与手机边框之间保留均匀间隙，既方便压入，又不会在使用中晃动；外缘唇边适当包覆手机侧边，使跌落冲击能够先传递到壳件，而不是直接作用于金属边框。

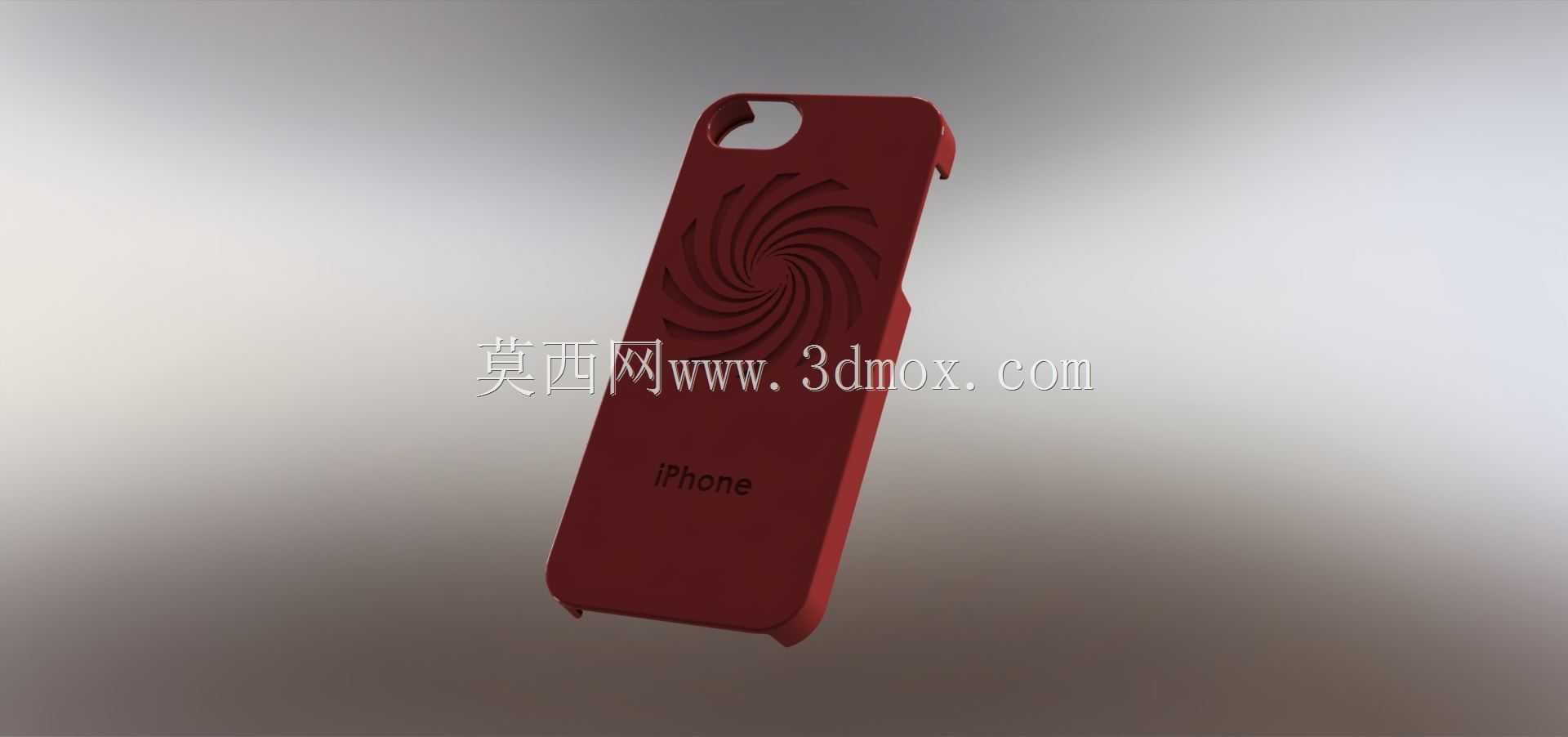

　　背面旋涡纹理并非单纯装饰。放射状凹槽和凸筋增加了背板的视觉层次，也能提高手持时的摩擦阻力，减少手机从掌心或倾斜桌面滑出的概率。纹理从摄像头下方区域向外旋出，线条走向避开镜头开孔边缘，防止开孔周边被纹路切割成薄弱断面。下部品牌标识区域相对平整，便于丝印、激光雕刻或模具蚀纹处理；若采用注塑成型，该区域应控制缩痕和熔接痕，避免文字边缘发虚。

　　外形边界方面，保护壳总长、总宽和厚度都必须围绕手机本体确定。背部摄像头开孔位置要与镜头、闪光灯的相对坐标一致，开孔边缘做局部加厚或圆角过渡，避免长期拆装后发白开裂。侧边音量键、静音开关和电源键区域可根据工艺选择开孔或连体按键形式：开孔方式操作反馈直接，但防护连续性较弱；连体按键外观完整，却需要控制按键壁厚和悬臂长度，保证按压行程清晰。底部扬声器、麦克风和数据接口区域不能做成整面封闭，应留出连续开口，保证插接数据线时插头能够到位。

　　注塑实现时，壁厚应尽量均匀，背板大面积区域不宜突然增厚，否则表面容易产生缩水，内部也会增加内应力。旋涡纹理的凹槽深度需要兼顾手感与脱模，纹路方向应顺应拔模方向，侧壁设置合理斜度，减少顶出时拉伤。四角是跌落受力最集中的位置，可在不影响外观的前提下适当增加局部圆角和缓冲厚度；内拐角也应保留圆角，避免应力集中导致壳体受冲击后开裂。

　　从三维建模流程看，先确定手机装配基准面，再依次建立内腔、外表面、摄像头孔、侧边按键孔和底部接口槽。背面旋涡纹理适合用投影曲线、包覆或阵列辅助成型，但最终实体需要检查纹路与壳体边缘、开孔之间的最小壁厚。装配验证时不仅要看外观是否贴合，还要模拟手机滑入、四角包覆、镜头避让和数据线插接空间。对于品牌定制件，背面标识区域的平面度、纹理深浅和脱模方向都会直接影响最终量产外观，因此在结构阶段就应把装饰造型与注塑工艺、装配边界一起考虑，而不是后期简单贴图处理。
