82x82x32mm电源变压器安装固定支架

　　在中小功率电源配套的结构设计场景里，这类适配82x82x32mm盒体的支架，是电源变压器安装环节里很容易被忽略但直接影响整机可靠性的构件。很多刚入行的结构工程师做电源仓布局时，往往只盯着变压器本身的电气参数留空间，忽略了固定支架的安装边界，最后打样时才发现支架和周边走线槽、壳体加强筋干涉，不得不反复改模拖慢项目进度。从实际应用场景来看，这类支架主要用在桌面式工业控制电源、小型通讯设备内置电源模块、低压配电终端的电源仓内部，用来承托对应尺寸的灌封式电源变压器，避免变压器在设备运输、长期运行震动过程中出现位移、引脚脱焊的问题。

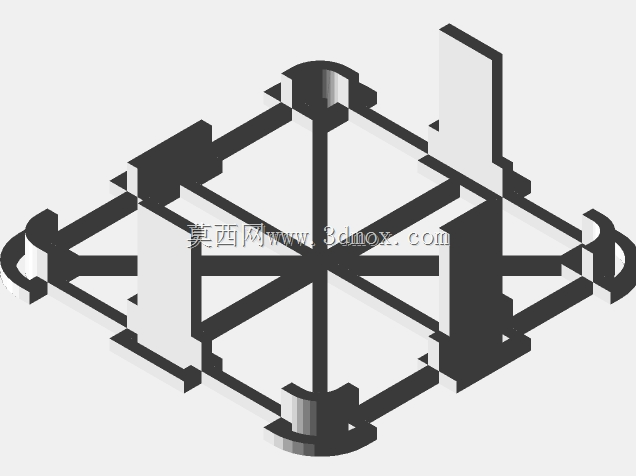

　　不同于市面上常见的L型单折边支架，这款支架采用了框式一体成型的结构思路，四个角位设置了带圆弧过渡的立柱支撑结构，中间区域做了交叉式的加强筋连接，既能够给盒体底部留出足够的散热间隙，避免变压器工作时的热量积存在支架和盒体的接触面之间，又能在不增加整体壁厚的前提下提升支架的抗扭强度，哪怕设备在运输过程中出现1米高度的跌落工况，支架也不会出现弯折变形导致变压器移位。做这类支架设计的时候，首先要卡准核心的安装边界：框体的内净尺寸要比82x82mm的盒体单边留出0.2mm的装配间隙，既不能间隙太大导致盒体在框内晃动，也不能间隙太小导致盒体装配时出现卡滞，需要额外施加压力压入造成盒体外壳开裂。

　　支架的整体高度控制在32mm，刚好和配套盒体的高度齐平，四个立柱的顶端预留了和设备壳体连接的固定孔位，孔位采用沉头设计，装配后螺丝头不会突出立柱表面，避免和上层的PCB板产生干涉。交叉加强筋的厚度设置为1.8mm，既保证了足够的结构强度，又不会因为筋位太厚导致注塑成型时出现缩痕，影响支架的平面度。从实际使用的角度出发，这类支架不需要做额外的表面处理，如果采用冷轧钢板冲压成型，只需要做普通的电镀锌钝化就可以满足常规室内使用环境的防锈要求，如果是采用阻燃ABS材质注塑成型，本身就具备足够的绝缘性能，不需要额外做绝缘涂层，能够减少生产环节的工序成本。

　　很多工程师在设计这类支架时容易犯的错误是把支撑立柱做在框体的内侧，导致盒体装入后立柱和盒体的侧壁产生摩擦，长期震动后磨破盒体的绝缘层带来安全隐患，这款支架把所有的支撑结构都设置在框体的外侧承托位置，盒体装入后整个侧壁和支架没有硬接触，完全靠底部的承托边和四个角位的定位凸台固定，既保证了定位精度，又避免了摩擦损伤盒体的问题。另外支架底部的交叉筋位还预留了扎带固定的缺口，装配时可以用尼龙扎带穿过缺口把变压器盒体和支架进一步绑定，哪怕是在震动等级较高的工业设备上使用，也不会出现盒体脱出的问题。在做整机布局的时候，要注意支架下方要留出至少3mm的走线空间，方便变压器的输入输出引脚走线，不要把支架直接贴在设备底板上安装，避免底板的加工平面度误差导致支架安装后出现翘曲，影响盒体的装配平整度。
