Nema17步进电机搅拌机驱动结构

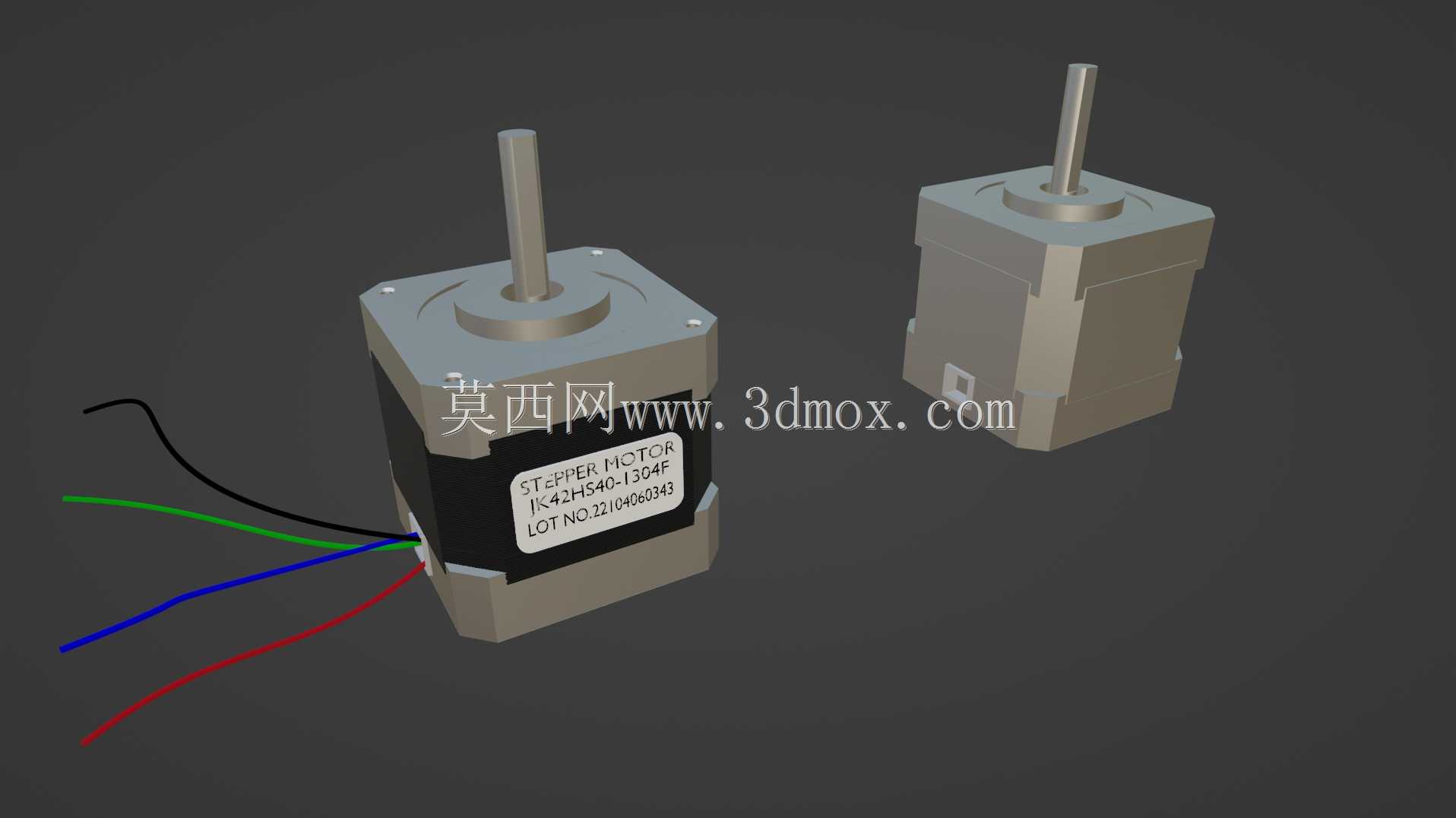

　　该结构围绕42规格步进电机在小型搅拌装置中的安装与驱动需求展开，电机本体采用方形机座布局，前端伸出圆柱形输出轴，轴端作为搅拌执行件的连接基准，可通过联轴器、夹头或直接插接方式带动搅拌杆旋转。电机侧面引出多根不同颜色的驱动线缆，线缆从机座尾部侧向出线，便于在设备内部沿机架走线并接入步进驱动器，颜色区分可对应绕组相位，降低接线时的相序识别难度。

　　从实际使用场景看，这类电机常见于桌面级3D打印机的坐标进给机构，也可迁移到小型实验搅拌、涂料混匀、试剂调配、轻载回转工作台等设备中。作为搅拌机驱动件时，它不承担大型工业搅拌罐的高扭矩负载，更适合小容器、低粘度介质、连续可控转速的搅拌任务。设计时需要重点确认电机输出轴与搅拌容器中心线的同轴度，若轴端直接安装搅拌桨，悬臂长度不宜过大，否则电机启动和换向时会产生径向摆动，影响轴承寿命并带来噪声。

　　方形机座是该类电机的典型特征，四个角部设置安装孔位，前端面可作为主要安装基准。设备布局时，通常利用机座端面与支架平面贴合，再通过螺钉从轴向锁紧；也可采用侧面压板或电机夹持座固定。安装边界需要保留电机本体外形空间、前端轴伸空间以及尾部线缆弯曲半径，不能只按电机主体方块尺寸预留位置。线缆侧出方向应避开运动部件和搅拌液体飞溅区域，必要时在接线端增加护线套或走线槽。

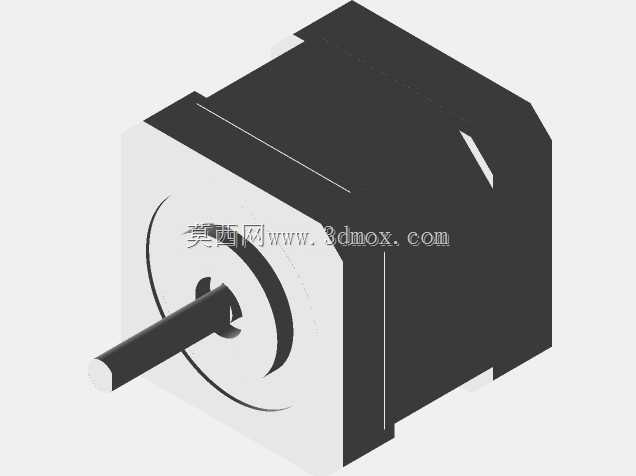

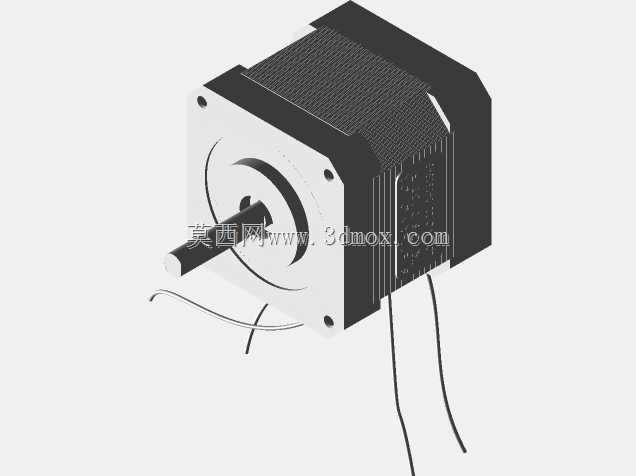

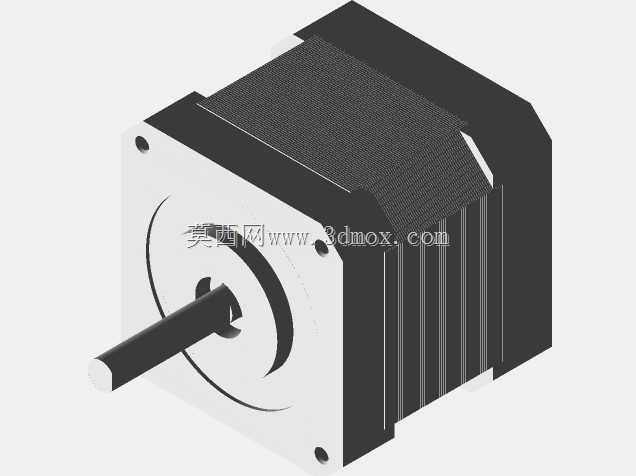

　　建模过程中，电机外壳按阶梯式方块结构表达，前端盖略宽于中段机身，输出轴位于前端盖中心，轴肩与端盖轴承位形成清晰分界。模型同时呈现电机正面标签区域和出线细节，使外观识别度较高。对于结构设计者而言，外观细节并非唯一重点，更关键的是把安装孔距、轴径、轴长、机座厚度、出线位置等干涉相关要素表达清楚。搅拌支架设计时，应让电机安装面具有足够刚性，薄板直接固定容易在电机加减速时产生共振，可通过折弯边、加强筋或双板夹持方式提高稳定性。

　　在功能特性上，步进电机适合开环位置控制和低速稳定运转，用于搅拌时可通过脉冲频率调节转速，通过驱动器细分降低低速爬行感。若搅拌负载随介质粘度变化较大，应在选型阶段核算扭矩裕量，并避免让电机长期在过高转速下运行。搅拌桨与电机轴之间建议设置可拆卸连接，便于清洗、更换桨叶或维护密封件。对于需要跨越容器盖板安装的场景，还应在电机与盖板之间增加定位止口，防止紧固件松动后输出轴偏摆。

　　整体结构虽然不复杂，但涉及驱动元件、安装基准、轴端连接、走线防护和负载匹配等多个工程细节。三维布局时可先以电机外形包络确定设备骨架，再校核搅拌轴伸入容器后的深度、桨叶与容器壁的间隙、电机拆装时螺钉工具的操作空间，以及线缆随设备振动后的疲劳风险。这样完成的结构既能服务于小型搅拌机的方案验证，也能为3D打印机、送料机构、旋转夹具等同类步进电机应用提供直接参考。
