24BYJ48齿轮减速步进电机结构三维数模

　　在小型自动化执行机构的选型与结构布置中，24BYJ48这类齿轮减速步进电机几乎是绕不开的一类元件。它常见于空调摆风、智能阀门、云台转台、小型送料机构、教学实验台以及各类需要低速大扭矩输出的轻载装置里。整机采用同轴齿轮减速布局，电机本体输出的高速低扭矩旋转经过多级减速齿系传递到输出轴，最终在轴端获得较低转速与较高保持扭矩，这一特性使其非常适合角度控制、位置保持以及短行程往复动作场景。

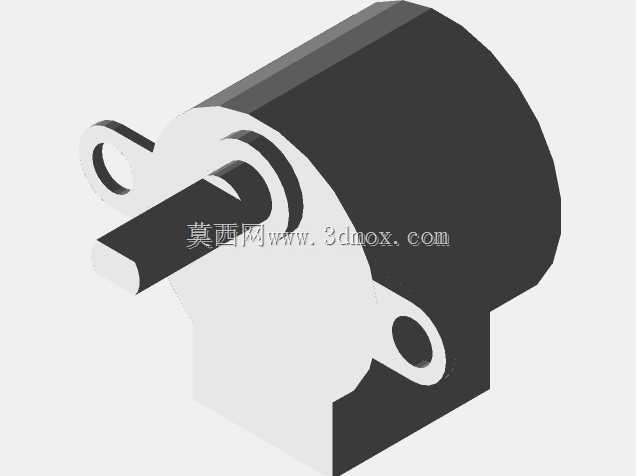

　　从外形结构看，该数模还原了典型的方形减速箱体加圆柱形定子壳体的组合形态。上部为减速箱，输出轴从箱体中心竖直伸出，轴径与轴长按照实物测量值进行了约束；箱体两侧带有安装耳，耳孔位置决定了整机在面板或支架上的固定边界。下部为步进电机定子部分，外壳呈圆柱与切边平面结合的形态，切边平面一方面便于线束避让，另一方面也为整机在狭窄腔体内的定向安装提供了参考面。建模时将这些特征完整保留，能够直接用于干涉检查与安装空间校核。

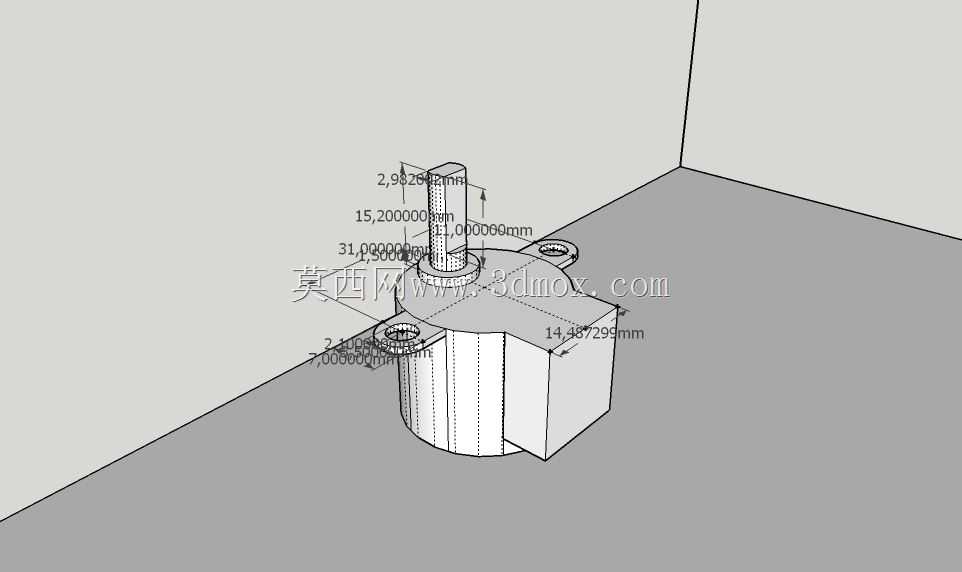

　　尺寸链方面，输出轴的直径、伸出长度、轴端到箱体顶面的距离，以及安装耳孔的中心距、箱体长宽、整机总高等关键边界均在数模中有所体现。对于结构工程师而言，这些尺寸直接影响联轴器选型、摆臂长度设计以及外壳内腔的预留间隙。例如在云台类应用中，输出轴需要连接转盘或支架，轴长不足会导致锁紧螺母无法装配，轴径与配合孔的公差则决定回转间隙；在阀门驱动场景中，安装耳孔距必须与阀体法兰孔位对齐，否则整机无法落位。

　　设计思路上，这类减速步进电机的核心在于减速比与步距角的匹配。永磁式转子配合减速齿系，使控制脉冲对应的输出轴转角被细分到很小的量级，从而实现较为精细的角度定位。数模虽然以外观与安装结构为主，但齿轮腔的内部空间按照实际箱体轮廓保留，工程师在做整机布局时可以据此判断齿箱壁厚、螺钉柱位置以及与周边PCB、线束的距离。输出轴承受的主要是径向轻载与较小轴向力，因此在机构设计中应避免将其作为主要承重轴，大负载场合需增加轴承支撑。

　　实际用途中，该电机往往以脉冲信号驱动，配合简单的驱动板即可完成正反转、调速与位置锁定。由于减速齿系存在固有回程间隙，在需要高精度重复定位的场合，设计上应通过单向到位、弹簧消隙或软件补偿来减小空程影响。数模中将输出轴、箱体、安装耳、壳体切边等特征分层次构建，便于在装配环境中单独引用安装基准，也方便后续根据不同厂家的细微尺寸差异调整参数。

　　对于三维建模从业者，该类模型的价值不在于复杂曲面，而在于安装基准的准确表达。耳孔轴线、输出轴轴线、壳体底面与切边平面构成了主要装配参考；整机高度方向需要同时容纳减速箱与电机本体，在薄型设备中往往成为高度方向的限制因素。布线侧则应避开壳体切边方向，为插头与线束留出弯曲半径。通过该数模，设计人员可以在方案阶段完成电机落位、轴系对接、紧固件选型与干涉排查，减少样机阶段因安装边界不清导致的返工。
