42法兰式两相混合步进电机结构

　　在桌面数控设备、小型自动化模组和教学实验平台中，42规格两相混合式步进电机几乎是最常见的动力执行件。该类电机对应NEMA17安装接口，前端采用方形法兰结构，法兰四角预留沉头安装孔，中心布置圆形止口与输出轴，能够直接贴合设备安装板定位。实际装配时，止口承担径向定位，螺钉承担轴向压紧，输出轴通过联轴器、同步带轮或齿轮将角位移传递给丝杠、滑台或送料机构。

　　从使用场景看，这类电机广泛出现在3D打印机的X/Y/Z轴进给、小型雕刻机的刀具进给、点胶机和贴标机的工位移动、自动夹爪的开合驱动以及实验台的角度调节中。步进驱动的优势在于开环条件下即可按脉冲数完成确定角度运动，控制系统不需要额外反馈编码器，也能在低速段获得较大保持转矩，因此特别适合负载变化不大、定位节拍明确、成本敏感的小型设备。

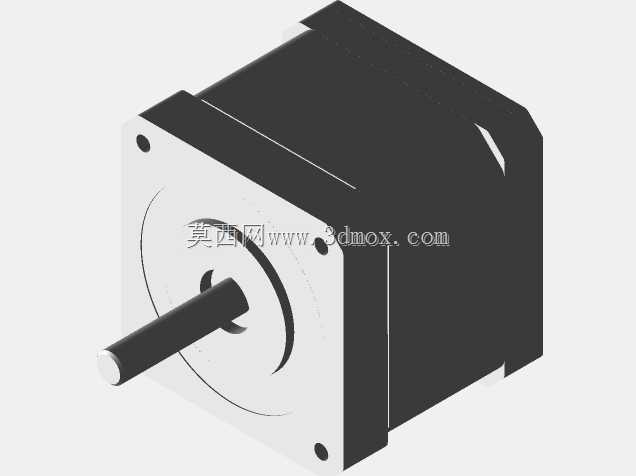

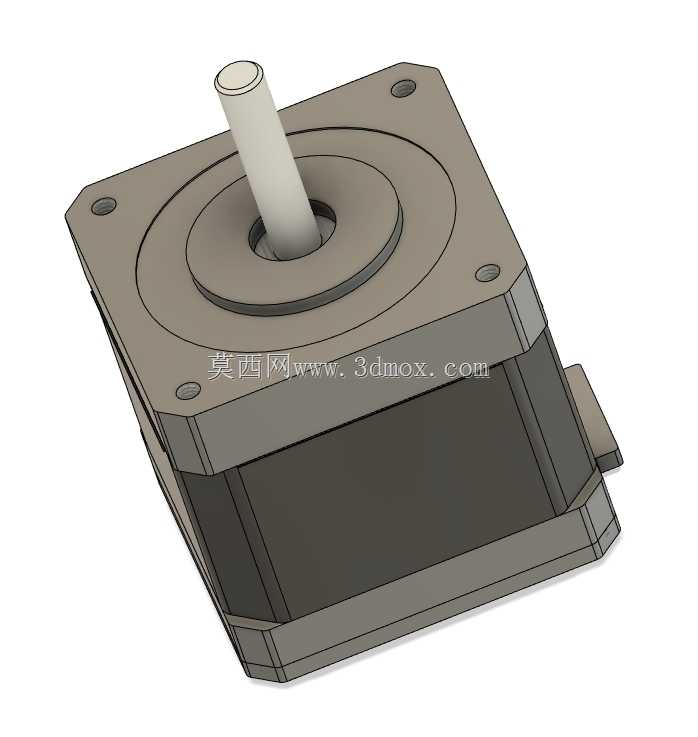

　　模型在外形表达上还原了电机的典型构成：前端盖为带加强轮廓的方形法兰，中部为层叠式定子机壳，后部壳体包覆绕组与转子结构，侧面引出接线区域。输出轴从前端盖中心伸出，轴端为圆柱光轴，常见配合方式是紧定螺钉锁紧或弹性联轴器夹持。前端盖周围的环形台阶用于容纳轴承并形成轴系支撑，使转子在受径向带轮拉力时仍能保持稳定回转。

　　结构设计时，安装边界需要优先校核。NEMA17法兰的核心意义在于统一孔位和止口尺寸，使不同厂家的电机在多数小设备上具备互换性；但机身长度会随转矩等级变化，选型时不能只看法兰尺寸，还要结合机身长度判断后方是否与护罩、线束或机架干涉。输出轴直径、轴伸长度、扁位位置以及出线方向同样影响装配，若电机后侧空间狭窄，侧出线结构比后出线更利于布线。

　　从热与受力角度看，步进电机在锁定状态下绕组仍可能通电，机壳表面会持续升温，因此安装面不宜完全封闭，周围应保留空气流通路径。前端法兰与金属板贴合时，还可借助安装板传导部分热量。若电机通过同步带驱动，带轮张紧力会对前轴承形成径向载荷，设计中应让带轮尽量靠近前端盖，减少悬臂长度；若通过联轴器连接丝杠，则要控制同轴度，避免轴承受周期性弯折。

　　三维建模过程中，方形法兰、圆形端盖、中心轴和阶梯壳体之间存在明显的同轴与对称关系。前端面以输出轴为中心建立基准，四角安装孔按矩形阵列布置，止口、轴承室和轴孔保持同心；机身外壳可通过拉伸与倒角形成分段轮廓，后部圆角和侧面接线盒需要单独表达，以便在整机布局中检查线束插拔空间。对于设备设计者而言，电机模型不仅用于外观展示，更重要的是作为运动机构的边界体：它决定安装板开孔、联轴器选型、拖链走向以及维护拆卸距离。

　　在机构校核阶段，可将该电机模型放入滑台总成中，检查轴高与丝杠中心线是否一致，法兰螺钉是否能从外侧装入，电机尾部是否预留编码器或手轮扩展位置。若用于多轴并列布置，还要比较相邻电机的接线插头和机身宽度，防止设备紧凑化后出现装配工具无法进入的问题。通过完整保留前端安装面、轴伸、壳体台阶和出线区域，该结构能够为小型数控装备和自动化模组的布局设计提供直接参考。
