HC-SR04超声波测距模块卡扣式固定安装外壳

　　这套结构件围绕HC-SR04超声波测距模块的现场装配需求展开，核心由模块容纳壳体与两侧带孔安装翼板组成，整体采用一体成型的卡扣式设计，无需额外紧固件即可完成测距探头的限位固定，在嵌入式测距、移动机器人避障、工位物料到位检测、智能小车循障、小型自动化设备距离感知等场景中，能够为裸露的电子模块提供物理防护与标准化安装接口。

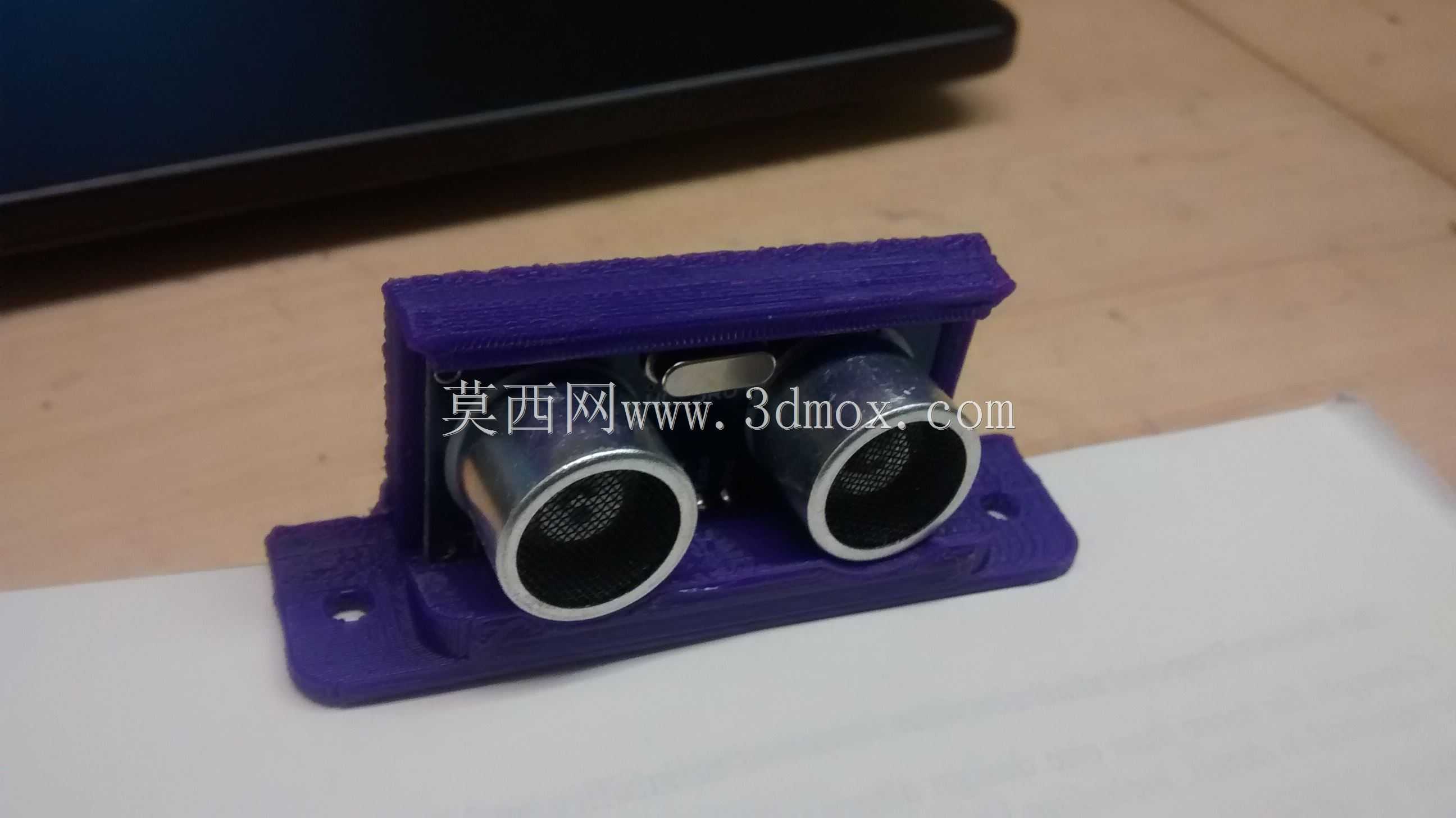

　　从实际装配逻辑来看，HC-SR04模块自带两个圆柱形超声收发探头，板载电路与接线引脚完全裸露，直接安装在设备上时，很容易被车间飞溅的碎屑、走线拉扯、装配磕碰损伤探头振膜与电路板。这套外壳的内腔轮廓完全贴合模块的外形尺寸，两个圆形开孔精准对应收发探头的端面，开孔边缘做了限位台阶，探头装入后端面与外壳正面基本齐平，既不会遮挡超声波的发射与接收路径，又能限制模块沿探头轴向的窜动。壳体内部设置了多组弹性卡扣，卡扣的倒扣量经过适配，模块从壳体后侧推入时，卡扣会产生轻微弹性形变让电路板滑入，到位后卡扣自动卡在电路板的边缘，完全限制模块的上下、左右位移，不需要打胶或者额外拧螺丝固定，后期维护拆卸时只需要轻轻拨开卡扣即可取出模块，重复装配不会出现结构松动。

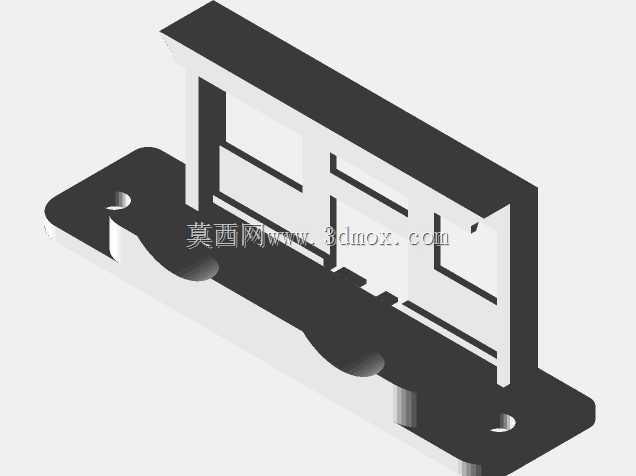

　　安装边界的设计充分考虑了平面固定的通用需求，壳体底部向两侧延伸出一体式安装翼，每个翼板上预留了直径3mm的安装孔，孔位中心距与常见的小型传感器安装孔位匹配，可以直接使用M3螺丝、自攻螺丝或者尼龙扎带穿过孔位，把整个组件固定在设备面板、亚克力支架、铝型材框架、机器人车体平台上。翼板和主壳体之间做了加厚过渡圆角，避免3D打印成型后或者安装拧紧螺丝时，翼板根部出现应力断裂。外壳的整体壁厚控制在适合FDM打印的区间，既保证了卡扣的弹性形变空间，又让整体结构有足够的刚性，安装后不会因为设备运行的振动出现壳体变形、探头偏移的问题。

　　在结构细节处理上，壳体后侧预留了完全开放的走线空间，模块的VCC、Trig、Echo、GND引脚可以直接朝外，方便连接杜邦线或者焊接导线，不会被壳体壁挤压线材，也给后期加装热缩管、接线端子留出了操作空间。外壳正面的两个探头开孔同轴度和模块探头的中心距完全匹配，装入后两个探头的轴线保持平行，不会因为壳体歪斜导致超声波波束指向出现偏差，保障测距数据的准确性。壳体顶部还预留了对应模块板载指示灯的避让位，模块通电工作时，状态指示灯的光线可以从避让位透出，现场调试人员不需要拆开外壳就能直接观察模块的工作状态。

　　从选型适配的角度，这类卡扣外壳解决了电子模块在工业和DIY场景中标准化安装的痛点：不需要针对每一台设备单独设计探头固定结构，直接把通用测距模块卡入外壳就能获得统一的安装基准，3D打印的成型方式也支持小批量快速制作，针对不同安装位置的需求，还可以在现有翼板结构基础上调整孔位间距、增加铰接结构或者拓展安装位，适配壁装、水平吊装、倾斜安装等不同的装配姿态。外壳的外形没有多余的突出结构，整体轮廓紧凑，在移动机器人这类对安装空间有严格限制的设备上，不会和周边的轮组、电机、走线架发生运动干涉，探头前方的开阔区域完全无遮挡，能够满足2cm到400cm测距范围内的无阻碍探测要求，同时壳体把电路板和设备的金属框架隔离开，也避免了引脚意外短路的风险，大幅提升测距模块在长期运行场景下的可靠性。
