带安装支架的开放式空心连接横梁结构

　　在桌面级模块化组装设备、小型教学实验装置以及轻量化DIY机械结构的搭建场景中，跨部件的连接承载构件一直是影响整体装配灵活性的核心要素，这类构件既要承担多部件拼接时的结构支撑作用，又要兼顾内部走线、多位置拓展安装的实际需求，传统实心型材横梁虽然结构强度充足，但在轻量化组装场景中往往存在重量冗余、走线外露杂乱、拓展安装位不足的问题，无法适配快速拼接、灵活调整的小型组装场景需求。

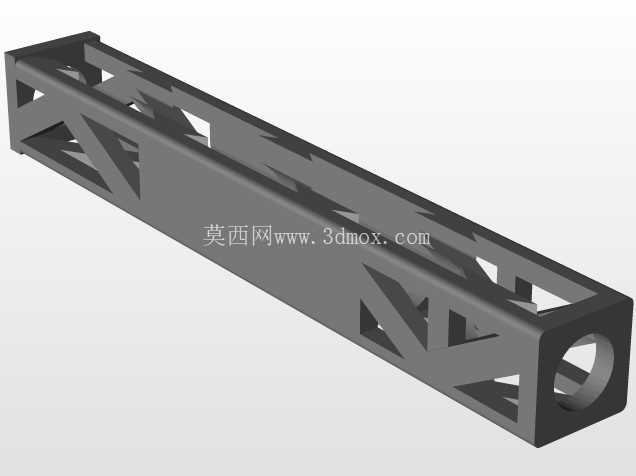

　　这款空心连接横梁在设计之初就瞄准了这类轻量化组装场景的痛点，整体采用中空腔体结构设计，腔体一侧预留连续开放面，装配时可以直接将设备连接线、信号传输线从开放面置入腔体内部，无需在横梁本体上额外开设穿线孔，也避免了线材外露在设备外侧容易被剐蹭、拉扯导致的连接故障，同时开放面的设计也方便后期对腔体内部的线材进行整理、更换，不需要拆解整个横梁连接结构就能完成线路维护操作。

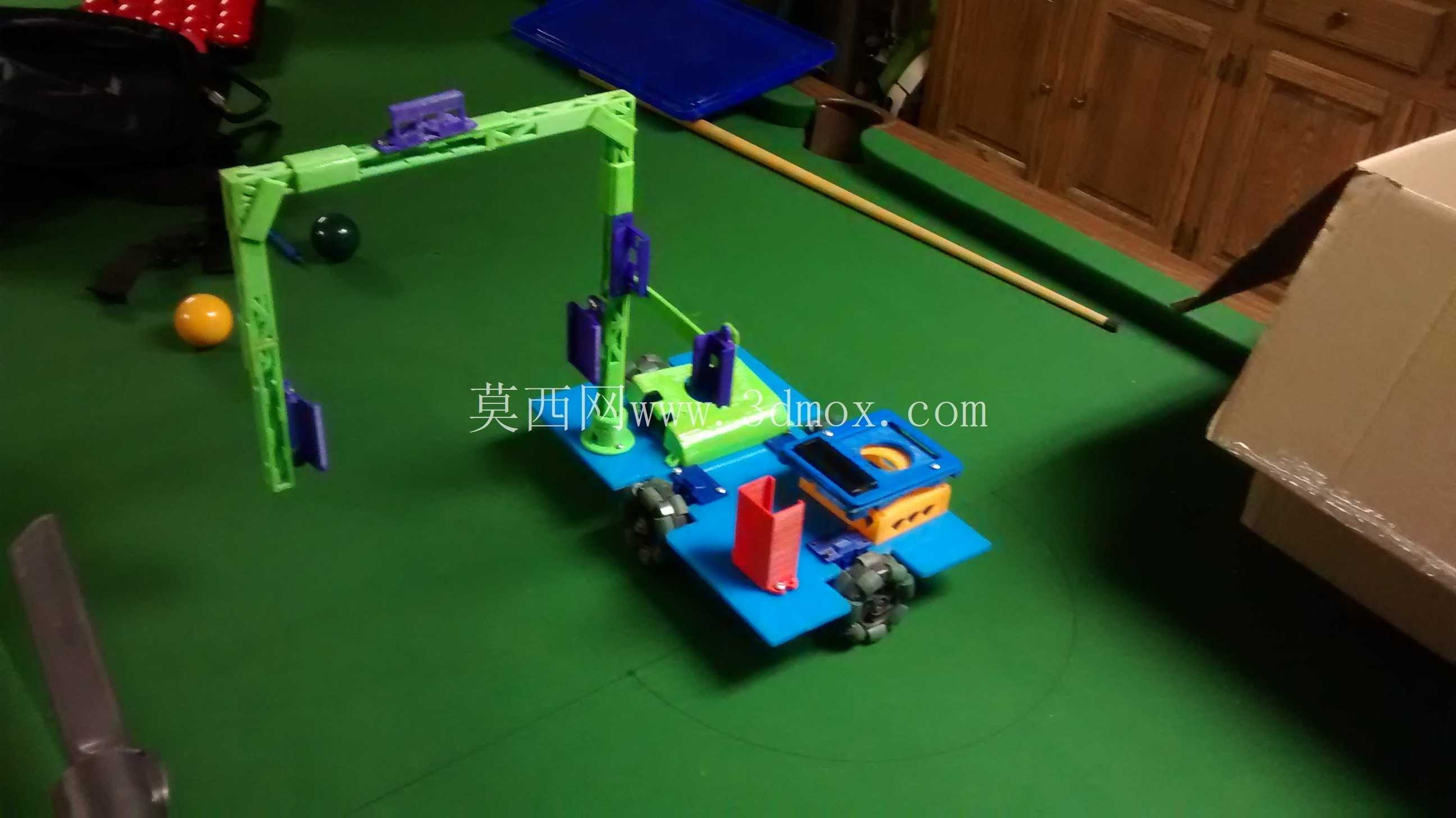

　　横梁的两个相邻侧面预留了标准化的零件拧入位，配套的紫色连接卡扣可以直接卡入对应位置完成相邻构件的固定，不需要额外设计定制连接角件，不同长度的同规格横梁可以通过卡扣实现快速拼接，适配不同跨度的搭建需求，不管是搭建小型设备的顶部支撑框架，还是作为立式支架的横向承载梁，都可以通过调整卡扣的安装位置来适配不同的安装高度、跨度要求。配套的安装底座采用蓝色平板式结构，底座上预留了和横梁立柱匹配的卡接槽，立柱插入卡接槽后可以通过侧面的锁紧件完成固定，不需要额外使用螺栓紧固，装配过程不需要专用工具，徒手就能完成整个框架的搭建，底座底部预留了和移动底盘、固定工作台连接的安装孔位，可以根据实际使用场景选择将整个框架固定在静止工作台面上，或是搭载在小型移动平台上作为可移动的检测、操作支架使用。从结构强度设计来看，横梁本体采用等截面空心结构，在相同材料用量的前提下，空心结构的抗弯折性能远优于同截面积的实心杆件，能够满足小型设备搭载传感器、小型执行器时的承载需求，不会因为搭载小重量部件出现横梁下弯变形的问题，设计时建议填充率不低于30%，如果需要搭载重量稍大的部件，可以适当提高填充率来提升整体结构刚性，不需要修改横梁的外形尺寸就能适配不同的承载需求。

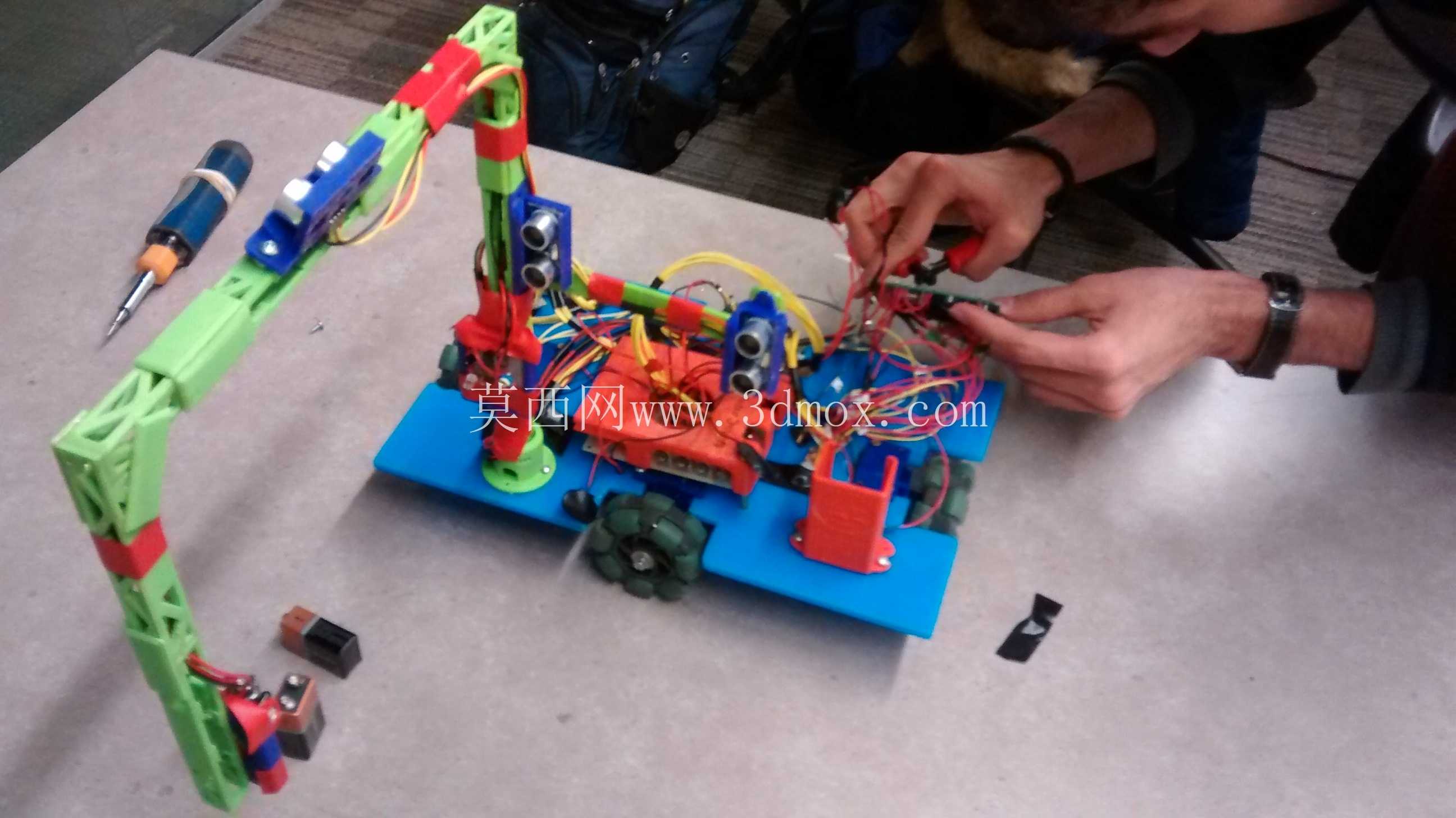

　　横梁配套的安装件可以将整个框架结构附接在各类平整表面上，不管是木质工作台、金属设备外壳还是塑料组装面板，都可以通过对应的固定方式完成安装，安装边界可以根据实际搭建需求灵活调整，不需要对横梁本身进行二次切割、打孔加工，所有拓展连接都通过预留的卡扣位、安装孔完成，能够大幅缩短小型模块化设备的搭建周期，也方便后期对设备结构进行调整、改装。在实际教学实验场景中，这类空心横梁可以用来搭建各类物理实验支架、小型机器人的外部框架，内部走线的设计可以让整个实验装置外观更整洁，避免线材干扰实验操作；在DIY小型自动化装置的场景中，这类横梁可以作为传感器的安装载体，在横梁的不同位置固定超声波传感器、视觉检测模块等部件，通过调整卡扣位置就能灵活改变传感器的安装高度、检测角度，不需要重新设计加工专用的安装支架。整个结构的各个拼接部位都预留了足够的粘接贴合面，如果需要提升结构的整体稳定性，可以在卡扣连接位置涂抹粘接剂进行加固，让整个框架形成稳定的刚性整体，满足长期固定使用的需求，也可以选择不涂粘接剂，保持结构的可拆解性，方便反复拆装调整结构形态，适配不同的实验、搭建需求。
