医用磁共振扫描成像设备结构

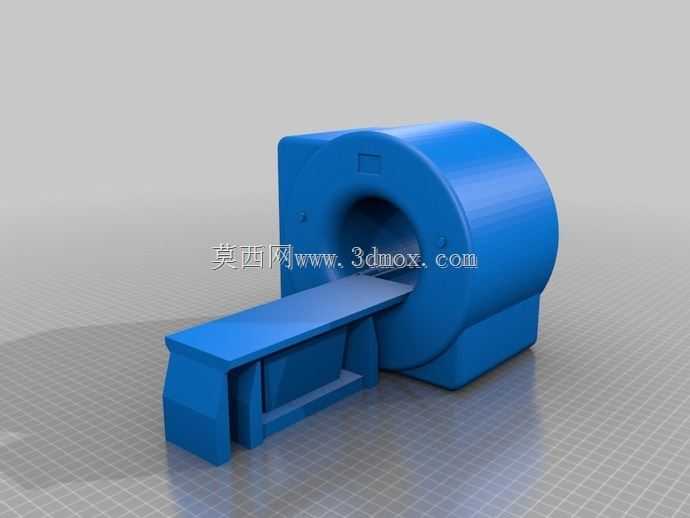

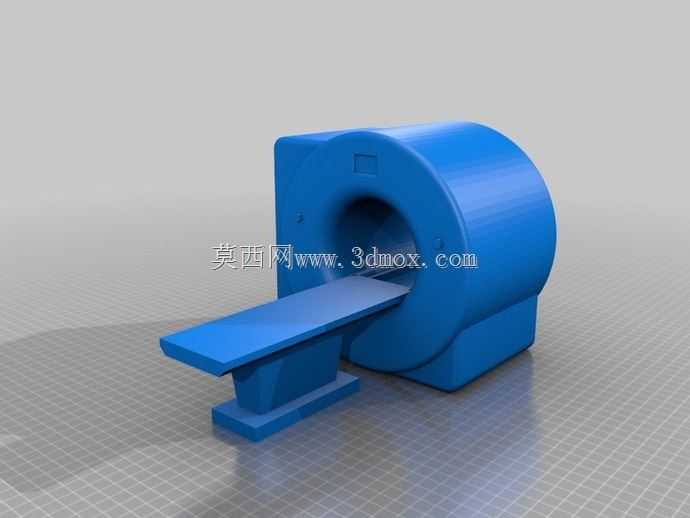

　　这套三维结构还原的是放射科常用的磁共振成像检查设备，整体分为主机磁体舱与可移动检查床两大核心部分，建模时优先保证整机布局、运动配合关系和安装边界的准确性，适合医疗装备结构设计、机房布局规划、设备演示与选型参考使用。

　　从实际临床场景来看，这类设备部署在医院影像科、专科体检中心或者科研影像实验室中，承担人体各部位的断层影像采集工作。受检者平卧在检查床面上，床体沿磁体孔径轴向平稳送入，在强磁场环境下完成信号采集，整个过程不使用电离辐射，对软组织、神经系统、关节腔体等部位的成像辨识度较高。工程建模时不能只把它当作静态外观件处理，必须把检查床的进出行程、床面高度、磁体孔径净空和周边维护空间一并表达清楚，否则后续做机房布置或动线校核时很容易出现干涉。

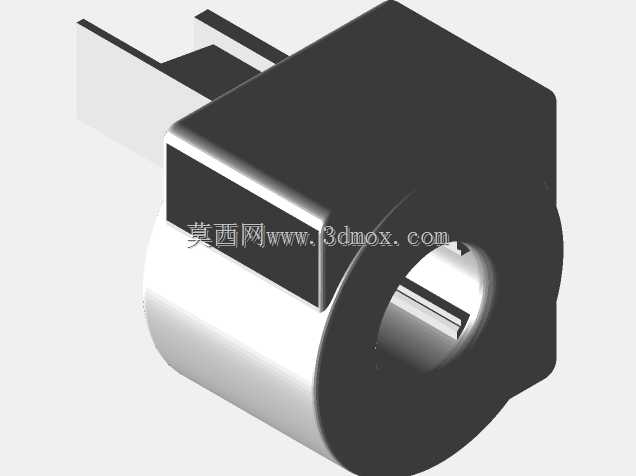

　　磁体主机部分采用圆筒形主舱加底部承托基座的构型。圆筒内部为检查孔径，是整机净空约束最严格的区域，孔径直径直接决定受检者的容纳范围，也影响幽闭感和特殊体位检查的可行性。主舱外壳承担防护、包覆和外观整合作用，内部实际容纳磁体、梯度组件、射频组件及相关支撑结构；外部壳体在建模中保留了圆滑过渡的筒段、端面开口和底部加宽支座，能够体现设备落地后的受力传递路径。底部基座并非简单装饰，它需要把磁体舱的大重量稳定传递到机房地面，同时为线缆、冷却管路和维修通道预留布置空间，因此外形上做了下扩和承托处理，避免整机头重脚轻。

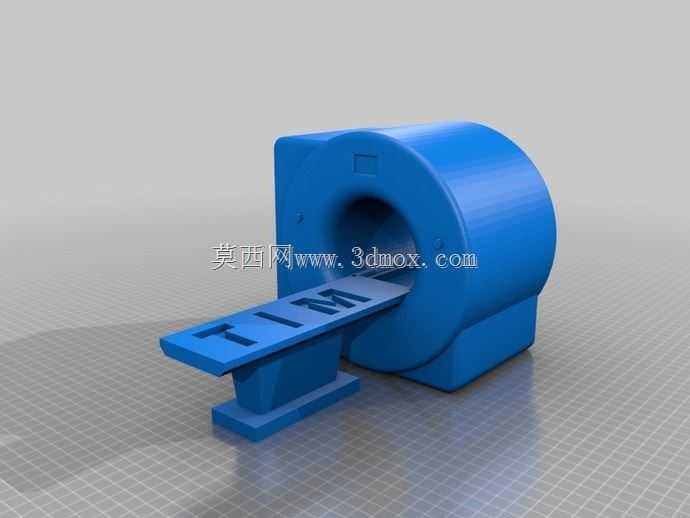

　　检查床部分采用长床板加升降支撑底座的结构。床板前端能够伸入磁体孔径，后端在非检查状态下停留在磁体外部，方便受检者上下。床板表面为连续平直承载面，边缘做弱化处理，保证平卧时的支撑面积和推送过程中的连续性。下方支撑座承担升降与纵向进给的机构安装空间，建模时将床座与地面接触区域、床板悬臂伸入磁体的相对位置完整表现出来。结构校核中需要重点关注床板在最大伸出位置时的悬臂状态，虽然外观模型不展开内部导轨和驱动细节，但床板厚度、支撑点位置和伸入孔径后的间隙关系必须合理，不能出现床体与磁体端面碰撞的情况。

　　设计思路上，整机造型以大圆弧筒体和直线床体形成对比：磁体舱强调封闭、稳定和连续包覆，检查床强调平直、可移动和精准对位。筒体外表面没有复杂凸起，便于清洁消毒，也符合医疗检查环境对饰面整洁性的要求；床体与主机采用统一的外观语言，边角过渡圆润，能够减少设备在室内环境中的生硬感。对于三维建模人员而言，这类产品的难点不在单个零件的复杂加工特征，而在于大尺度装配关系：磁体中心高、床面高度、孔径轴线、床板进给轴线必须保持一致，任何轴线偏移都会让设备动作逻辑失真。

　　安装边界方面，设备落地后不能只按外形轮廓占用面积计算。磁体主机后方和侧方需要预留维修拆装距离，检查床在完全退出状态下要占用床板长度方向的空间，受检者上下床一侧还要留出轮椅、担架或陪护人员操作区域。床座底部应落在平整承重地面上，磁体区域对周边金属物件、磁屏蔽条件和设备运输通道也有特殊要求。若将该模型用于机房方案评审，可据此进一步核对检查室门洞宽度、设备进场路线、床体行程极限以及扫描孔与床面的对中关系。整体模型把医疗影像设备最核心的外部结构、运动部件配合和空间约束关系呈现出来，能够为后续详细结构设计、设备展示和场地规划提供直观依据。
