Arduino控制盒带9V电池仓结构

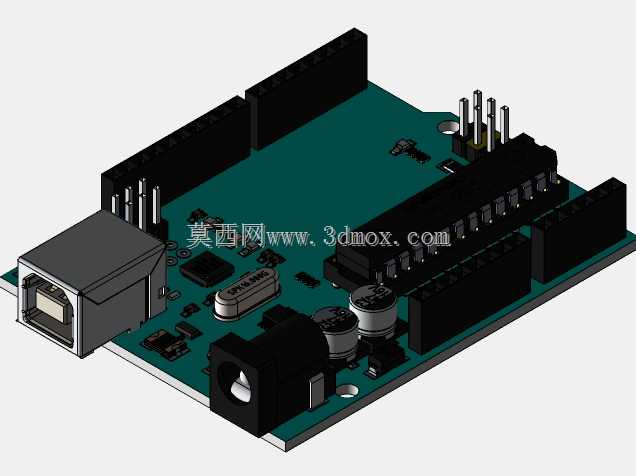

　　这套结构围绕Arduino Uno开发板的现场使用展开，核心是把主控板、9V叠层电池、扬声器、指示灯以及外接电源接口收纳进同一个可3D打印的盒体里，避免实验阶段线材裸露、板子被误碰短路的问题。实际做桌面调试、小型演示装置或者学生项目时，开发板往往直接摊在桌面上，USB线、电源线、传感器杜邦线互相拉扯，焊点和排针很容易被碰歪；把板子装进封闭盒后，只有需要操作的接口朝外，搬运和展示都稳得多。

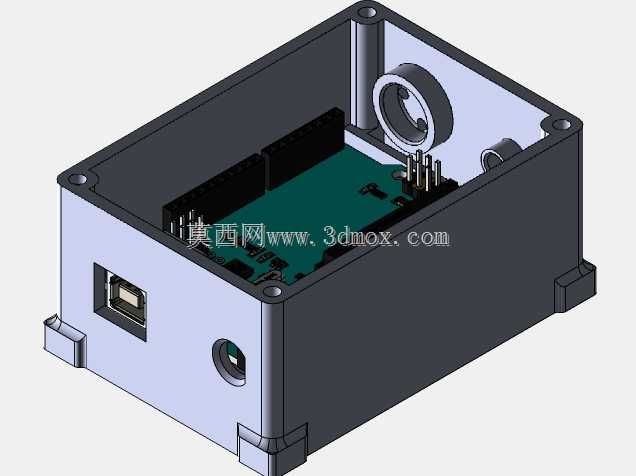

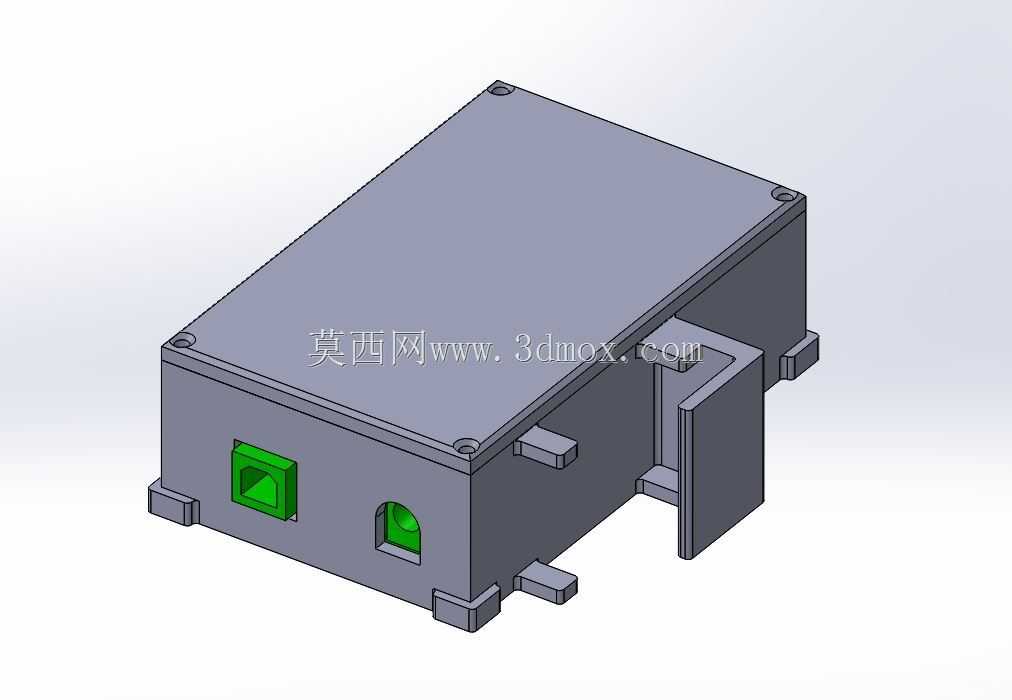

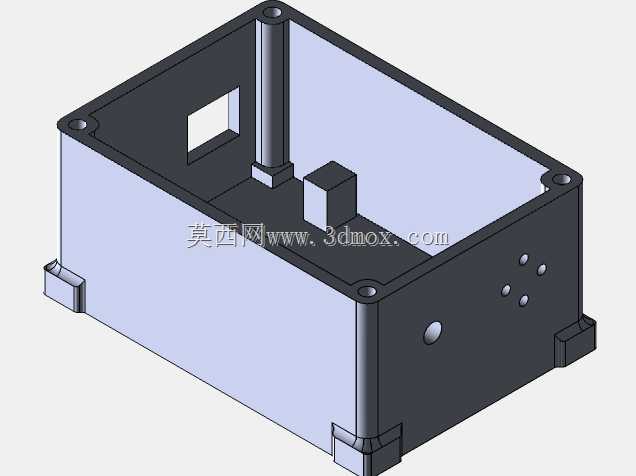

　　盒体采用上下扣合的长方体布局，四角布置螺丝柱，上盖通过自攻螺丝或热熔铜螺母固定到底壳，拆开后可以直接放入Uno板。底壳内部预留了支撑筋和定位柱，板子不是悬空放置，而是落在几个限位凸台上，排针与壳体之间留出走线间隙，防止金属外壳或桌面杂物接触引脚。侧壁开孔位置对应实际接线需求：一侧留出USB-B方口，用于烧录程序和串口通讯；旁边预留直流电源圆孔，可外接适配器；另一侧或端部根据扬声器、指示灯、开关的布置开出声孔和灯孔。图中绿色显示的就是接口区域，说明开孔与插头插拔方向、插头外壳尺寸都做了干涉检查。

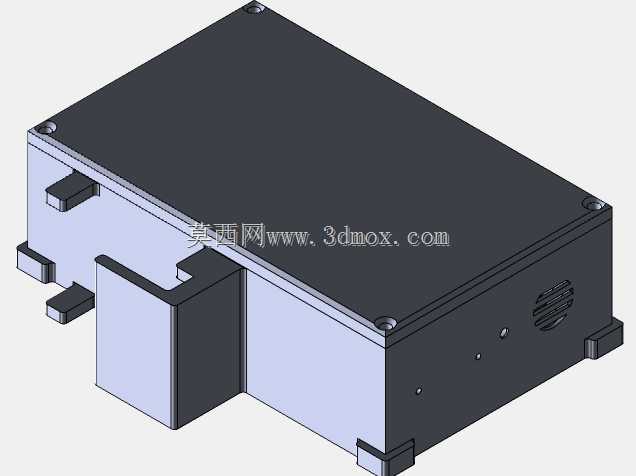

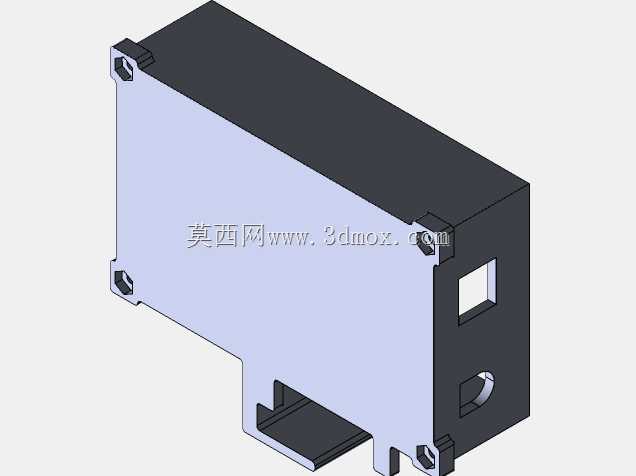

　　比较关键的是侧边独立的9V电池仓。9V叠层电池常用于Arduino临时脱机供电，自带按扣接头，换电快；但电池如果直接和主控板堆在一个腔体内，容易压住元件或在晃动时摩擦排针。这里把电池仓做成侧向抽拉/翻盖式小格，电池沿盒体侧面插入，卡扣压住电池本体，接线从隔板缺口引入主板腔。这样电池和PCB分区，更换时不必拆开整个上盖，也能减少电池重量对主板的压迫。仓体尺寸按常见9V电池外形留余量，壁厚取1.8到2.5mm左右，适合FDM打印；卡扣处做轻微拔模斜度，避免打印后卡死或断裂。

　　底部设计了多个凸脚和安装耳，凸脚把盒体抬离桌面，给底部走线、散热和防滑留出空间；侧面的小凸台可作为固定耳，用螺丝把整个控制盒锁到小车底盘、实验台架或设备侧板上。对外尺寸需要同时包络Uno板、电池和插头：长度方向要覆盖主板以及USB/DC插头插入后的深度，宽度方向容纳板上排针和侧边电池仓，高度方向则要计入最高元件、电池厚度以及上盖内面加强筋。若用于移动机器人，还要把电池仓靠近重心布置，并在安装耳处增加圆角，防止振动开裂。

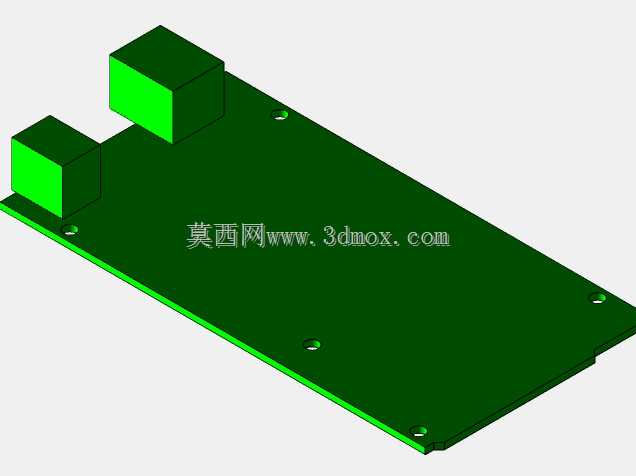

　　建模时先按PCB轮廓建立主板禁区，再定位USB、DC、排针等高度体，随后生成底壳和上盖。壳体边缘采用止口配合，公母止口重叠一段距离，可以遮光、防尘并减少上下盖错位；螺丝柱底部加肋板连接到侧壁，避免拧紧螺丝时柱根发白。接口孔不能只按连接器理论尺寸开孔，必须考虑实际插头外壳，例如USB-B线插头较大，孔周要留手指插拔空间；DC插头旁边也要避免竖直壁挡住螺母。扬声器若装在盒内，声孔区域做成多条窄槽或小孔阵列，既传出声音，又不让金属碎屑掉入。指示灯可采用导光柱或直接开孔，孔位与LED中心对齐。

　　这个盒子本质上是一个电子控制单元的小型防护 enclosure，适用于教学实验、原型验证、机器人控制、互动装置和小型自动化台架。它不追求复杂模具结构，而是面向快速成型：壁厚均匀，少支撑，卡扣和螺丝柱可打印，装配关系清楚。后续若要加入传感器引线，可在预留侧壁开矩形槽并装压线板；若需要长时间工作，则应在发热稳压芯片附近增加通风槽或把电源模块单独隔离。整体结构把板卡固定、电池更换、接口插拔和外部安装四件事放在同一壳体中解决，适合作为Arduino项目从面包板阶段走向可搬运、可固定装置阶段的基础外壳。
