Pixy2视觉传感器分体式安装防护外壳

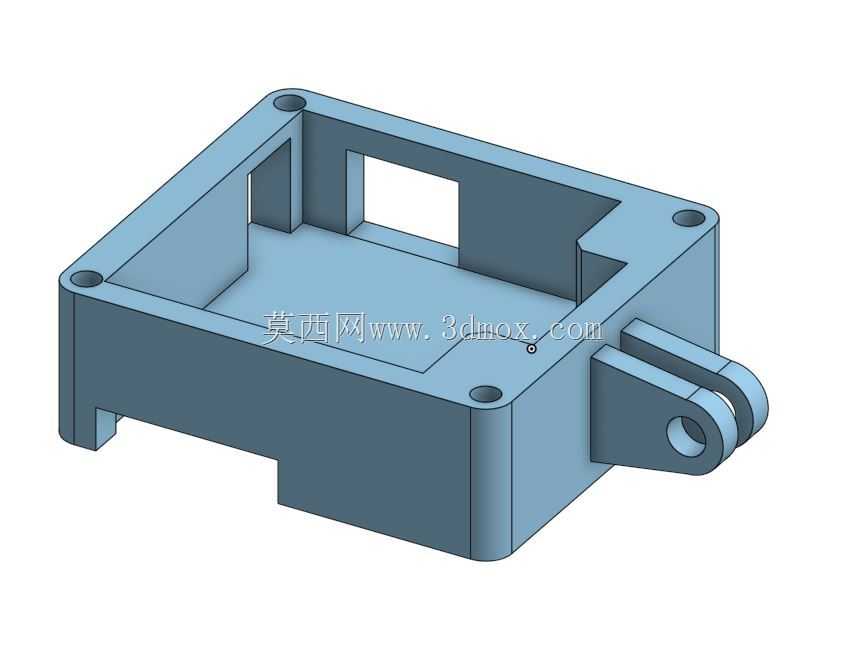

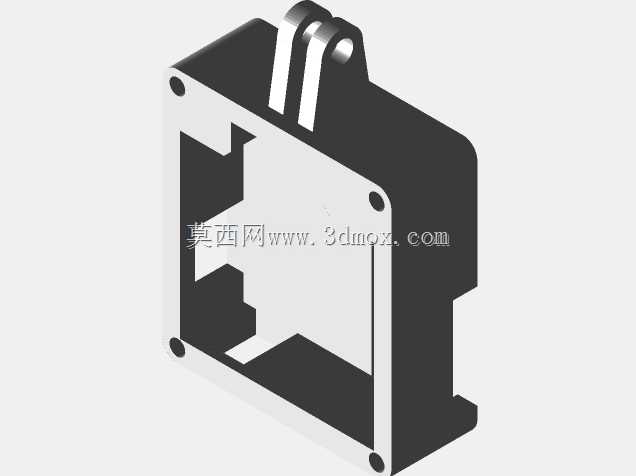

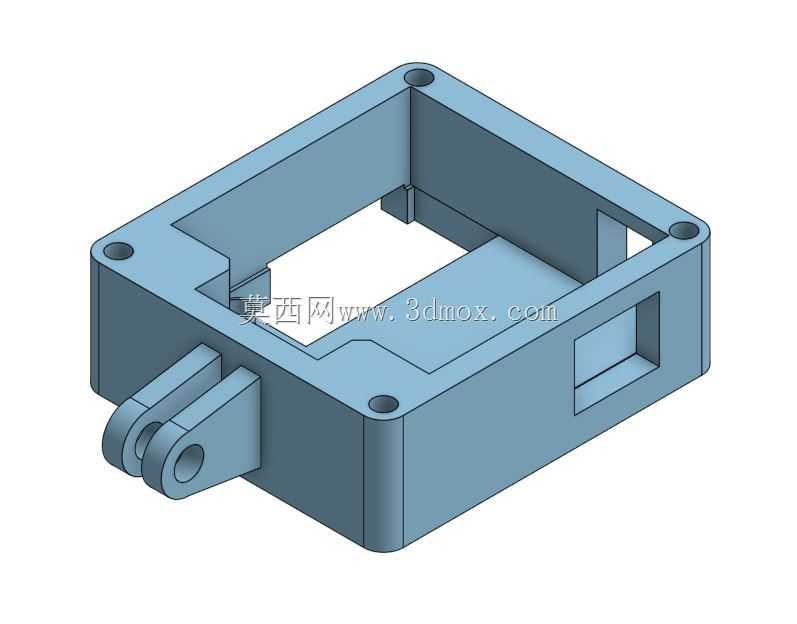

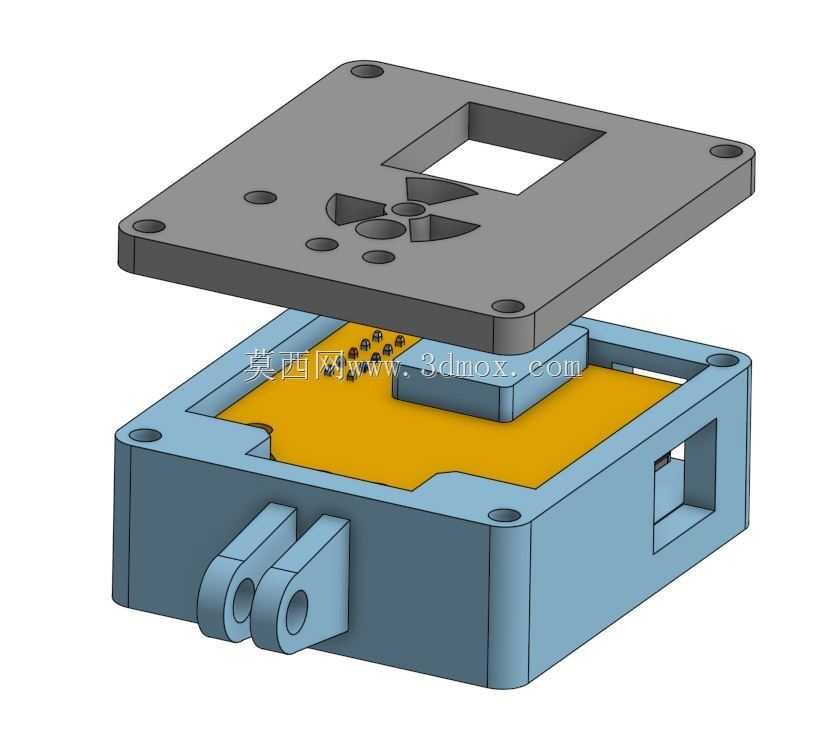

　　这套结构针对Pixy2视觉识别模块的现场部署痛点做了全链路适配，没有沿用市面常见的一体包裹式外壳思路，而是拆分为下承载基座与上定位盖板两个独立成型件，中间预留出完整的电路板放置腔，所有装配约束都围绕视觉模块的实际使用边界展开。下基座采用下沉式槽型设计，槽底平面做了整面平整处理，刚好承托Pixy2模块的黄色PCB基板，槽内四周留出均匀的走线间隙，不会挤压板载贴片元件与外接引脚；基座侧壁预留了对应模块接口的开放式方槽，调试阶段不用拆开上盖就可以插拔数据线、外接供电线，产线临时改线、更换检测工位时能省去大量拆装时间。基座前端伸出一对带同轴通孔的铰接耳座，孔位公差按小间隙配合设计，既可以穿入销轴把整个外壳挂载到设备的可调支架上，

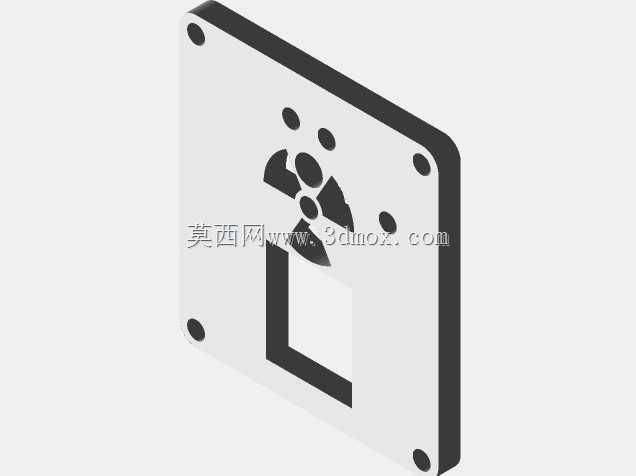

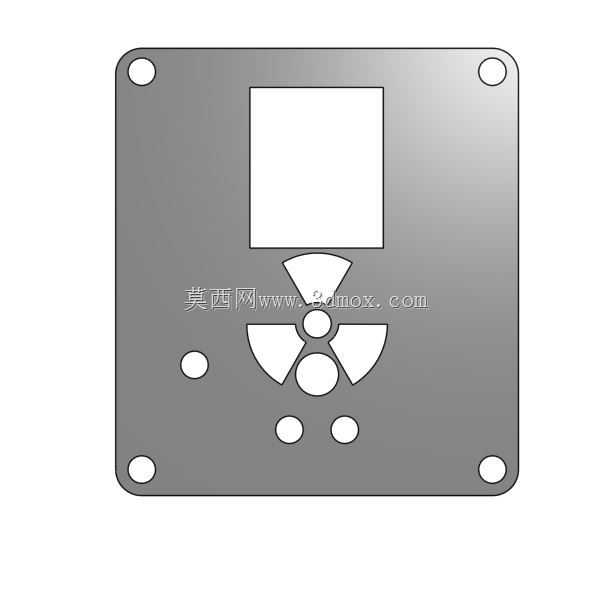

　　也能直接锁附在输送线侧边、分拣工位机架上，耳座的受力方向和外壳整体重心重合，长时间挂载不会出现悬臂下垂、视角偏移的问题。上盖板的核心设计围绕视觉采集需求展开，盖板中心开出和Pixy2镜头视场完全匹配的方形通光孔，不会遮挡镜头边缘视野，通光孔周边做了下沉台阶，既可以嵌入配套的透明防护镜片阻挡车间粉尘、飞溅的切削液，也能避免外接光线在镜片表面形成反光干扰图像识别。盖板板面分布多组定位沉孔，和下基座四角的螺纹柱位置一一对应，装配时使用标准M3螺钉从上方穿入锁紧，沉孔设计让螺钉头部完全没入盖板平面，外壳顶部叠放其他辅件或者贴装标识标签时不会出现凸起干涉。盖板内侧对应板载元器件的位置做了多处异形避让槽，哪怕PCB上焊接了加高的接插件、

　　补焊了滤波电容，合盖时也不会出现元件顶壳、压坏焊点的情况。从安装边界来看，外壳整体轮廓方正，所有外棱边都做了小圆角过渡，没有突出的尖锐结构，在密集排布的自动化设备间隙里布设时不会刮伤线缆、碰伤相邻工位的传感器。基座底部的安装平面平整度控制在常规3D打印或者机加工可实现的公差范围内，既可以直接贴装在设备安装面上用双面胶或者紧固胶固定，也可以通过基座四角的预留通孔穿入螺钉锁死在铝型材机架上。这套外壳的适用场景覆盖了高校机器视觉教学实验台、小型流水线工件颜色分拣站、AGV小车前端视觉导航模块、桌面级机械臂的目标识别定位单元：在教学场景里，分体结构方便学生反复拆开观察模块内部电路、调整镜头焦距，铰接耳座可以快速调整俯仰角度，

　　让学生直观验证不同视场角下的识别效果；在工业分拣场景里，封闭的腔体可以阻挡流水线周边的粉尘、包装碎屑落到镜头表面，侧壁的走线槽可以把数据线规整到设备线槽内，避免运动中的工件拉扯线缆；在AGV导航场景里，轻量化的壳体不会额外增加车头负载，方正的外形方便和AGV的前装支架做定位配合，不会出现视角歪斜导致的导航坐标偏差。设计过程中没有做多余的异形曲面，所有壁厚保持均匀，不管是采用FDM3D打印做快速样件验证，还是用亚克力板激光切割、铝合金CNC小批量加工，都能直接复用三维结构，不需要额外调整壁厚补偿。上下盖的定位柱在合盖时先做预定位，再锁入M3螺钉，哪怕是没有装配经验的现场操作人员，也能快速对齐孔位，不会出现螺钉孔错位、强行锁附导致塑料柱开裂的问题。腔体内部预留的冗余空间还可以容纳小型滤波电路板、接线端子，用户需要给视觉模块额外加装补光灯、外接状态指示灯时，不用重新设计外壳，直接在腔体内扩展安装即可，通光孔周边的平面也可以直接粘贴环形补光灯，光线从镜头四周均匀打光，消除工件表面的阴影，提升复杂光照下的识别稳定性。
