木工雕刻机用可调节路由作业承载夹具

　　在木工定制加工、小型板材开料修边的作业场景里，手持木工雕刻机（即行业常说的路由设备）的作业精度一直是困扰一线操作的核心问题——纯手持作业时，下刀深度的一致性、走刀路径的直线度完全依赖操作人员的手法熟练度，遇到批量加工同规格板材边槽、长直装饰线的工况，很容易出现深浅不一、走线偏移的问题，既浪费板材原料，也会增加后续打磨修整的工时。这套承载夹具的设计，正是瞄准这类现场作业的痛点，为手持路由设备提供稳定的行走承载基准，把原本依赖人工手感的作业转化为依托刚性框架的标准化作业。

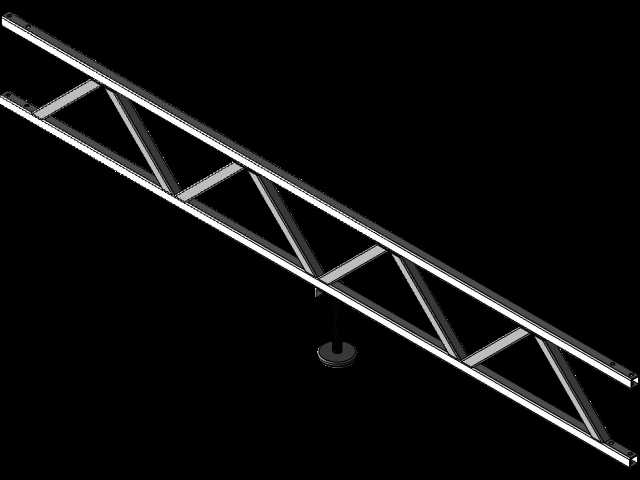

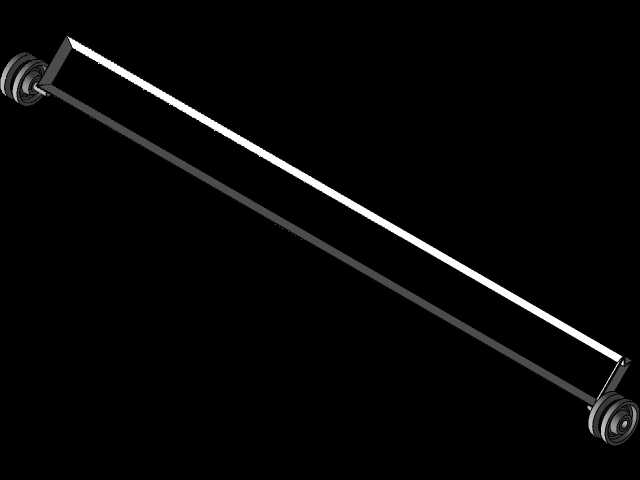

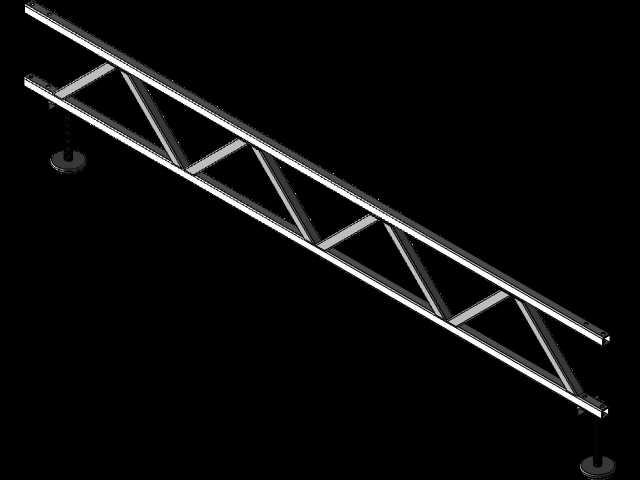

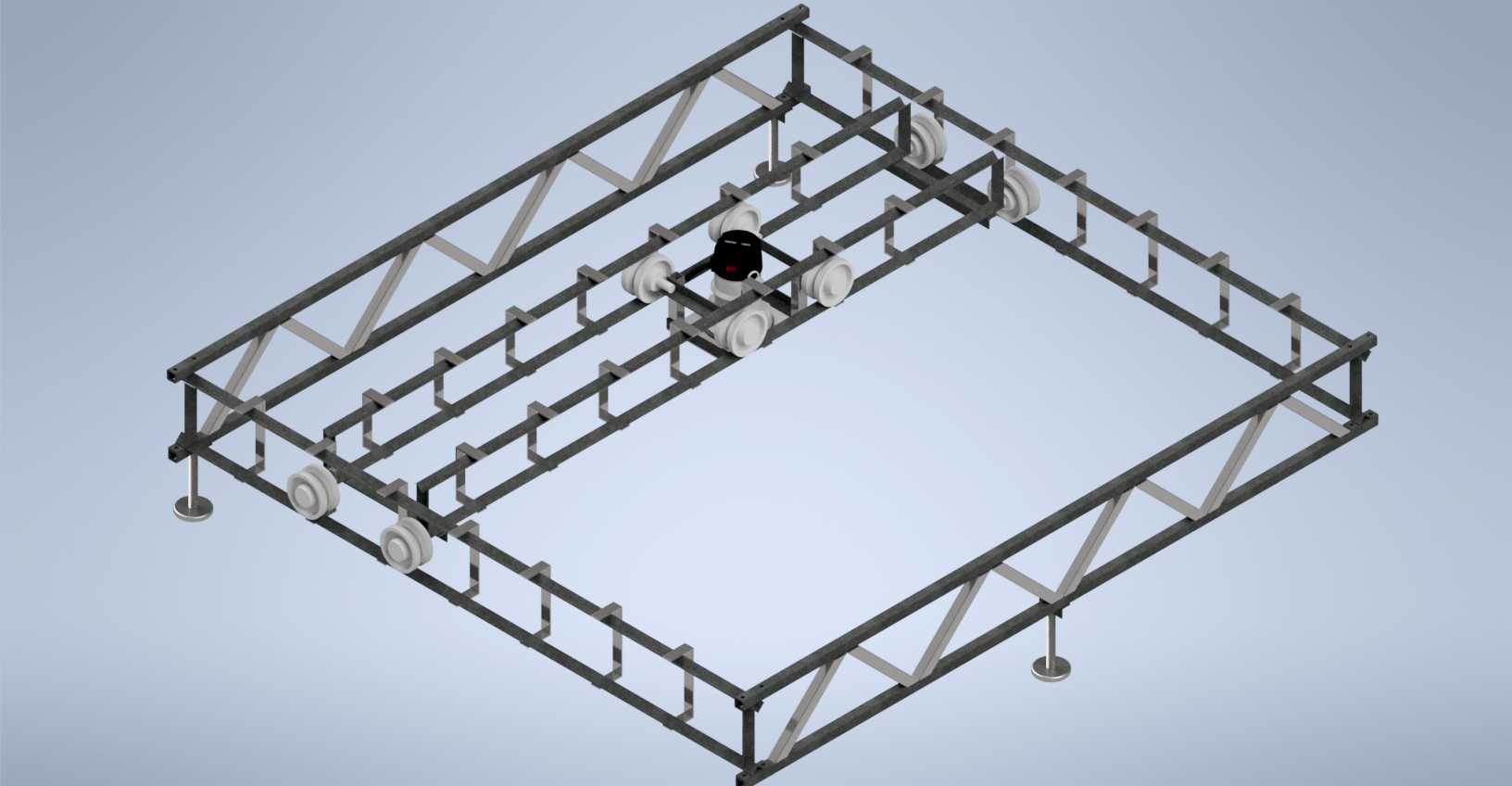

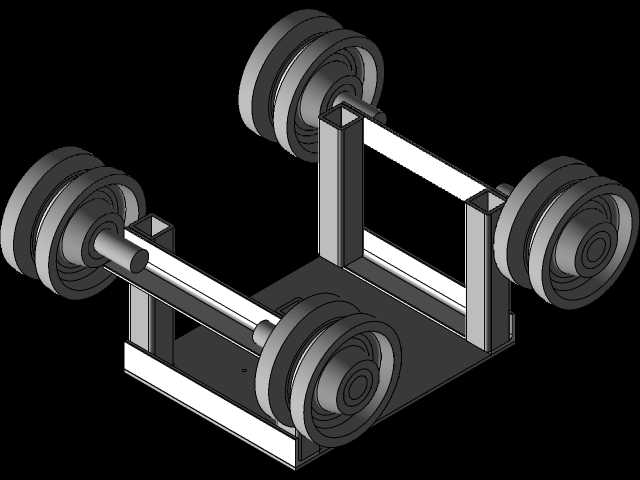

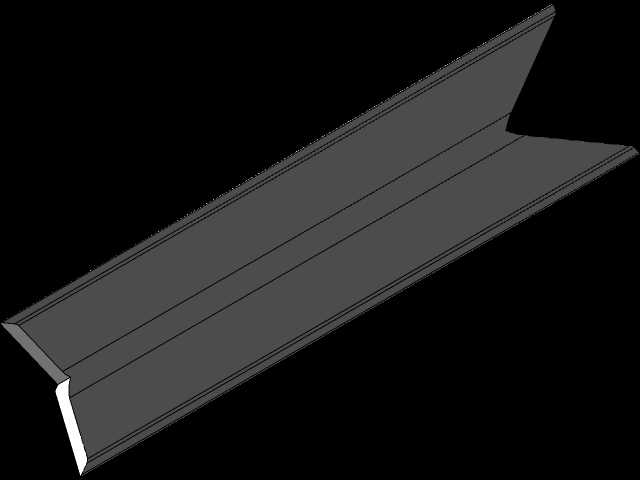

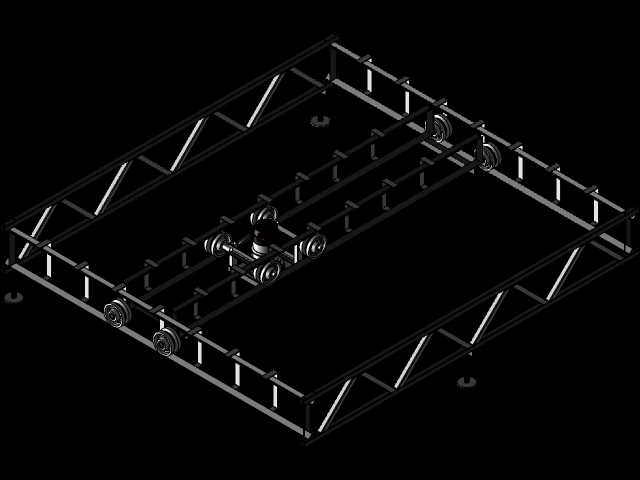

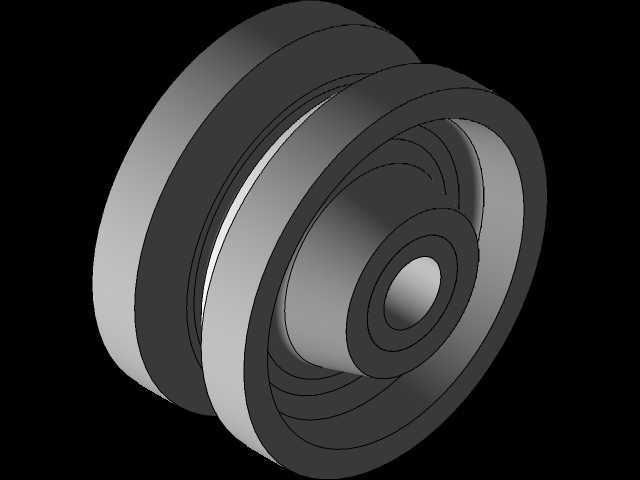

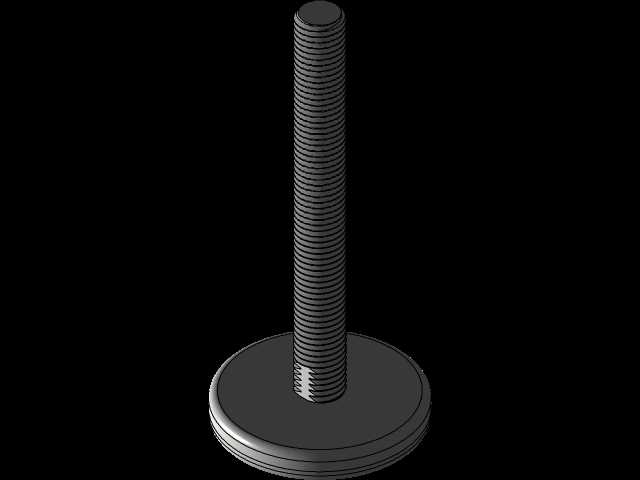

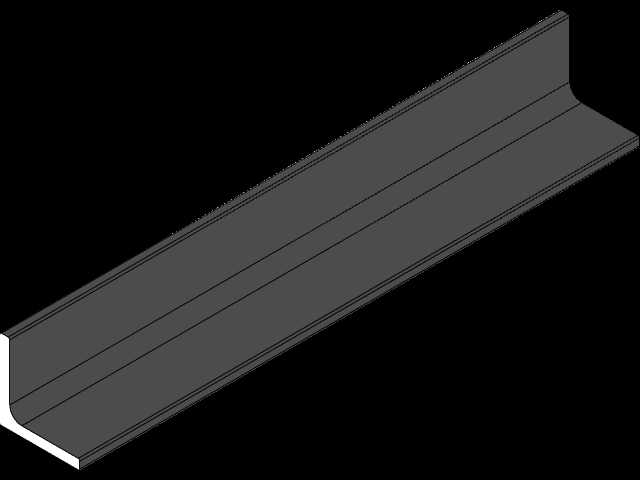

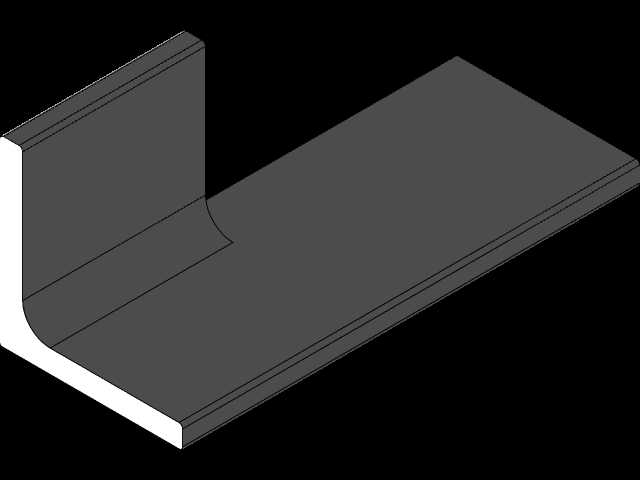

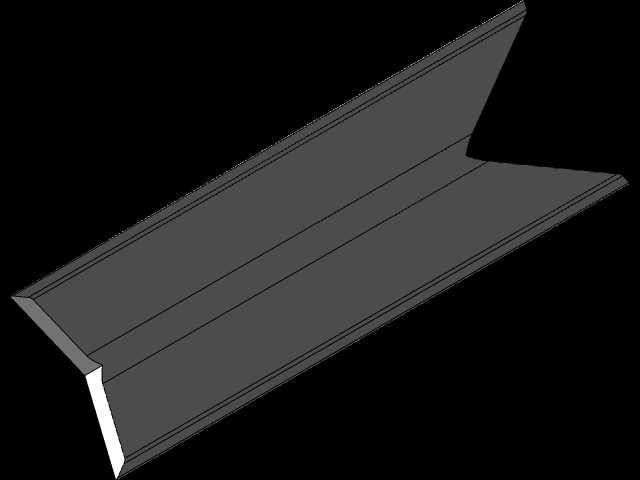

　　整套夹具采用桁架式框架结构作为核心承载主体，框架主体以标准型材拼接成型，斜向支撑筋均匀分布在框架长边的受力段，抵消路由设备作业时产生的振动载荷，避免框架长时间使用后出现形变翘曲。框架的四个支撑端配置了可调平脚结构，作业前可以根据作业台面的实际平整度，逐个调整支脚的伸出长度，让整个框架的承载平面保持水平，避免路由设备行走时出现高低差，保证加工深度的一致性。框架内侧的两侧长边安装了多组导向滚轮，滚轮的轮面贴合路由设备的安装底座两侧，既可以让路由设备沿着框架长边顺畅滑动，也能限制设备的横向窜动，保证走刀路径的直线度，不需要额外划线定位就能完成长直边的加工作业。

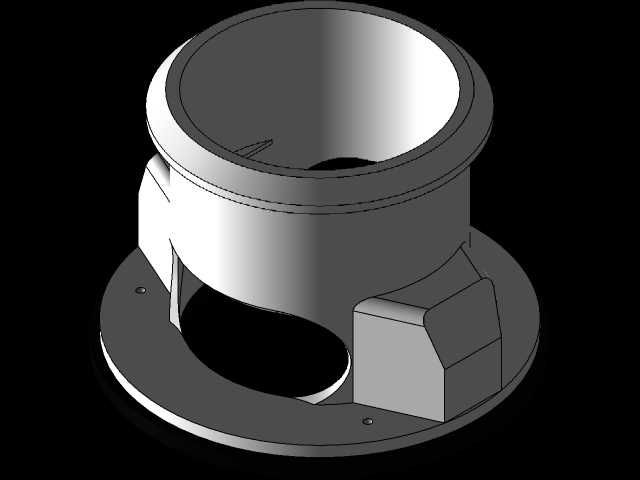

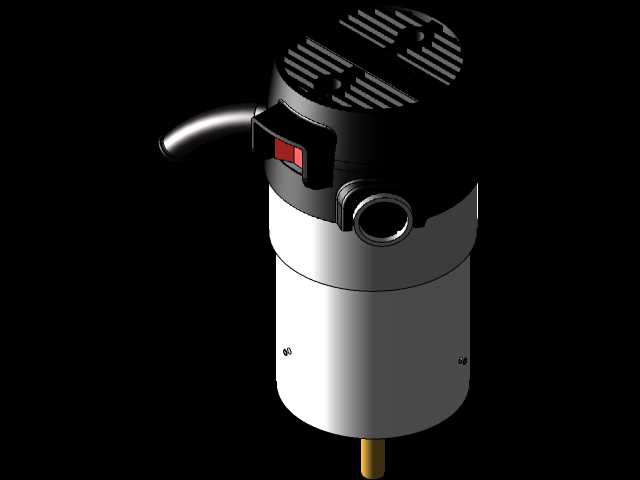

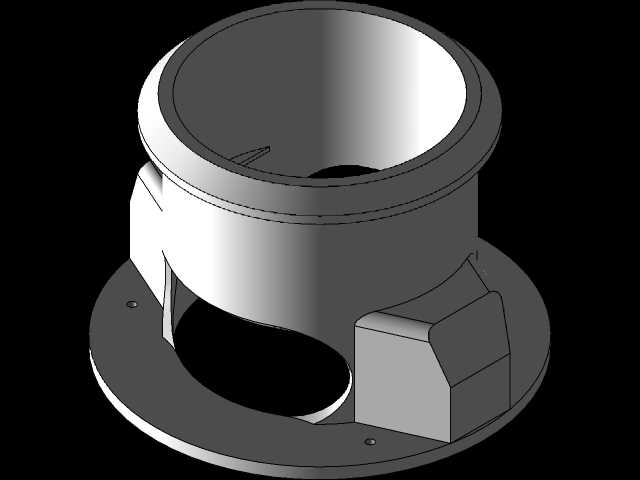

　　这套夹具最初是适配Porter Cable 690LR型号的手持路由设备设计，框架的安装位预留了足够的调节余量，只需要调整导向滚轮的安装位置、更换对应尺寸的设备固定座，就能适配市面上多数同规格的手持木工路由设备，不需要针对不同型号的设备重新制作整套夹具，降低了多设备作业场景下的工装投入成本。框架的整体工作空间尺寸为46x50x1.32-7.18英寸，这个尺寸区间覆盖了常规家装木工、小型家具制作场景里的多数板材加工幅面，支脚的调节行程可以满足1.32英寸到7.18英寸的作业高度需求，不管是加工薄板材的表面开槽，还是厚板材的边部修型，都能通过调平螺钉调整到合适的作业高度，适配不同厚度的加工工件。

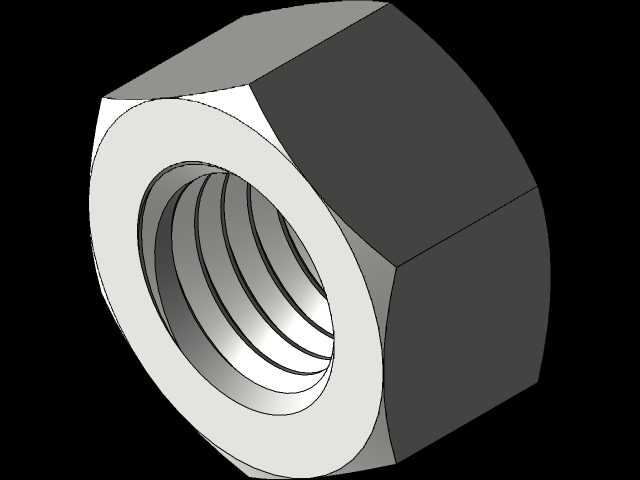

　　框架的连接位置大量采用焊接工艺保证整体刚性，在需要拆装调整的部位采用螺栓连接，比如导向滚轮的安装座、路由设备的固定卡座、可调平脚的连接位，都设计成螺栓可拆卸结构，日常存放时可以把框架拆解成几个分段，减少存储占用的空间，转运到不同作业现场时也更方便携带。滚轮和调平脚都选用了行业通用的标准件，不需要单独定制易损配件，长时间使用后如果出现滚轮磨损、支脚防滑垫老化的情况，可以直接采购同规格的标准件更换，降低后期的维护成本。

　　在电缆走线的设计上，框架上预留了专用的电缆固定位，可以把路由设备的供电电缆沿着框架的型材边固定，避免设备滑动作业时电缆拖在加工面上被刀具割破，也防止电缆缠绕到滚轮或者支脚位置影响作业顺畅度，配套的电缆保护器可以把电缆的弯折半径控制在安全范围内，避免电缆反复弯折出现线芯断裂的问题。框架的边角位置都做了倒床式的圆滑过渡处理，没有尖锐的外露棱角，作业过程中操作人员调整工件或者移动夹具时，不会被锋利的边角划伤，也不会刮花加工工件的表面。

　　实际作业时，只需要把夹具放置在需要加工的板材上，调整四个支脚的高度让框架保持水平，锁紧支脚的固定螺母，把路由设备安装到框架的导向滚轮之间，调整好下刀深度，就可以推动设备沿着框架长边完成长直边的开槽、修边、裁板作业，相比纯手持作业，加工出来的边槽直线度误差可以控制在很小的范围内，批量加工时的一致性也能得到充分保证，哪怕是从业时间不长的新手操作人员，也能借助这套夹具完成高精度的长直边加工作业，降低了对操作人员的技能要求。如果遇到非标准幅面的加工需求，还可以通过拼接同规格框架段的方式拓展作业长度，不需要更换整套工装，适配更多变的现场加工场景。
