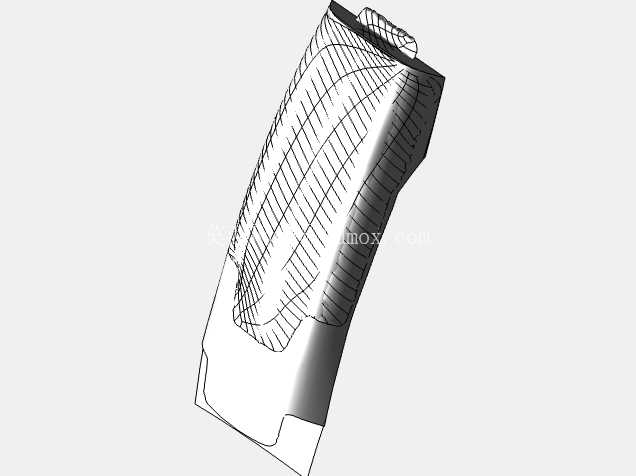

带舱口的长筒异形壳体结构设计

　　在手持类工业检测设备、便携采样仪器的结构开发环节，长筒异形壳体的设计往往需要兼顾握持手感、内部器件排布、舱口开合可靠性这几个核心维度，本次呈现的壳体结构，正是针对这类便携设备的使用场景做的定向优化。先从实际应用场景说起，这类带侧开舱口的长筒壳体，大多用在需要频繁更换内置耗材、取出采样样本或者更换电池模组的便携设备上，比如工业用手持气体检测仪、管道内窥检测手柄、野外水质采样器的握持主机部分，操作人员往往需要戴劳保手套完成操作，所以舱口的开合逻辑、壳体的握持弧度都不能按照消费电子的轻薄思路来做。从设计思路上看，整个壳体采用变截面长筒构型，不是规则的圆柱或者方管形态，握持区域做了内收的弧面过渡，对应手掌虎口贴合的位置做了1.

　　2度的斜切处理，避免长时间握持时硌手，筒身上段的网格加强筋不是装饰性结构，是做了壁厚0.8mm的内凹网格，既可以提升壳体的抗挤压强度，又能在表面做防滑处理，不需要额外贴防滑胶垫，减少装配工序。舱口的位置设置在壳体下半段的侧方，没有采用常见的端盖开合方式，是考虑到设备竖直放置或者手持操作时，侧开舱口不会让内部的电池或者采样模块直接滑落，舱口的配合边做了0.3mm的止口设计，配合硅胶密封圈可以达到IP54的防护等级，满足工业现场多粉尘、偶尔溅水的使用要求。再说到尺寸与安装边界，整个壳体的总长控制在185mm，最大截面处的外接圆直径是42mm，最小握持段的直径是32mm，这个尺寸区间刚好适配成年男性戴丁腈手套后的握持围度，

　　不会过粗导致握持费力，也不会过细导致内部放不下18650电池组、采样泵核心模组。壳体内部做了三条轴向的定位筋，筋高1.5mm，用来卡装内部的PCB安装架，不需要额外打螺丝固定，安装架顺着筋条滑入到底部后，通过舱口位置的一个卡扣就能完成轴向定位，减少螺丝使用量的同时，也方便后期维护拆解。壳体上端的收口结构是用来安装检测探头或者操作按键面板的，收口处做了一圈2mm宽的定位台阶，面板安装后不会突出壳体表面，避免设备放置时刮花按键面板，台阶处预留了0.5mm的胶槽，点胶固定后面板和壳体之间可以实现无缝衔接，防止粉尘从接缝处进入内部。很多工程师做这类长筒壳体的时候，容易忽略壁厚均匀性的问题，这个壳体在变截面的位置都做了壁厚过渡，

　　整体壁厚保持在2mm±0.1mm，网格加强筋的位置做了局部减胶，避免注塑成型时出现缩痕，同时加强筋的网格密度控制在10mm一格，既保证强度，又不会因为筋位过密导致注塑时走胶困难。舱口的开合卡扣设置在舱口的上端位置，卡扣的按压力度设计在15N左右，戴手套操作时不需要太用力就能按开，同时卡扣的卡合量做了1.2mm，设备在1.2米高度自由跌落时，舱口不会意外弹开，避免内部器件掉落损坏。壳体底部做了一个平面的支撑位，让设备可以竖直放置在工作台面上，不需要额外搭配底座，支撑位的四个角做了R2的圆角，避免放置时刮花工作台面，同时底部预留了挂绳孔的安装位，可以穿手腕挂绳，防止高空作业时设备脱手坠落。从结构强度验证的角度看，这个壳体的网格加强结构可以让整体的抗扭强度提升40%左右，在施加20N·m的扭矩时，壳体不会出现永久变形，满足工业现场粗暴使用的需求，舱口经过5000次开合测试后，卡扣的卡合力衰减不超过10%，可以满足设备全生命周期的使用要求。另外在设计时也考虑了模具加工的可行性，整个壳体的脱模斜度控制在1.5度，所有的内凹结构都没有做内侧抽芯，网格加强筋都是顺着脱模方向设计的，减少模具的抽芯机构，降低模具加工成本，也能提升注塑生产的良率，避免因为复杂抽芯导致的飞边、缺胶问题。
