恩凯RPF1改装轮毂逆向扫描结构

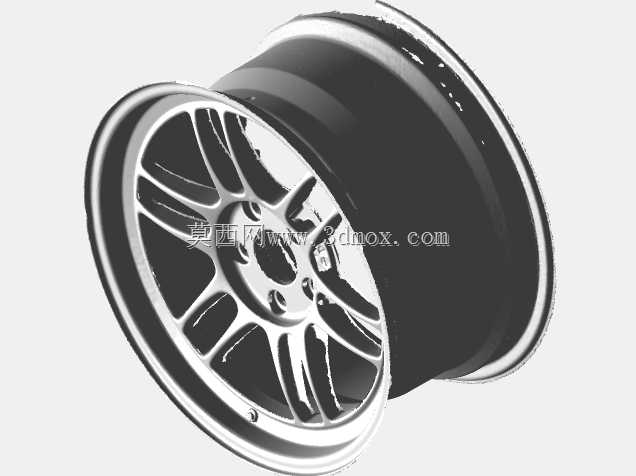

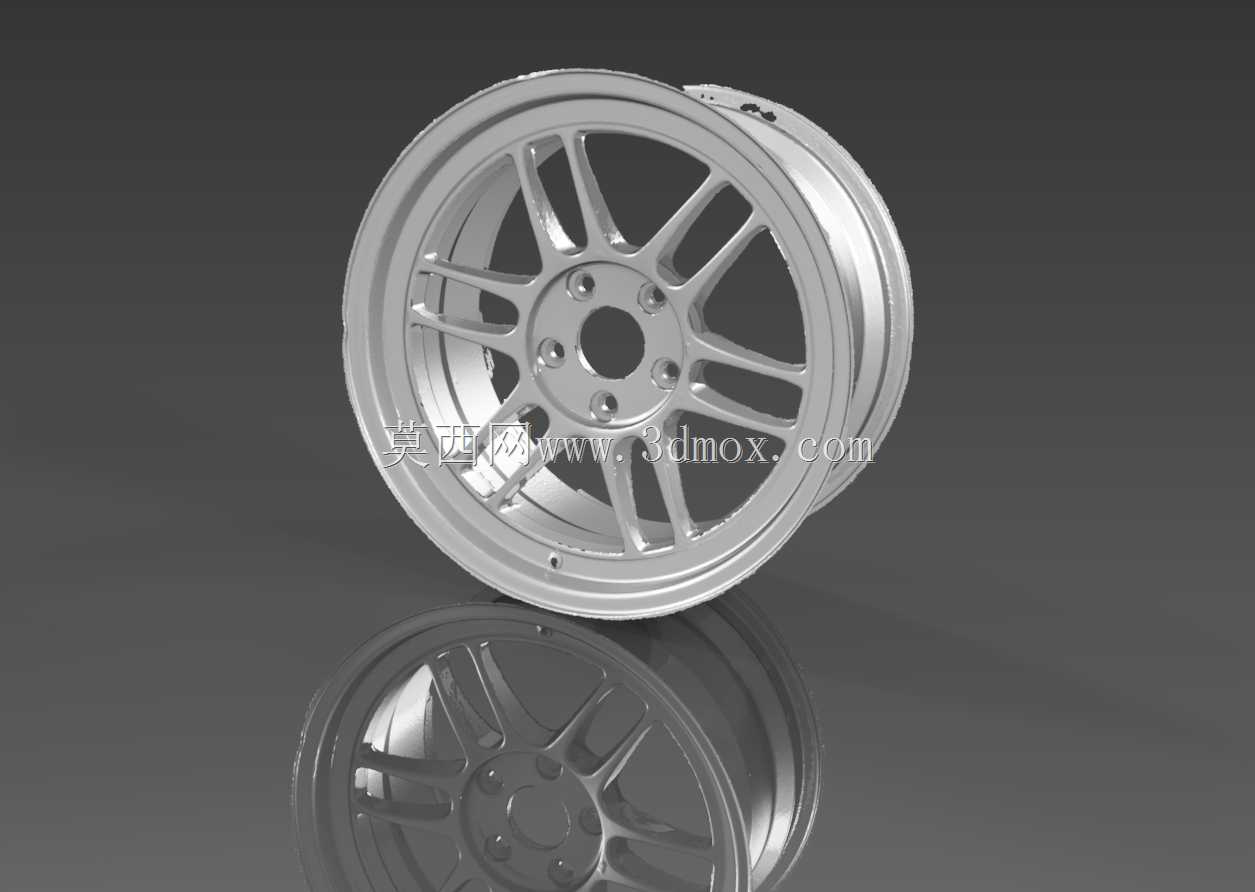

　　该逆向对象为乘用车改装轮辋总成，采用多辐条轻量化造型，轮盘区域由放射状细辐条构成，辐条之间保留较大镂空面积，既为制动系统散热提供气流通道，也降低轮辋自身旋转质量。轮辋筒体、轮缘、胎圈座与轮盘过渡区均按实物外轮廓进行三维重建，可用于改装车外观校核、轮包空间分析、制动卡钳干涉检查以及轮胎装配关系验证。

　　从实际装车场景看，这类轮毂主要面向街道性能车、赛道日车辆和姿态改装车辆。设计时不能只关注正面造型，还要同时处理轮辋宽度、偏距、中心孔、螺栓孔分布、轮缘高度和筒体内侧避让空间。较宽的轮辋能够支撑更宽的轮胎接地面积，但在转向、跳动和满载压缩过程中，容易与翼子板内衬、减振器筒身、悬架摆臂、制动卡钳及平衡杆发生边界干涉，因此三维数据在整车总布置阶段具有直接参考价值。

　　轮盘正面采用分叉式细辐条布局，辐条从中心安装座向轮缘方向延展，并在靠近外圈处形成多组开口。该结构视觉上轻盈，工程上也有利于空气流经制动盘表面。制动热量若长期积聚，会降低摩擦片稳定性并加速制动液升温，大开口轮辐可以让车辆前进时的气流更顺畅地穿过轮腔，将制动盘和卡钳表面热量带走。对于频繁制动的山路或赛道工况，轮辐开窗方向、开口面积和卡钳与辐条之间的间隙都需要重点核查。

　　安装区域是轮毂承载的核心。中心孔需要与车辆轴头定心直径匹配，若中心孔偏大，需通过变径圈实现同轴定位；螺栓孔则承担夹紧和传力作用，孔位分布圆、孔数、孔径和螺栓座面形式必须与车辆轮毂轴头一致。模型重建时应保留中心凸台、螺栓孔周围沉台以及辐条根部加厚区域，这些位置在转弯冲击、加速牵引和制动反力矩作用下应力集中明显，不宜在后续改型中简单削薄。

　　轮辋筒体部分包含外轮缘、内轮缘、胎圈座和槽底结构。轮胎安装时，胎圈依靠胎圈座与轮缘凸肩定位，充气后胎圈与座面形成紧密配合。轮缘高度会影响轮胎脱圈阻力，也会影响低扁平比轮胎在侧向载荷下的支撑感。槽底区域则为轮胎拆装提供胎圈越过空间，若改装设计中忽略槽底轮廓，可能出现轮胎难以装配或充气后定位不正的问题。

　　外形边界方面，宽轮辋与较大负值偏距会让轮胎外侧更接近翼子板边缘，虽然能够获得更饱满的轮拱视觉效果，但也会增加刮蹭内衬和翼子板的风险。设计校核应沿悬架跳动行程检查轮胎外侧、内侧、上方和后方的最小间隙，同时把转向极限角度纳入分析。前轮还需关注大角度转向时轮胎肩部与减振器、卡钳、转向拉杆的距离；后轮则需重点关注满载压缩时轮胎与轮拱、拖曳臂或后桥部件的关系。

　　逆向扫描数据能够保留实物的曲面起伏、轮缘倒角、辐条背面拔模和加强筋形态，适合作为二次设计的基准。若用于工程改型，可在扫描模型基础上重构轮辐截面、调整轮辋宽度和偏距，再结合材料工艺评估铸造或锻造方案。重力铸造、低压铸造和锻造工艺对壁厚过渡、补缩路径和局部加强形式有不同要求，辐条根部与轮辋交接处应避免突变截面，减少应力集中。

　　在制动匹配方面，大直径制动盘和多活塞卡钳对轮内空间要求更高。轮辋内径、辐条背面凹陷深度和卡钳周向位置共同决定能否避开制动部件。借助三维数据，可以在未加工实物前模拟卡钳随轮毂转动的相对位置，检查平衡块安装区域是否与卡钳冲突，也能判断轮胎充气嘴、胎压传感器和轮辋气门口的操作空间。

　　该模型的价值不在于单纯展示轮毂外观，而在于把轮辋、轮辐、安装座、胎圈座和轮内避让空间作为一个完整装配边界来处理。结构设计人员可据此开展改装轮距推算、轮胎选型、轮拱间隙复核和制动套件适配；建模人员可依据扫描曲面进行参数化重建，在保留原有造型特征的同时修正数据缺失区域，使成果服务于整车布置、零部件改型和虚拟装配验证。
