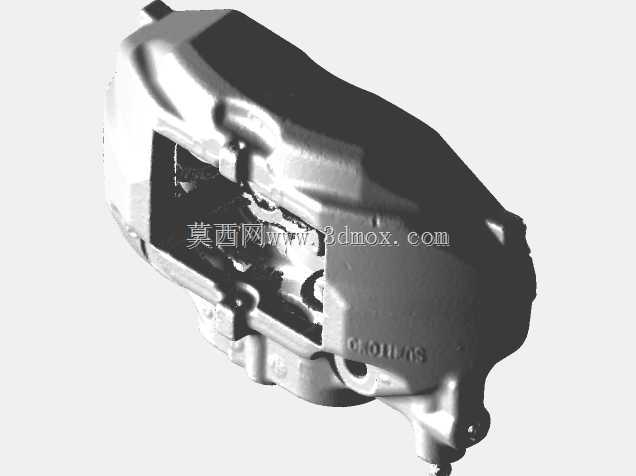

汽车整体式液压制动卡钳三维结构

　　在乘用车与轻型商用车的盘式制动系统中，制动卡钳是直接决定制动效能、制动平顺性与行车安全的核心执行部件，本次呈现的整体式制动卡钳结构，适配多数主流家用车型的前轮制动配置，区别于分体式卡钳的拼接结构，整体式钳体采用一体化铸造成型后经多工序机加工完成，在抗制动抖动、钳体刚性表现上更适配民用车辆的日常使用工况。从实际装车场景来看，这类卡钳多匹配通风制动盘使用，安装位置处于转向节的安装支座上，工作时通过制动管路输入的液压推力，推动卡钳内部的活塞组件将两侧摩擦片压紧在制动盘端面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车的动作需求。

　　从结构设计逻辑来看，该卡钳采用单活塞浮动式结构设计，钳体可沿安装导向销做小范围轴向滑动，制动时活塞侧的摩擦片先贴合制动盘内侧，随后钳体反向滑动带动外侧摩擦片同步压紧制动盘，相比对置多活塞结构，这种设计结构更紧凑、整体重量更低，对安装空间的占用更小，同时后期维护更换摩擦片的操作门槛更低，适配民用车辆维保便利性的需求。钳体的外形轮廓完全避让周边转向拉杆、轮毂轴承、防尘罩等相邻部件的运动边界，安装耳位的孔距、螺栓规格完全对应常规转向节的安装接口，不需要额外做转接座适配即可完成装车，钳体侧面预留的放气螺钉位置处于钳体腔体最高点，可在维保排气时完全排净腔体内的空气，避免制动管路气阻导致的制动踏板发软、制动力不足问题。钳体内部的活塞腔加工精度直接决定制动液压的密封性能，腔体表面的粗糙度、圆柱度公差控制在微米级，搭配矩形橡胶密封圈实现活塞的动密封与回位功能，制动解除时密封圈的弹性变形可带动活塞回位少量距离，保证摩擦片与制动盘之间保留合理的间隙，避免行驶过程中出现拖磨、制动盘异常升温的问题。卡钳外侧的摩擦片安装槽设置有防振弹片的卡位结构，可在车辆行驶过程中缓冲摩擦片的振动，降低制动时的异响概率，导向销位置配套有橡胶防尘套，可阻挡路面泥沙、水渍进入导向销滑动面，避免长期使用后导向销卡滞导致的偏磨、制动拖滞故障。

　　从安装边界尺寸来看，该卡钳适配15寸及以上轮毂的安装空间，卡钳外轮廓与轮毂辐条内表面保留足够的安全间隙，不会在车辆行驶、转向过程中出现运动干涉，钳体的进油口位置采用标准制动管螺纹接口，可直接匹配常规规格的制动硬管与软管连接，不需要额外改动管路走向。在结构建模过程中，完整还原了钳体的加强筋布局，这些加强筋分布在钳体受力集中的安装耳、活塞腔外侧位置，可在不额外增加过多钳体重量的前提下，提升钳体在最大制动压力下的结构刚性，避免高压制动时钳体出现过大的张开变形，保证摩擦片与制动盘的全面接触，提升制动效能的稳定性。

　　摩擦片的背板形状、摩擦材料厚度完全对应卡钳的安装槽尺寸，摩擦片上设置的磨损报警片位置可在摩擦材料磨损到极限位置时，与制动盘接触发出尖锐异响，提醒驾驶员及时更换摩擦片，避免摩擦片背板直接刮伤制动盘。这类整体式浮动卡钳的制造成本适中、可靠性经过多年市场验证，在多数量产家用车型上有广泛的应用，建模过程中完整还原了所有装配细节，包括导向销的润滑槽、防尘套的安装卡槽、活塞的防尘封结构，可用于制动系统结构教学、改装方案验证、维保作业模拟等场景，也可作为整车底盘三维装配的配套部件使用，帮助结构设计人员核对制动系统与周边悬架、转向、轮毂部件的装配间隙，提前排查设计阶段的干涉风险。
