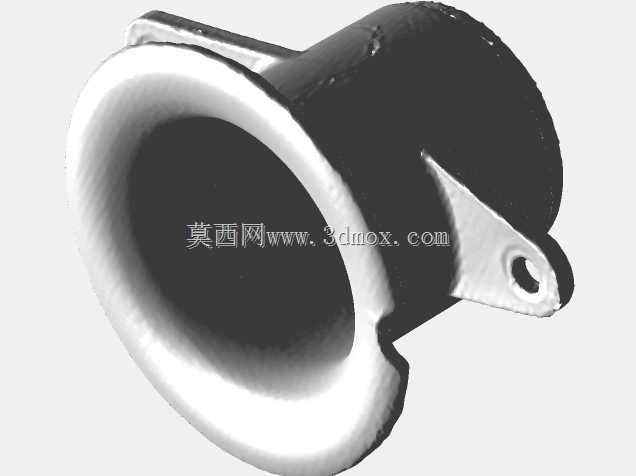

摩托车ITB系统专用进气喇叭结构设计

　　在摩托车高性能动力改装领域，独立节气门体（ITB）系统的进气端部件设计，直接决定了高转速区间的进气充量效率与油门响应速度，这款进气喇叭就是针对ITB系统进气端优化开发的专用导流部件。不同于原厂进气系统的稳压腔式布局，ITB系统取消了共用进气腔，每个气缸对应独立的节气门体，进气喇叭作为节气门入口的导流结构，需要在有限的安装空间内完成气流的平顺导入，避免进气道入口处出现气流分离、紊流扰动，直接影响各缸进气均匀性与容积效率。

　　从实际装车场景来看，这类进气喇叭多用于大排量多缸摩托车的赛道改装、街道性能升级场景，安装位置位于节气门体的进气侧，替代原厂的进气导管入口结构，部分改装方案中会配合专用冬菇头空滤或者独立进气风罩使用。设计过程中首先要匹配对应ITB节气门的入口口径，喇叭口的扩口角度、过渡圆弧曲率是核心参数，入口处的大圆角扩口结构可以降低进气阻力，让气流从大气环境进入节气门时的流速变化更平缓，减少节流损失，尤其是在节气门全开、高转速大流量进气工况下，平顺的导流曲面能避免气流在管壁处形成涡流，让更多新鲜充量顺畅进入气缸，提升动力输出的响应速度。

　　结构设计上，这款进气喇叭采用了一体化的安装固定支耳结构，支耳上预留的安装孔位可以直接通过螺栓固定在节气门体的对应安装座上，不需要额外设计转接支架，减少了安装环节的累计公差，同时支耳的位置避开了节气门拉杆、喷油器线束等周边部件的运动与布置空间，避免装车后出现干涉问题。喇叭主体的筒身长度经过匹配计算，既要利用进气谐振效应提升特定转速区间的充气效率，也要控制整体外廓尺寸，避免超出摩托车车架、油箱周边的安装边界，保证改装后不会与原车覆盖件、转向结构产生磕碰。

　　材质选择上这类部件多采用轻量化铝合金或者高强度工程塑料制作，在保证结构强度、耐受发动机舱高温环境的前提下尽可能降低重量，内壁的光滑度也有明确要求，避免粗糙表面带来的气流摩擦阻力。不同于民用车辆的进气部件，改装用ITB进气喇叭不需要兼顾低速扭矩的宽泛输出特性，设计目标更偏向高转速区间的进气效率提升，喇叭口的型线经过气流仿真优化，能够让进入节气门的气流保持更稳定的层流状态，提升喷油器喷出油雾与空气的混合均匀度，不仅能提升动力输出，也能在一定程度上优化高转速工况下的燃烧稳定性。

　　安装边界方面，这款进气喇叭的轴向长度、径向最大直径都严格匹配对应型号ITB节气门的安装尺寸，扩口端的边缘做了卷边强化处理，避免长期使用中出现边缘变形，固定支耳的厚度经过强度校核，能够承受车辆行驶中的振动载荷，不会出现固定点断裂的问题。实际装车测试中，匹配合理的进气喇叭能够让ITB系统的油门响应更跟手，高转速区间的进气声浪更扎实，同时减少进气紊流带来的异常噪音。对于三维结构设计从业者来说，这类进气部件的设计难点不在于复杂的曲面造型，而在于对进气流体特性的理解、安装空间的精准校核，以及与周边配套部件的尺寸匹配，每一处曲面曲率、每一个安装点的位置，都需要结合实际装车工况反复调整，才能在有限的空间内实现进气效率的最优解。
