埃舍尔天空与水主题镂空艺术雕塑摆件

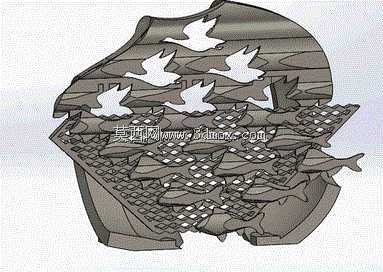

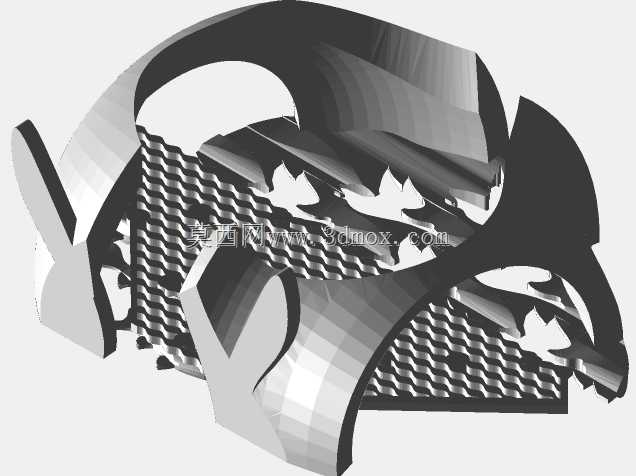

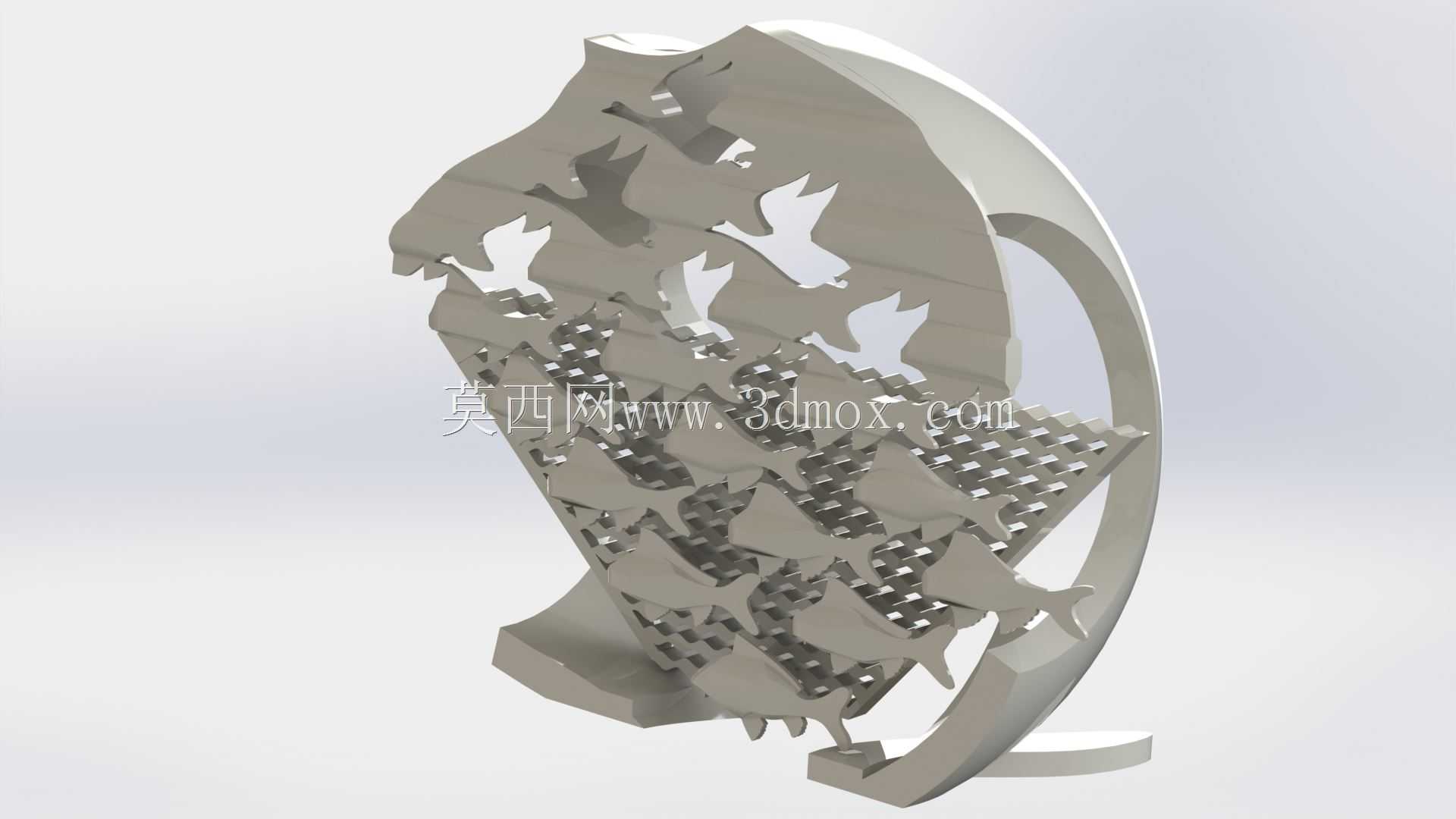

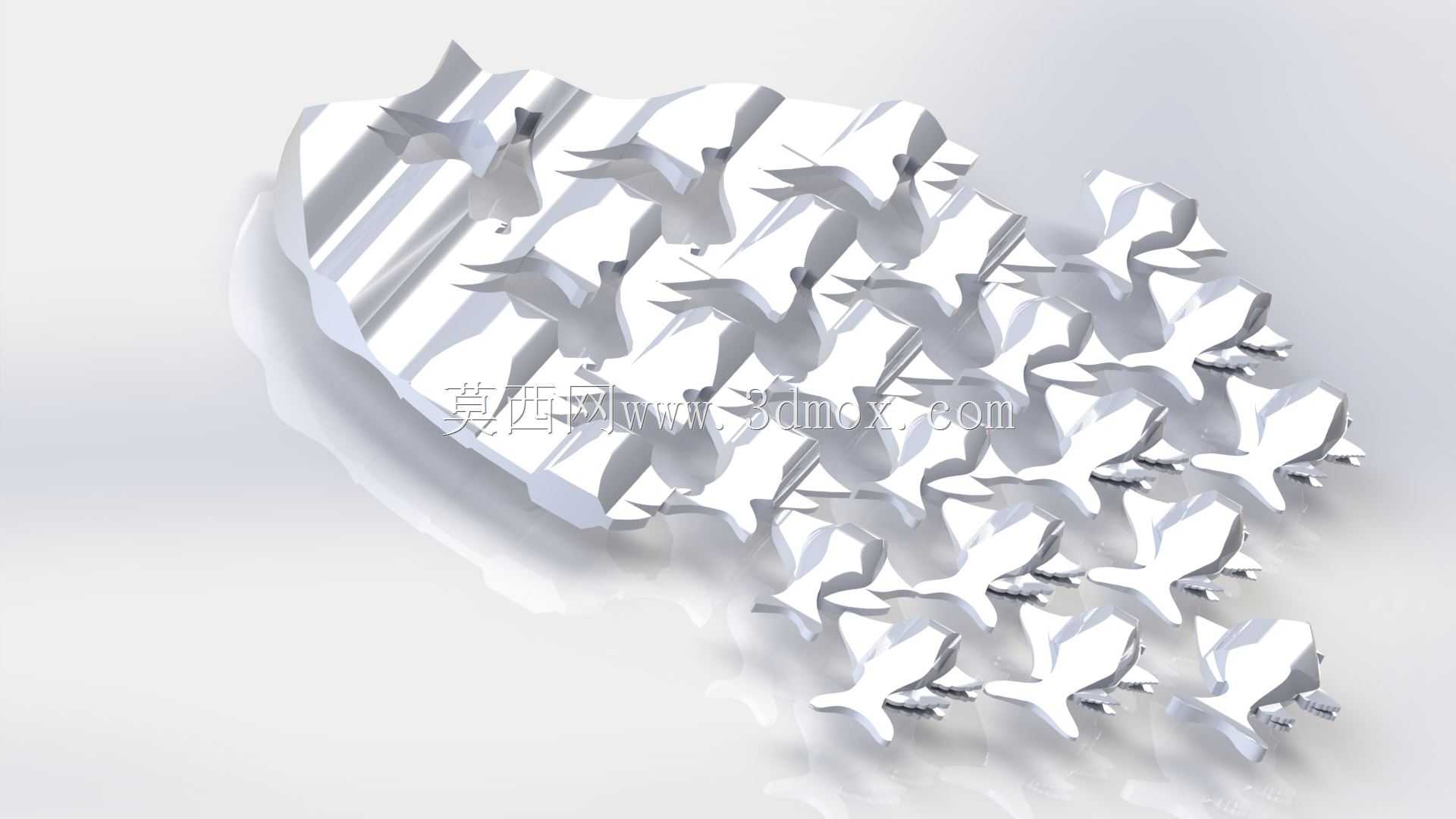

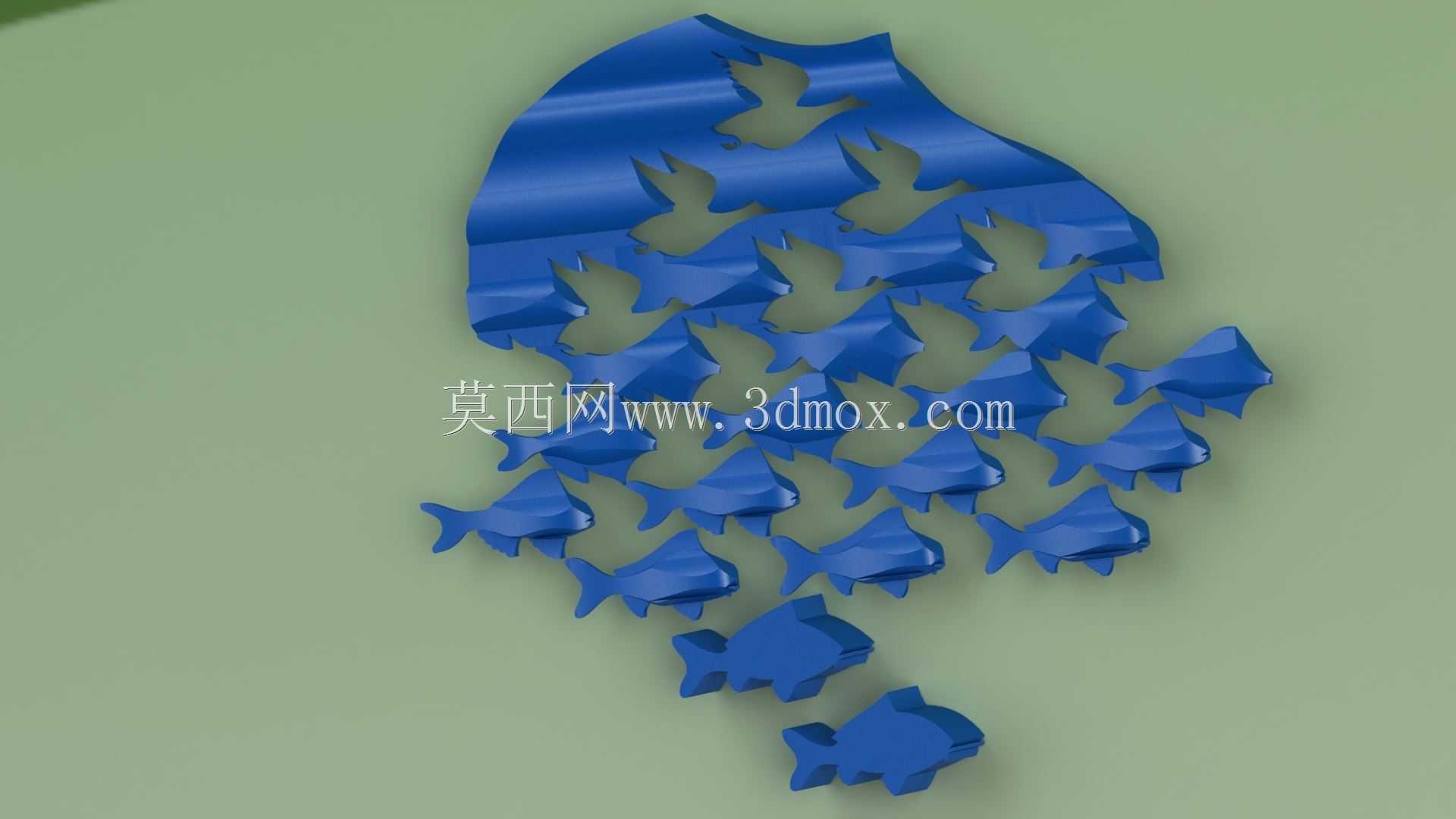

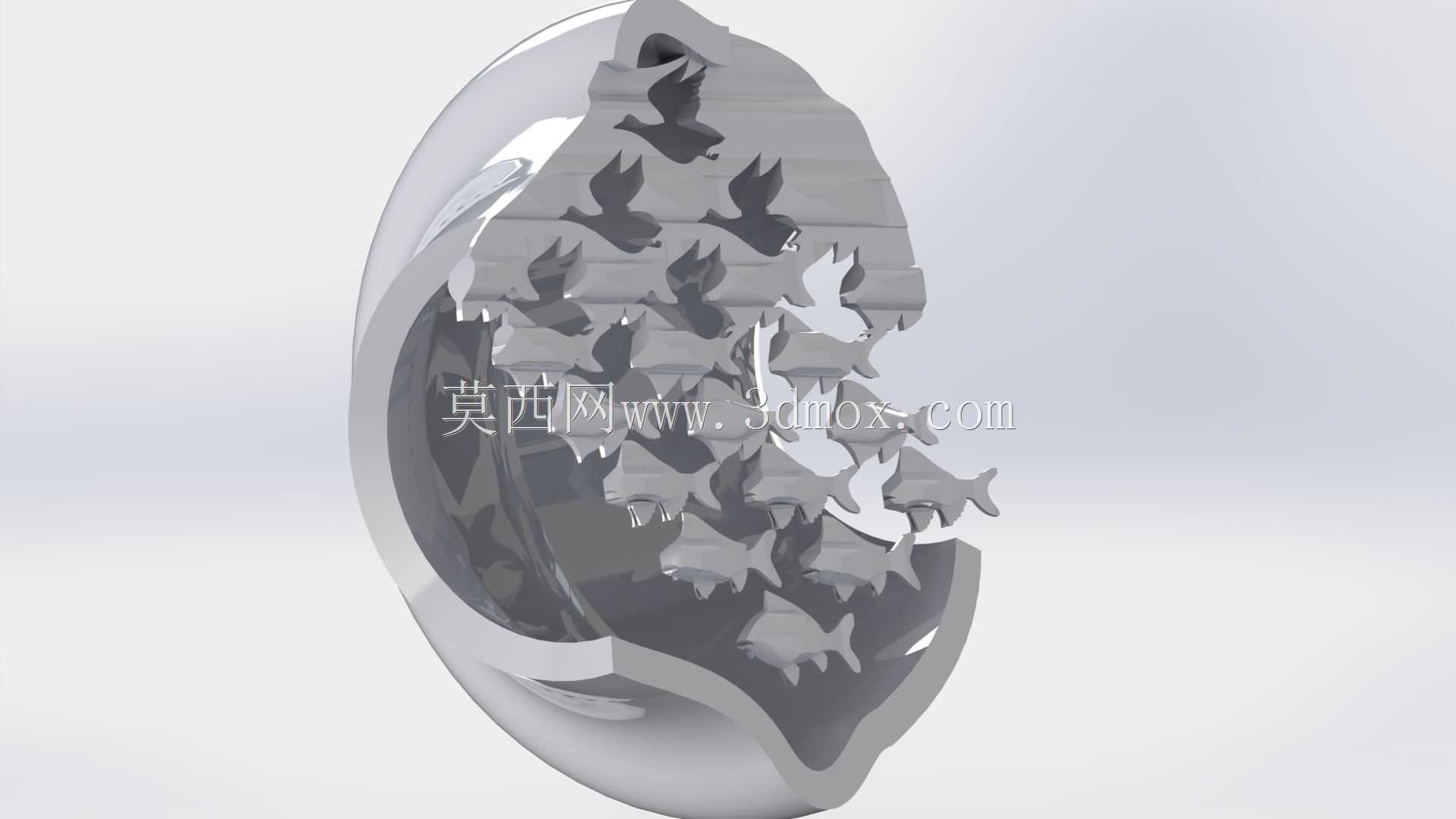

　　这件作品的核心并不是承担传动、承载或密封任务的机械零件，而是把经典平面视错觉图案转化为可被增材制造设备逐层成型的空间实体，因此在建模阶段首先要处理的，不是常规机械设计中的配合公差，而是二维轮廓向三维厚度过渡时的连续性问题。鸟形与鱼形的剪影在中部区域相互咬合，上半部分飞鸟轮廓逐渐清晰，下半部分游鱼轮廓逐渐完整，中间过渡带同时保留两类形态的边界线。若直接把平面图案拉伸成等厚板件，侧面会出现生硬的直壁，视觉上更像切割标牌，缺少雕塑的体量感；因此整体外轮廓采用椭球形包裹，内部镂空区域沿曲面法线方向保留壁厚，使光线从不同角度穿过时，鸟和鱼的阴影能够在承载面上形成层次变化。

　　从实际摆放场景看，这类物件更适合放置在设计工作室展架、文创空间橱窗、3D打印工艺展示区或教学实验台。它的用途不在于与其他机构装配，而在于验证复杂镂空结构的成型可行性：细小的鳍部、喙部、尾羽和相邻轮廓之间的连接桥都属于易断特征，设备选型时需要优先考虑光斑直径较小、层厚控制稳定的成型方式。若采用熔融沉积工艺，悬垂角度较大的鸟翼下方和鱼腹位置会产生支撑，拆除时容易把细小鳍条连带拉断；若采用光固化工艺，细小特征的还原度更高，但清洗内腔残留树脂时要注意镂空通道是否足够让液体回流。椭球外形没有尖锐安装边，也不需要螺栓孔、定位销或卡扣接口，摆放边界主要由底座接触面积决定；若后期要加透明亚克力底座，可在底部预留一个浅平面，避免曲面接触造成晃动。

　　结构处理上，最容易出问题的是相邻剪影之间的窄连接区。平面图案里两条线看似只是靠近，转成实体后如果壁厚小于设备最小可成型尺寸，就会在切片阶段生成断续路径，成品表现为缺肉或脆断。建模时需要把这些区域按最小特征宽度反向检查：过窄的缝隙适当放大，保证未成型材料或支撑材料能够取出；过薄的连接桥适当加宽，但又不能破坏鸟鱼轮廓的识别度。外椭球的壁厚不宜完全均匀，因为顶部飞鸟区域镂空密集，剩余材料呈条状分布，刚性较弱；下部鱼形区域面积较大，可承受稍薄壁厚。实际调整时，可让外轮廓承载边保持连续，内部细小形态通过短肋与外壁衔接，避免打印完成后从平台取下时局部变形。

　　设计思路上，这件作品把“天空”和“水”的转换关系放进同一个闭合体量中：上部负形更像鸟群之间的天空，下部负形逐渐转为鱼群之间的水流。三维化以后，这种转换不再只依赖纸面黑白关系，而是依赖实体、孔洞和光影共同作用。观察角度变化时，某些孔洞从正面看是鸟身轮廓，从侧面看又会与鱼鳍重叠，因此曲面分模线不能压在剪影主体上，否则会把连续图案切断。若用于数控加工而非打印，整体镂空内腔的刀具可达性较差，五轴加工也难以深入椭球内侧，所以更适合增材制造或铸造后修形；若走铸造路线，蜡模变形和清砂通道需要提前考虑，过小的内孔会导致砂料残留。

　　外形边界方面，椭球长轴方向决定展架占用宽度，短轴方向决定前后稳定距离，底部若不另设底座，应把最低点处理成小范围平切面，使接触不是点接触。作品不需要与轴、轴承、导轨或电机连接，也没有运动载荷，所谓安装边界更多是摆放和包装边界：外围突出的鸟喙、鱼尾和翅尖属于碰撞薄弱点，运输时泡沫内衬要按外轮廓让位，不能只顶住椭球两端。对于教学或工艺展示，这个模型还可用来讲解切片方向对表面质量的影响：竖直摆放时层纹沿高度分布，侧面细节较清晰，但支撑量增加；平躺摆放时底部支撑少，正面图案却可能被层纹削弱。通过调整壁厚、镂空间隙、最小圆角和底部支撑面，可以在视觉还原度与可制造性之间取得平衡，使视错觉图案真正成为可触摸、可展示、可稳定成型的空间雕塑。
