弹簧式家用捕鼠夹结构设计

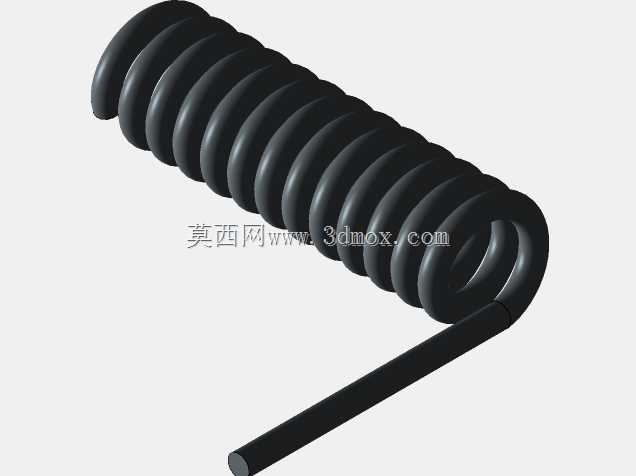

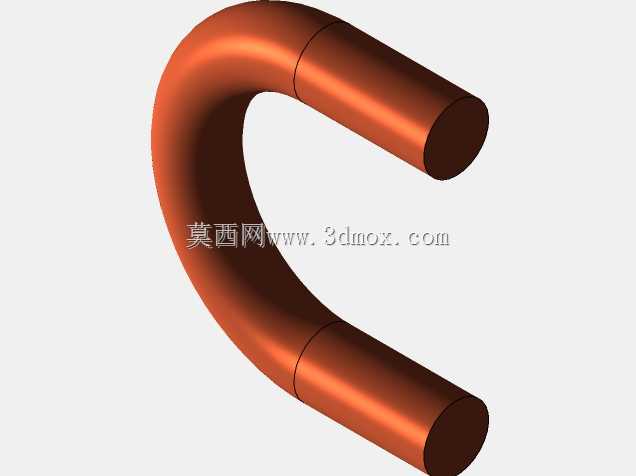

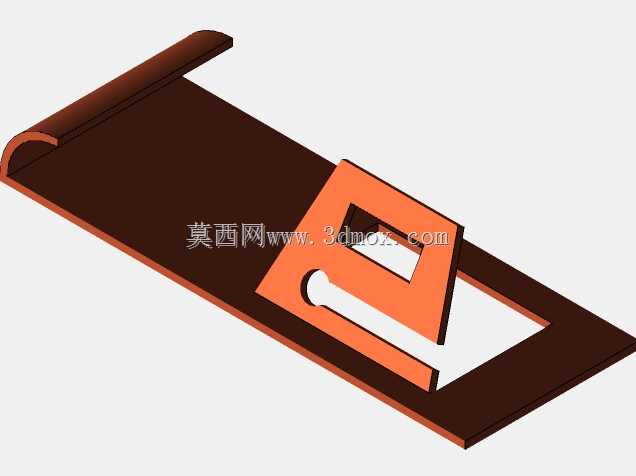

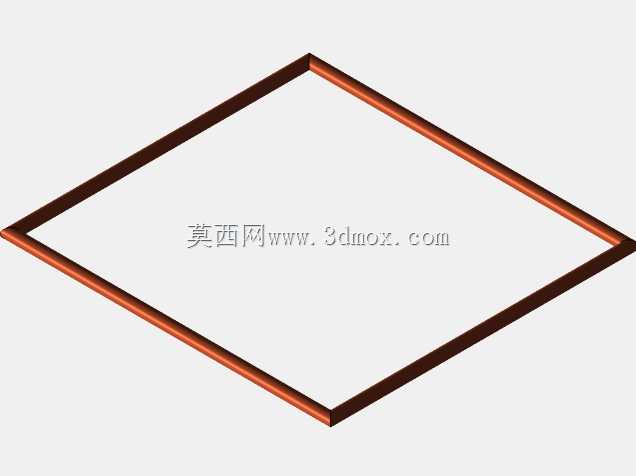

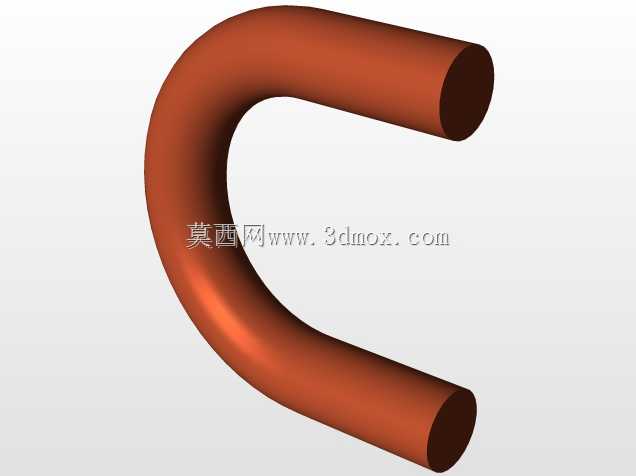

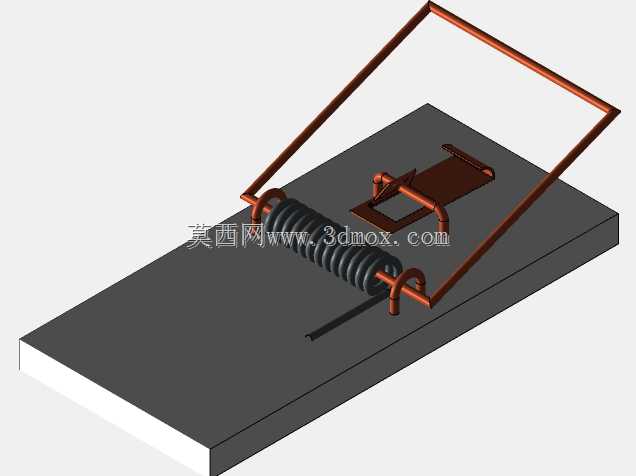

日常居家、小型仓储、餐饮后场等场景中，鼠类侵扰一直是影响卫生环境、破坏存储物品的常见问题，这类弹簧式捕鼠夹作为物理灭鼠的常用器具，依靠纯机械结构实现触发夹持，无需外接能源，布设灵活，相比药剂灭鼠方式不存在误食风险，也不会像电子灭鼠设备受供电条件限制，适配多数需要防控鼠患的零散点位布设。从结构设计逻辑来看，整个捕鼠夹以矩形平板作为安装基座，基座承担所有功能部件的承载作用，布设时可直接放置在墙角、管道旁等鼠类活动路径上，也可通过基座上的预留孔位使用螺丝固定在特定位置，避免被鼠类拖拽移位。核心的施力部件采用扭转弹簧结构，弹簧两端分别连接基座与方形夹持框，装配状态下弹簧处于预压缩储能状态，一旦触发机构解锁，弹簧释放的扭力会快速带动夹持框绕铰接轴翻转，在极短时间内完成夹持动作，大幅降低鼠类逃脱概率。触发机构采用杠杆式卡扣设计，卡扣与诱饵放置位联动，当鼠类触碰诱饵触发卡扣脱开时，整个机构的锁止状态解除，夹持动作的触发灵敏度可通过调整卡扣的啮合深度来适配不同场景需求，灵敏度调高可应对体型较小的鼠类，适当调低灵敏度则能避免误触引发的空打问题。夹持框采用方形弯折金属结构，边缘做了圆弧过渡处理，既保证足够的结构强度，在夹持动作触发时能提供足够的夹持力，也能避免加工、布设过程中尖锐边角划伤操作人员。整个产品的外形尺寸适配常规鼠类活动的狭窄缝隙空间，基座厚度控制在较低范围，不会在布设时形成过高的凸起阻碍鼠类靠近，铰接部位的间隙经过公差匹配，翻转过程中无卡滞、旷量问题，弹簧的扭力参数经过匹配，既能保证触发后足够的夹持力度，也不会因弹力过大导致装配、布设时操作难度过高。在建模过程中，所有铰接位置都保留了合理的装配间隙，弹簧的建模还原了实际簧圈的节距与两端挂钩的弯折角度，可直接用于结构验证、3D打印样件制作，也能作为五金类小产品结构设计的参考案例，帮助设计人员理解小型弹性触发机构的力传递逻辑、卡扣锁止的配合公差要求，以及这类民用五金产品在实用性、操作安全性、加工成本之间的平衡思路。
