二十毫米立方体带十五毫米孔3D打印校准件

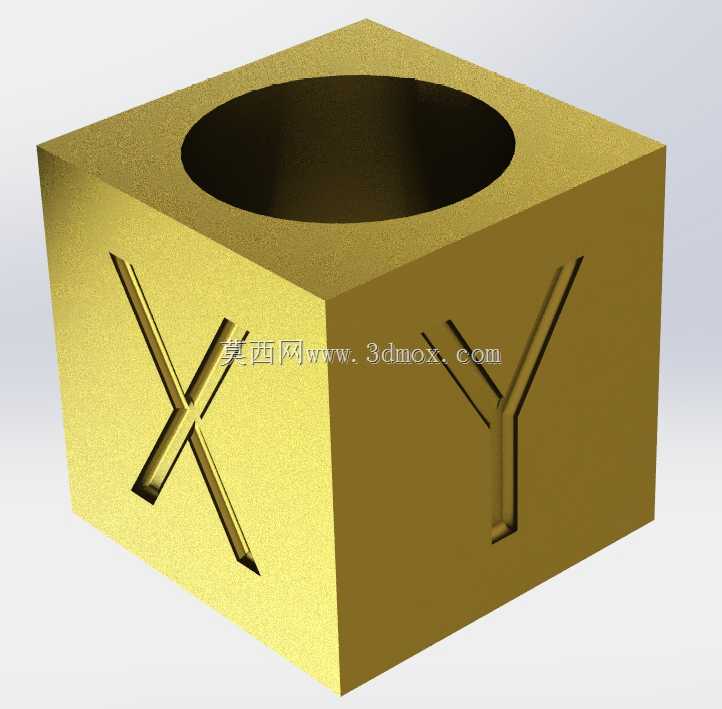

　　在桌面级熔融沉积成型设备的日常调试环节，最容易被忽略的问题往往不是首层附着失败，而是XYZ三个运动轴的实际成型精度偏差。很多操作人员在更换喷嘴、调整皮带张紧度、修改挤出倍率或者更换不同批次耗材之后，只会打印简单的薄壁方块或者单层测试线，很难同时观察到轴向尺寸收缩、圆孔圆度失真、立面垂直度偏移以及字符浮雕成型效果。这个带大直径通孔的立方体测试件，正是针对这类现场调试需求设计的小型校验工装，整体外轮廓采用规整正六面体结构，三个相邻可见立面分别加工出X、Y轴向标识凹槽，顶面开设同轴大直径沉孔，一次打印即可同步采集多项成型误差数据。

从结构设计逻辑来看，20mm的外轮廓边长属于非常克制的尺寸选择：

　　这个尺寸既不会因为体积过小导致特征细节被喷嘴直径掩盖，也不会因为打印耗时过长占用设备生产档期，常规0.4mm喷嘴、0.2mm层厚设置下，单件成型时间可以控制在较短区间，调试人员可以快速迭代参数。顶面15mm直径的通孔是整个测试件的核心校验特征：圆孔在FDM成型过程中会同时暴露XY平面联动插补误差、耗材冷却收缩量、挤出压力波动带来的圆度偏差，相比小直径孔，15mm的孔径可以方便操作人员使用游标卡尺直接在多个角度测量内径，计算椭圆度偏差，也可以塞入对应直径的标准销规，直接判断孔的实际配合余量。如果设备存在X轴或Y轴步距校准错误，圆孔会呈现明显的椭圆形态，长轴方向直接对应存在精度偏差的运动轴，不需要额外打印多组单独测试件就能定位问题。

　　

立面的X、Y字符采用下沉式凹槽设计而非凸起字符，这一设计细节有明确的工程考量：凸起字符在打印过程中容易出现边角翘曲、层间剥离，且首层若存在轻微过挤，凸起特征的尺寸会被耗材溢出掩盖，无法准确反映立面成型精度；下沉凹槽则是在实体立面基础上减材成型，凹槽的侧壁垂直度、底面平整度、转角锐度可以直接反映设备Z轴层厚稳定性、侧壁挤出一致性以及回抽参数是否合理。两个字符分别布置在对应X轴、Y轴法向的立面上，操作人员拿起打印完成的试件就能直接对应轴向，不需要额外标记方向，避免调试过程中混淆轴向对应关系。

从安装与使用边界来看，这个立方体试件底面为完整平面，可以直接附着在打印机平台的任意位置，既可以放在平台中心校验中心区域成型精度，也可以依次放在平台四个边角打印，检测热床平整度差异、平台调平偏差带来的首层厚度不均问题。试件整体没有额外支撑结构需求，顶面的通孔为垂直贯通方向，沿Z轴成型时孔内悬空区域角度完全符合FDM自支撑要求，不需要添加任何支撑材料，打印完成后不需要后处理拆除支撑，避免支撑拆除过程中破坏孔壁和立面特征，保证测量基准的完整性。

在实际产线应用场景中，这类测试件常被用于设备入厂验收、季度精度校准、耗材更换验证、新参数批量投产前的确认环节。比如更换不同厂家PLA、ABS耗材时，不同材料的收缩率存在明显差异，

　　通过测量立方体20mm外边的实际成型尺寸，可以直接计算出该耗材对应的尺寸补偿系数，输入到切片软件的尺寸缩放参数中；测量圆孔的实际内径，可以修正水平扩孔补偿值，保证后续生产的装配类零件孔位配合精度。同时立方体的相邻立面垂直度可以用直角尺快速比对，判断X、Y轴导轨的正交度是否出现偏移，若两个立面夹角偏离90度，就需要及时调整皮带张紧度或者导轨固定螺丝，避免长期加工出现批量尺寸超差。

建模过程中所有特征均采用参数化驱动，立方体边长、通孔直径、字符凹槽深度都可以根据不同设备的成型尺寸、喷嘴直径快速调整，比如针对大喷嘴高速打印设备，可以将外轮廓放大到30mm、孔径对应调整到22mm，适配更大的层厚和线宽，保证特征细节可被准确测量。整体结构无薄壁、无尖锐应力集中点，打印过程中几乎不会出现开裂、变形问题，对新手调试人员也非常友好，不需要复杂的摆放调整，直接默认方向切片即可获得完整的测试特征。
