佳明GPS码表自行车把安装固定结构

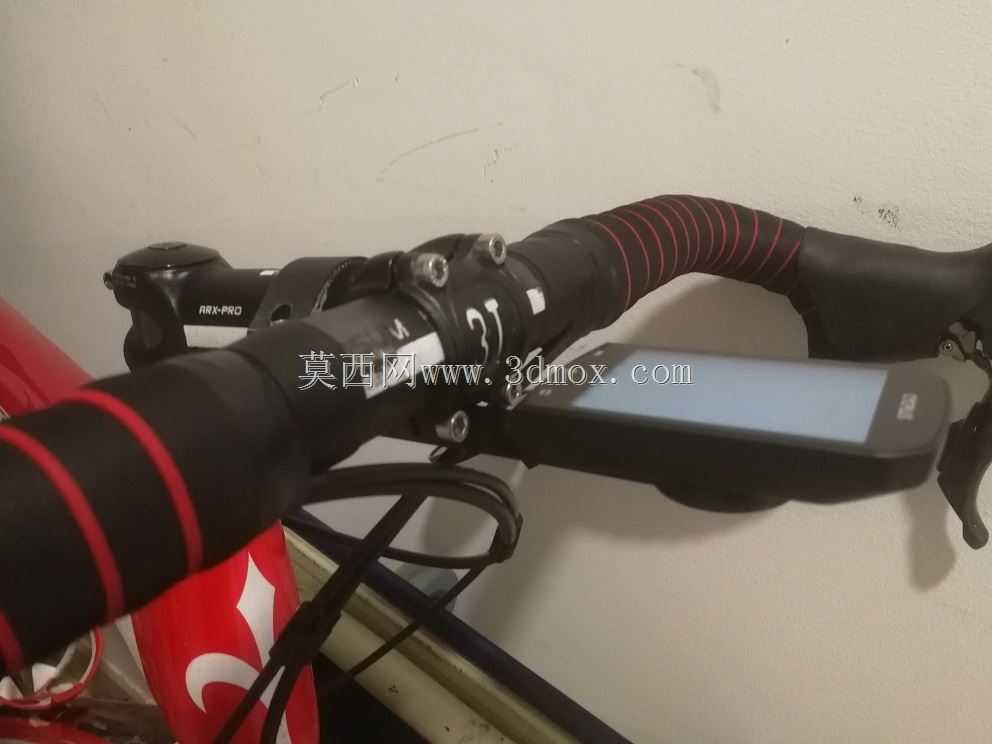

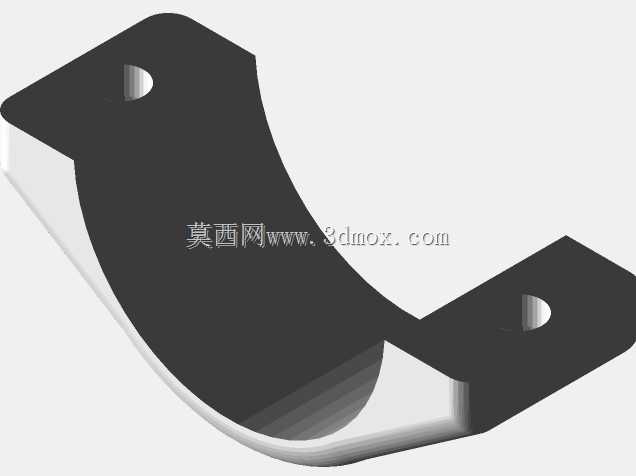

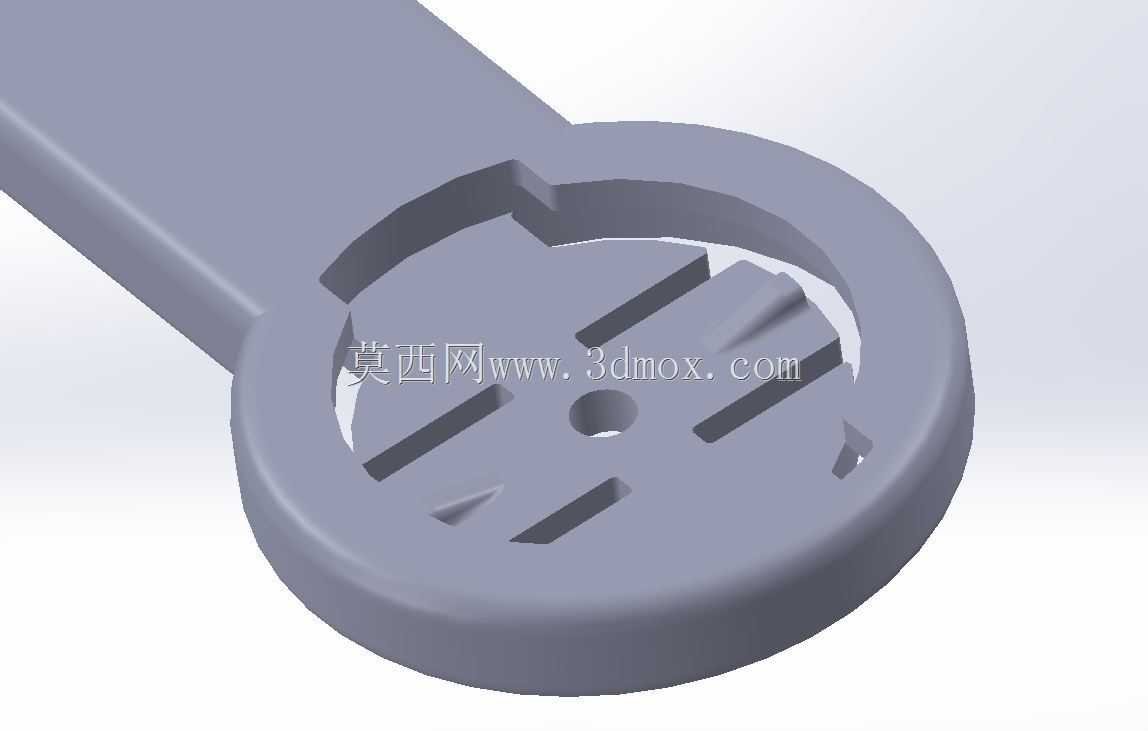

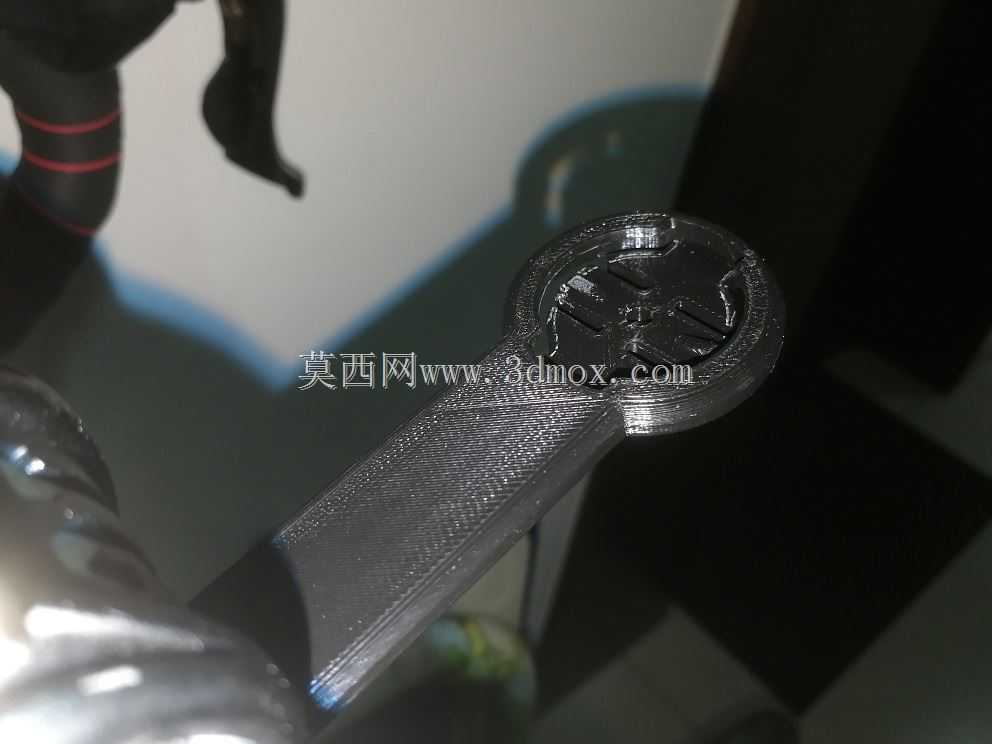

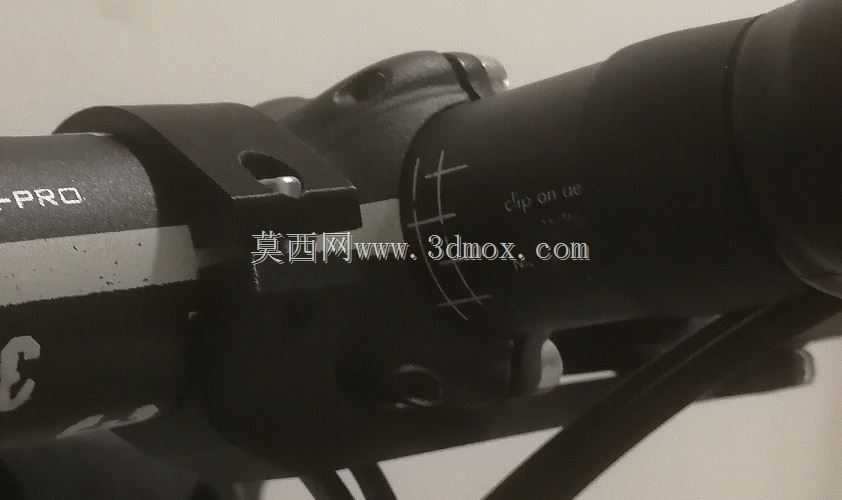

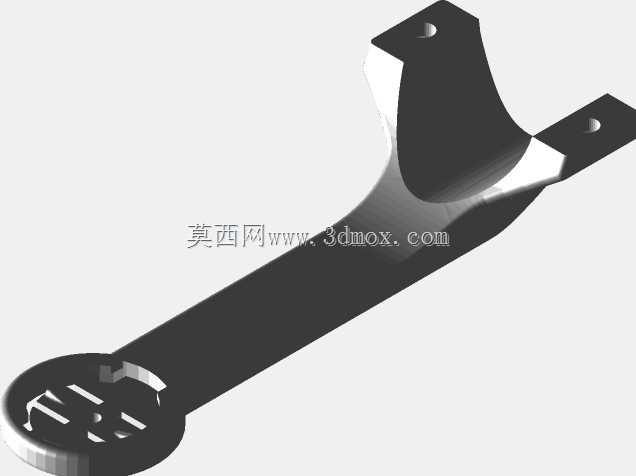

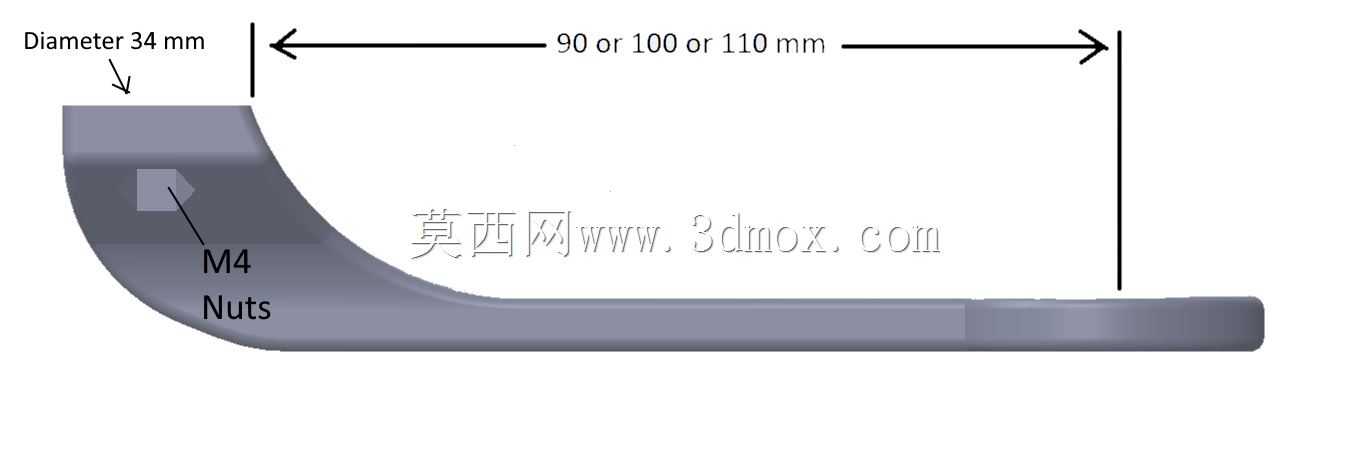

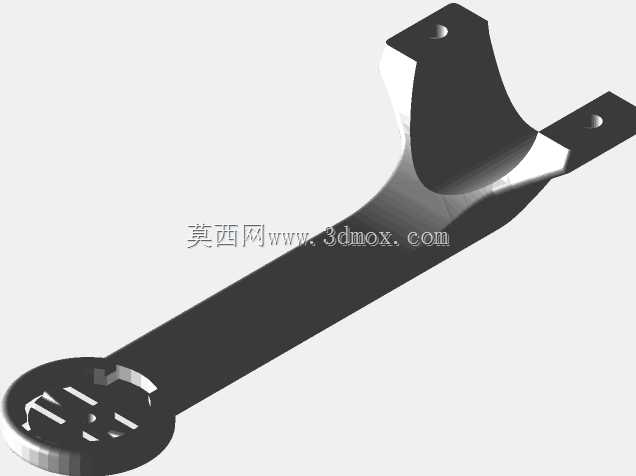

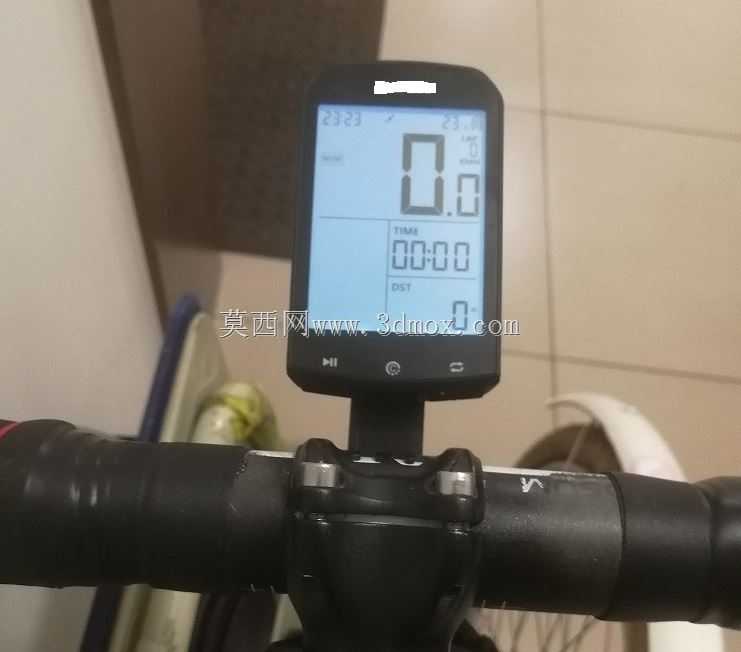

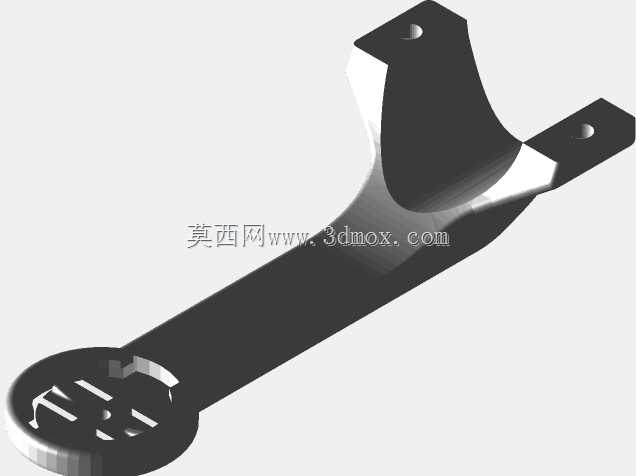

日常骑行场景中，车载GPS码表是骑手获取速度、里程、骑行时长等核心数据的关键设备，其安装的稳固性直接影响骑行过程中的数据读取可靠性与设备安全性，这套固定结构正是针对常规圆管自行车把的码表安装需求设计。结构适配直径34mm的标准自行车横把，采用M4规格的螺钉与螺母组合实现锁紧，整套固定结构的纵向长度覆盖90mm、100mm、110mm三种规格，可适配不同宽度的把立安装空间，满足不同车型把横区域的布局差异。设计过程中优先考虑骑行工况的受力特性，自行车在颠簸路面行驶时会产生持续的高频振动，码表作为带显示屏的电子部件，若固定结构存在旷量，长期使用会出现连接松动甚至设备脱落的风险，因此锁紧位置的接触面做了贴合圆管弧度的仿形处理，安装后可与车把外壁完全贴合，增大接触摩擦力，避免锁紧后出现周向转动。码表安装位的卡扣结构完全匹配佳明系列GPS码表的底部卡槽标准，安装时只需将码表对准卡槽推入即可完成锁定，拆卸时按下卡扣解锁键就能快速取下码表，兼顾骑行中的固定可靠性与日常取放的便捷性。结构设计时充分考虑车把区域的空间占用，整体造型紧凑，不会额外占用把横上的灯架、副把等其他配件的安装位置，安装后码表屏幕处于骑手骑行姿态下的自然视线范围内，无需大幅低头即可读取数据，提升骑行过程中的安全性。固定结构的受力路径经过优化，车把端的锁紧力通过一体成型的连接臂传递到码表安装位，连接臂的截面做了加强处理，在控制整体重量的前提下保证结构刚性，避免骑行过程中码表出现晃动影响数据读取。整套结构可直接通过3D打印制作成型，安装时无需额外对原车把进行改装，只需将两个锁紧卡件对准车把安装位置，穿入螺钉拧紧螺母即可完成固定，适配绝大多数采用34mm直径横把的山地车、公路车车型，解决了常规码表支架适配性差、安装后易松动的实际问题。
