带中心圆孔的20mm立方体3D打印校准测试块

在桌面级FDM与光固化3D打印的日常生产、设备调试环节中，几何精度校验是保障打印件尺寸合格、装配匹配的核心前置步骤，这款带中心圆孔的立方体测试块，正是针对打印设备几何精度验证需求设计的专用校验工装。不同于常规仅验证平面尺寸的测试方块，该测试块将外轮廓方正度、内孔圆度、轴向标识识别、平面垂直度等多项校验需求整合在单一零件上，单次打印即可完成多项核心精度指标的核验，大幅减少调试阶段的材料消耗与时间成本。

从实际应用场景来看，该测试块适用于新设备开箱验收、更换打印耗材后参数校准、设备长期使用后的精度复校、喷头或光机组件维护后的精度验证等多个环节。在新设备验收时，打印该测试块可快速核验设备X、Y、Z三个轴向的运动一致性，判断是否存在皮带松紧度不均、导轨偏移、步进电机丢步等问题；更换不同收缩率的耗材时，通过测量测试块的外轮廓尺寸与内孔直径，可快速调整切片软件中的尺寸补偿参数，避免后续批量打印出现尺寸超差；设备完成喷头更换、光机校准等维护操作后，打印该测试块可直接验证维护效果，确认设备几何精度是否恢复到合格区间。

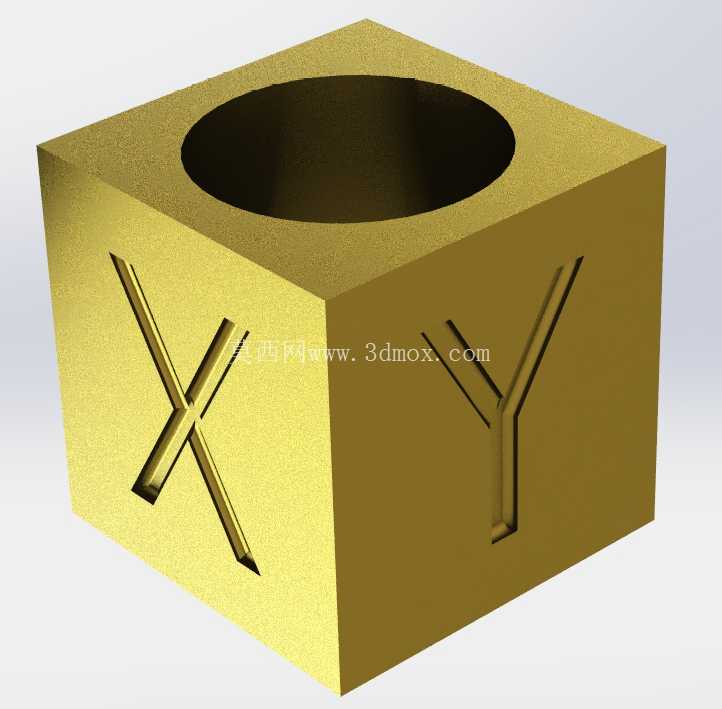

产品的功能设计完全围绕打印精度校验的实际需求展开，20mm×20mm×20mm的立方体外形，是行业内通用的标准校验尺寸，该尺寸既不会因体积过小导致测量误差放大，也不会因体积过大造成打印时间过长、耗材浪费过多。顶面开设的直径15mm圆孔，可同时验证内孔打印的圆度、内壁表面质量、悬垂结构打印效果，圆孔直径与外轮廓边长的比例经过反复验证，既能够清晰反映内孔打印的尺寸偏差，也不会因孔壁过薄导致打印过程中出现变形。立方体相邻两个侧面分别加工有X、Y轴向的凹槽标识，打印完成后可直接对照标识确认设备轴向运动方向是否正确，避免因轴向参数设置错误导致后续打印件方向错位，同时凹槽结构也可验证设备对凹陷特征的打印还原能力，判断Z轴层厚设置、挤出量参数是否匹配。

从设计思路层面，该测试块摒弃了冗余的复杂特征，所有结构均服务于精度校验的核心目标。外轮廓的六个平面均为平整直面，可直接通过游标卡尺测量各边边长，计算三个轴向的尺寸偏差，同时相邻平面的垂直度可通过直角尺快速核验，判断设备框架是否存在倾斜、运动轴是否垂直。顶面圆孔的深度与立方体高度一致，可验证深孔打印过程中材料的堆积均匀性，判断是否存在层间错位、内壁拉丝等常见打印问题。侧面的X、Y标识采用等宽凹槽设计，凹槽深度统一为2mm，既能够保证标识清晰可辨，也不会因凹槽过深导致打印时出现支撑残留、特征变形等问题。

在安装与使用边界上，该测试块无需额外的固定结构，打印时直接放置在打印平台中心区域即可，20mm的底面边长可保证打印过程中附着力充足，不会出现翘边、移位等问题。测量时可直接将测试块放置在检验平台上，无需专用夹具，使用常规的游标卡尺、千分尺、直角尺、圆度仪等通用量具即可完成所有参数的测量，适配绝大多数3D打印工作室、加工车间的现有检验条件。测试块的所有棱边均做了0.2mm的微小倒角处理，避免打印过程中出现锐边翘曲，同时也防止测量时棱边毛刺影响尺寸测量的准确性。

在实际使用过程中，技术人员可通过测量立方体各边的实际尺寸，与标称20mm尺寸的偏差值，调整设备的步进电机脉冲参数与切片软件的尺寸补偿系数；通过测量圆孔不同方向的直径差值，判断X、Y轴的运动同步性是否存在偏差，是否存在皮带张紧度不一致的问题；通过观察侧面X、Y标识的凹槽成型质量，判断设备的挤出量是否合适，是否存在过挤出或欠挤出的问题；通过观察各平面的表面质量，判断打印温度、冷却风速等参数是否匹配当前使用的耗材。相较于多零件组合的测试套件，该单一测试块可覆盖80%以上的日常设备精度校验需求，是3D打印从业者日常调试设备不可或缺的实用工装。
