标准渐开线直齿圆柱齿轮传动件

　　直齿圆柱齿轮是平行轴动力传递系统里最基础也最常用的啮合元件，在中小载荷、中等转速的传动场合几乎随处可见。这套齿轮结构采用标准渐开线齿廓，轮齿沿轴向均匀分布，齿宽方向保持平直，适合两根轴线严格平行的轴系之间传递旋转运动与扭矩。从实际设备布局来看，这类齿轮大量出现在减速器输入端、机床进给箱、轻工机械传动组、输送线驱动单元以及小型动力头当中，承担减速、增速或换向等职能。

　　建模时首先要确定的是模数、齿数与压力角这组核心参数。渐开线齿形由基圆展开生成，齿顶圆、齿根圆与分度圆之间的关系直接决定啮合是否平稳。齿顶高与齿根高按标准比例取值，齿根处保留过渡圆角，避免应力集中在根部形成疲劳裂纹源。轮齿沿圆周均布，齿距误差在实际加工中由滚齿或插齿工序保证，三维造型中则通过阵列特征还原均匀排布，便于后续干涉检查与运动仿真。

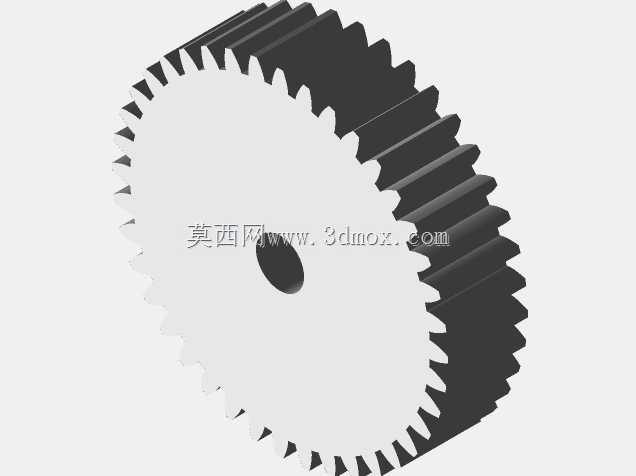

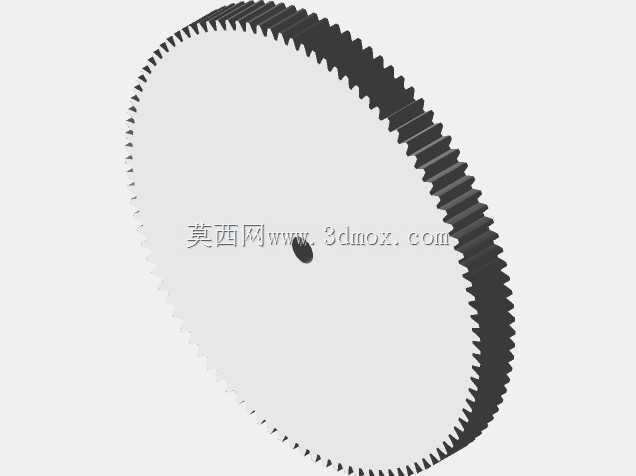

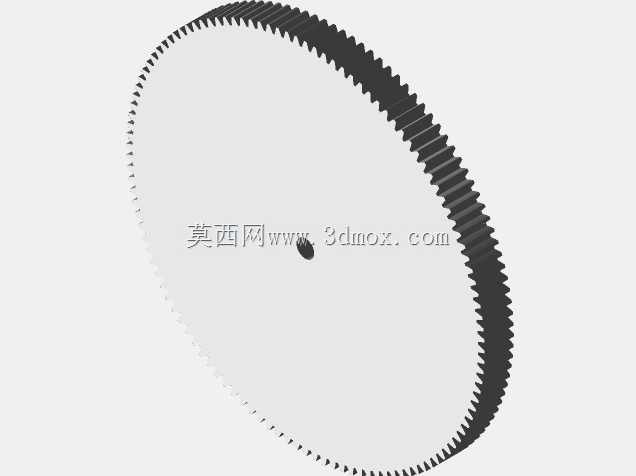

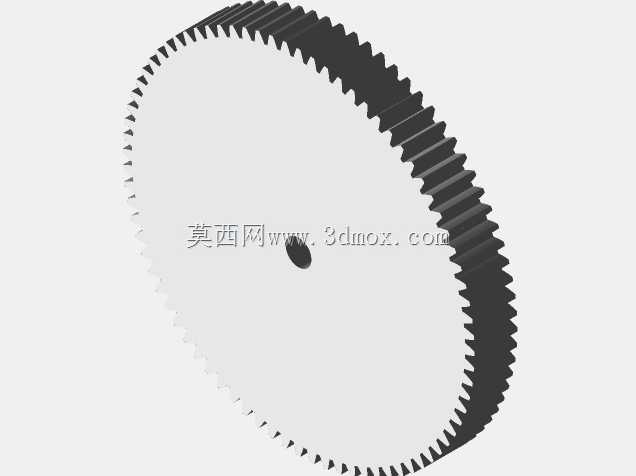

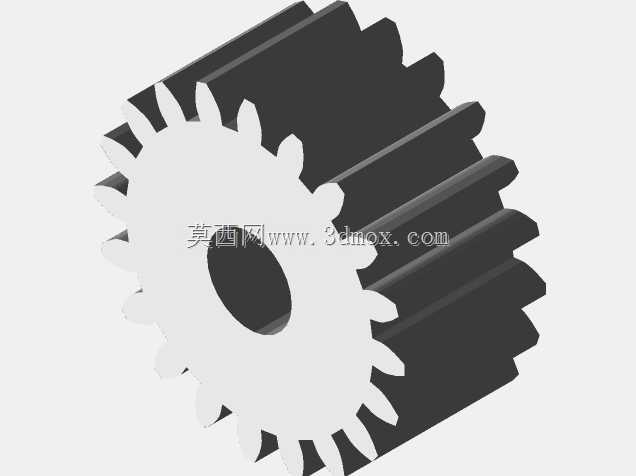

　　从结构形式看，该齿轮为带中心孔的盘状实体，中部开孔用于与轴配合。孔与轴之间通常采用平键或过盈配合传递扭矩，孔径需要根据轴径、载荷性质以及装拆方式确定。齿轮端面可根据需要设计倒角，既方便装配时导入，也去除锐边避免划伤。齿宽的选取要兼顾承载能力与轴向尺寸限制：齿宽越大，啮合接触线越长，承载能力越高，但过宽会对轴的平行度误差更敏感，容易出现偏载，因此在多级传动中常按齿宽系数进行权衡。

　　安装边界方面，齿轮在轴上的轴向定位依靠轴肩、套筒或挡圈完成，径向定位则由配合孔保证。设计时需要校核齿顶圆与箱体内壁、相邻齿轮以及润滑结构之间的间隙，防止运转中发生擦碰。中心孔的尺寸公差、端面跳动和径向跳动都会影响啮合精度，三维模型中应保留这些配合面，方便工程图直接标注。

　　功能特性上，直齿轮啮合时接触线沿齿宽方向同时进入和退出，传动比恒定，制造与检测都比较方便，成本相对较低。相比斜齿轮，它在啮合瞬间没有轴向力，轴承布置可以更简单，适合轴向空间受限或不希望承受轴向载荷的场合。不足之处在于重合度相对较小，高速运行时冲击和噪声略明显，因此多用于中低速、载荷平稳的工况。

　　设计思路上，选型通常先根据传递功率、转速和传动比确定模数与齿数，再校核齿面接触强度和齿根弯曲强度。齿数选择影响传动平稳性与根切风险，当齿数过少时需要采用变位设计来避免根切并改善滑动率。变位系数的引入会改变齿顶厚和中心距，建模时必须同步调整齿廓与齿顶圆，不能简单按标准齿轮拉伸。

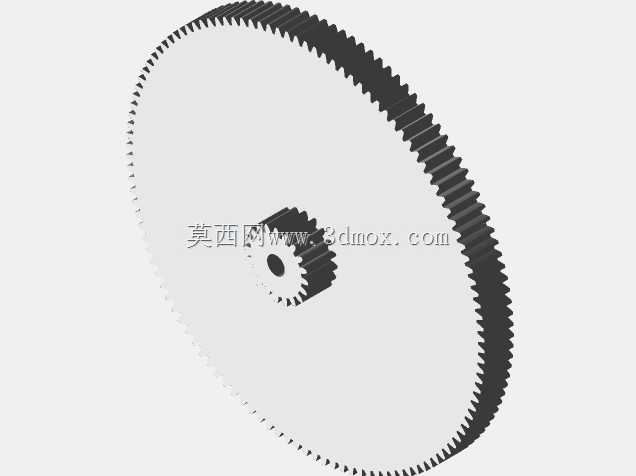

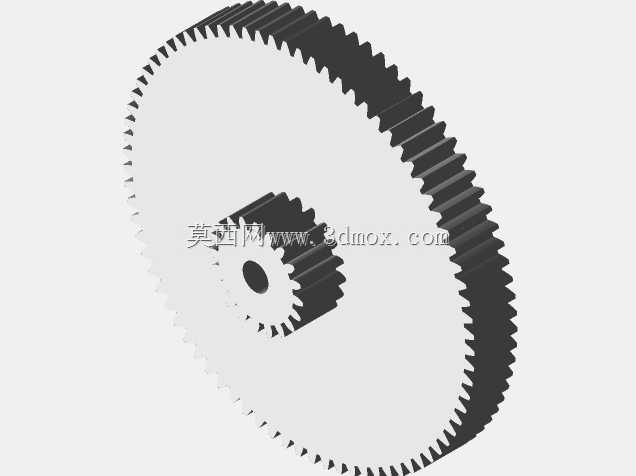

　　从三维建模流程看，先在草图中绘制单个齿槽或单个轮齿的渐开线轮廓，经拉伸得到齿坯主体，再通过圆周阵列形成全部轮齿。中心孔、键槽、倒角与圆角特征随后添加。齿根圆角半径要与加工刀具轨迹相符，圆角过小会造成应力集中，过大则可能削弱有效齿廓。完成实体后，可将配对齿轮按理论中心距装配，进行干涉检查与旋转仿真，观察侧隙、顶隙以及啮合过渡是否合理。

　　在整机设计中，齿轮并非孤立零件，它与轴、轴承、键、箱体和润滑系统共同构成传动链。齿轮材料常选用中碳钢调质或渗碳淬火钢，齿面硬度提升后接触强度显著提高；对轻载或低速场合，也可采用铸铁、尼龙或铜合金，起到降噪与自润滑作用。三维模型虽然不直接体现材料热处理，但结构上要为后续的技术要求标注、强度校核和加工工艺留出清晰特征。

　　外形尺寸方面，齿顶圆决定齿轮在箱体内所占的最大回转空间，齿宽决定轴向占位，中心孔尺寸与轴系设计直接关联。装配时需保证两轴平行度、中心距偏差和齿向接触精度，否则会出现单侧磨损、噪声增大甚至断齿。通过完整的三维结构表达，设计者可以在投产前直观核对轮齿与周边零件的间隙、配合关系以及拆装路径，减少后期返工。
