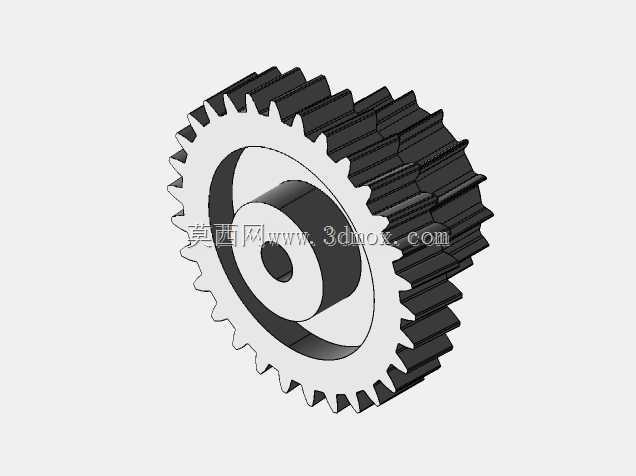

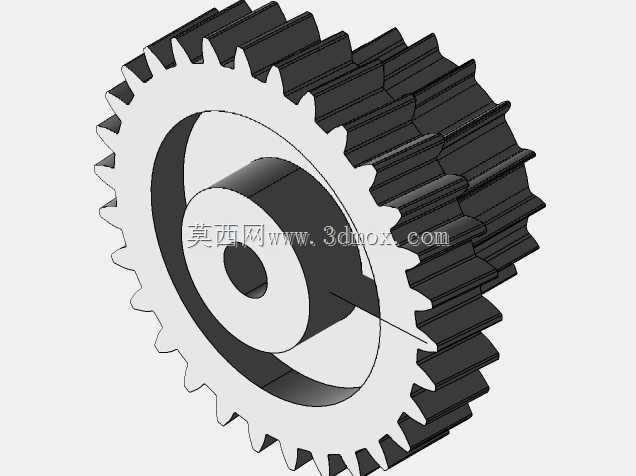

带蜗杆蜗轮与直齿段的复合传动齿轮

　　在小型自动化输送线、桌面级数控进给机构以及紧凑空间内的减速传动单元里，常常会遇到单级齿轮无法同时兼顾大传动比与平行轴动力输出的矛盾。这套复合齿轮结构正是针对这类场景做的集成化设计：零件一端加工出渐开线直齿圆柱齿轮齿形，另一端同轴布置蜗杆啮合齿段，两个传动功能共享同一根轮毂与中心安装孔，省去了分别装配直齿轮、蜗杆时所需的两根轴、两套键连接与中间支撑座，整机轴向长度可以压缩三成以上。

　　从实际装机边界来看，直齿段采用标准渐开线齿廓，齿顶圆、齿根圆与分度圆按配对从动齿轮的中心距反推确定，齿宽在满足弯曲强度的前提下取较小值，避免与相邻蜗轮齿段发生轴向干涉；同轴的蜗杆段采用多头圆柱蜗杆齿形，齿向沿轮毂外圆连续排布，与配对蜗轮轴线呈空间交错90度布置，可直接把输入端的高转速低扭矩转换为垂直方向的低转速大扭矩输出，常见于轻工包装设备的分度转盘、小型食品机械的送料辊驱动以及3C检测设备的间歇进给工位。

　　结构设计上，轮毂中心开出贯通的基准安装孔，孔侧预留键槽位置，装配时通过平键与传动轴实现周向固定，轮毂两端面加工出定位止口，可与轴肩、锁紧挡圈配合完成轴向限位，防止齿轮在正反转切换时出现窜动。齿圈与轮毂之间采用均匀壁厚的轮辐过渡，既减少了整体转动惯量，让启停响应更灵敏，也避免了实心结构带来的材料浪费与注塑/铸造成形时的内部缩孔缺陷；针对不同批量工艺，塑料件可直接选用POM或尼龙一体注塑，金属件则可采用45钢棒料铣齿后调质处理，齿面高频淬火提升耐磨性能。

　　建模过程中，直齿段先通过渐开线方程绘制单齿齿廓，阵列后切除出全部轮齿，齿顶做小倒角去除锐边；蜗杆段则按照导程、头数参数生成螺旋齿槽，扫掠切除后与直齿段实体合并，两段齿形交接处做圆滑过渡，消除应力集中棱线。装配校核时重点核对三处边界：一是直齿与配对圆柱齿轮的侧隙、顶隙是否在0.02~0.05倍模数区间，二是蜗杆齿面与蜗轮啮合时的接触斑点是否沿齿长方向居中分布，三是齿轮外圆旋转范围内与箱体内壁、邻近传感器走线的安全间隙是否大于5mm，避免运行中出现刮擦。

　　日常运维层面，这种集成式复合齿轮把两处传动副的润滑腔合并为同一空间，直齿段采用脂润滑、蜗杆段可采用油浴润滑时，只需在箱体内统一加注适配的中负荷齿轮油，即可同时覆盖两对啮合面，减少了注油点与密封点位；失效更换时也仅需拆装单个零件，不用拆解整组交错轴传动组件，大幅缩短了设备停机维护的时长。
