可自由回转三十二齿直齿传动轮

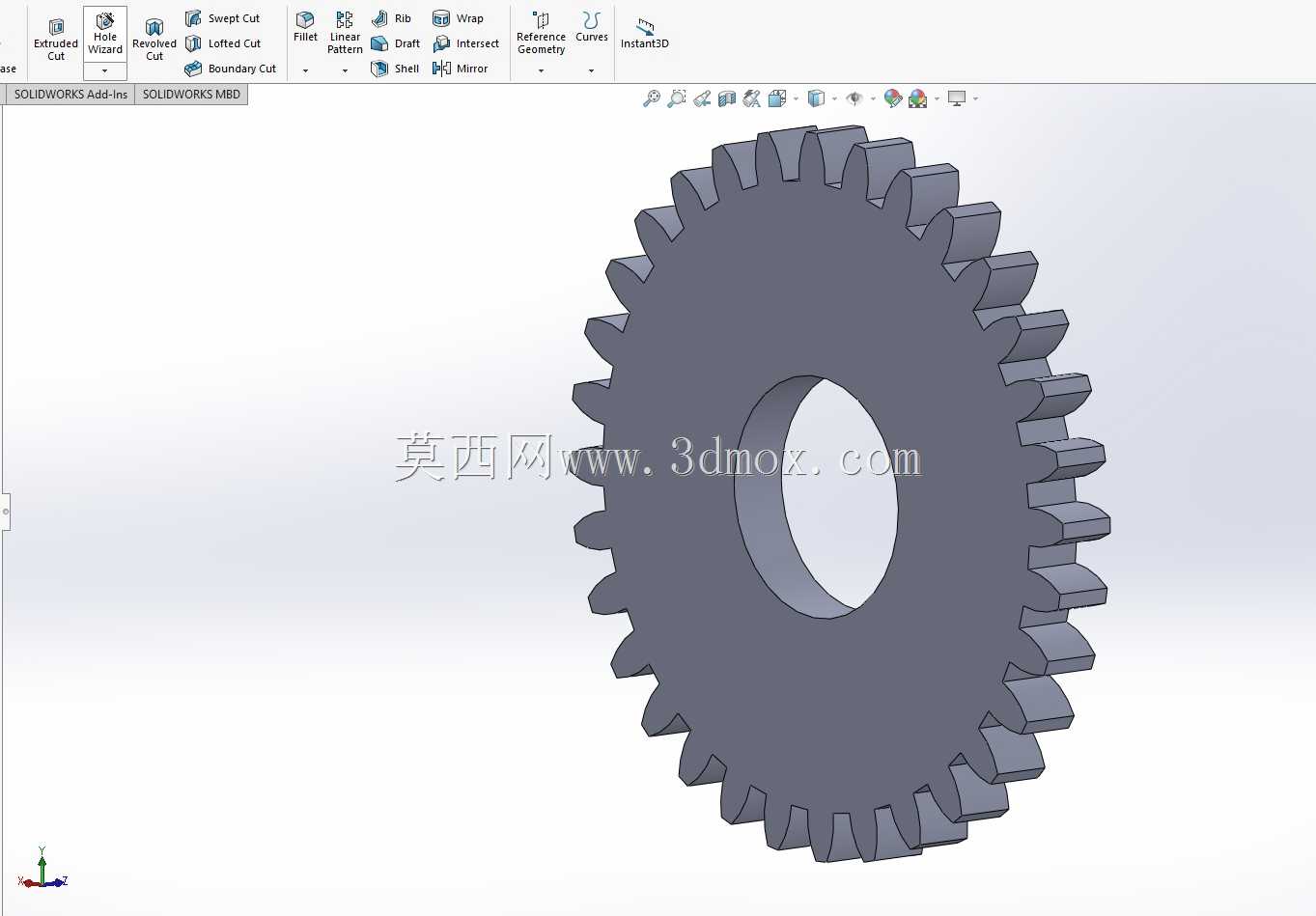

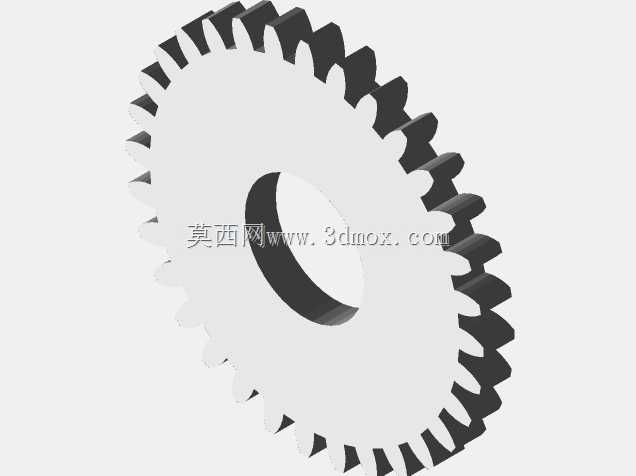

　　在小型减速装置的台架验证环节，最先暴露问题的往往不是齿面强度计算书，而是样件装入测试轴系后，啮合侧隙、轴向占位和回转自由度是否与周边结构相容。这个三十二齿直齿轮的结构处理，正是围绕这类验证需求展开：轮体采用等厚盘式直齿构型，中心设置贯通安装孔，内径取38.5毫米，节圆直径控制在106.5毫米，齿顶外缘由渐开线齿廓连续包络，整体没有额外轮毂凸台、键槽凸起或减重开孔，轴向边界就是轮坯厚度方向的两个平行端面。这种极简轮廓带来的直接好处，是在有限的测试箱体空间里，工程师不必为避让复杂轮体结构反复调整轴承座位置，只要确认中心孔与测试轴的配合段、齿顶圆到箱体内壁的径向间隙，就能快速完成装配边界校核。

　　从传动功能上看，直齿圆柱齿轮的啮合接触线沿齿宽方向平行分布，不存在斜齿啮合时的轴向分力，用于小功率减速测试台时，两端支承轴承可以只承担径向载荷，轴系受力分析更直观。三十二齿的齿数选择避开了少齿数齿轮容易出现的根切风险，齿廓曲线在齿根过渡区域保留了足够的圆角余量，即便样件采用熔融堆积工艺成型，齿根处的材料堆积连续性也更容易保证，不会因为层纹方向与受力方向正交而出现意外的应力集中。轮体中心孔与端面保持垂直，装配到光轴上后，齿宽端面与轴肩贴合时不会出现偏摆，空载状态下用手拨动即可自由回转，没有卡滞或拖拽感，这也是台架初调时判断轴系同轴度是否合格的简便参照。

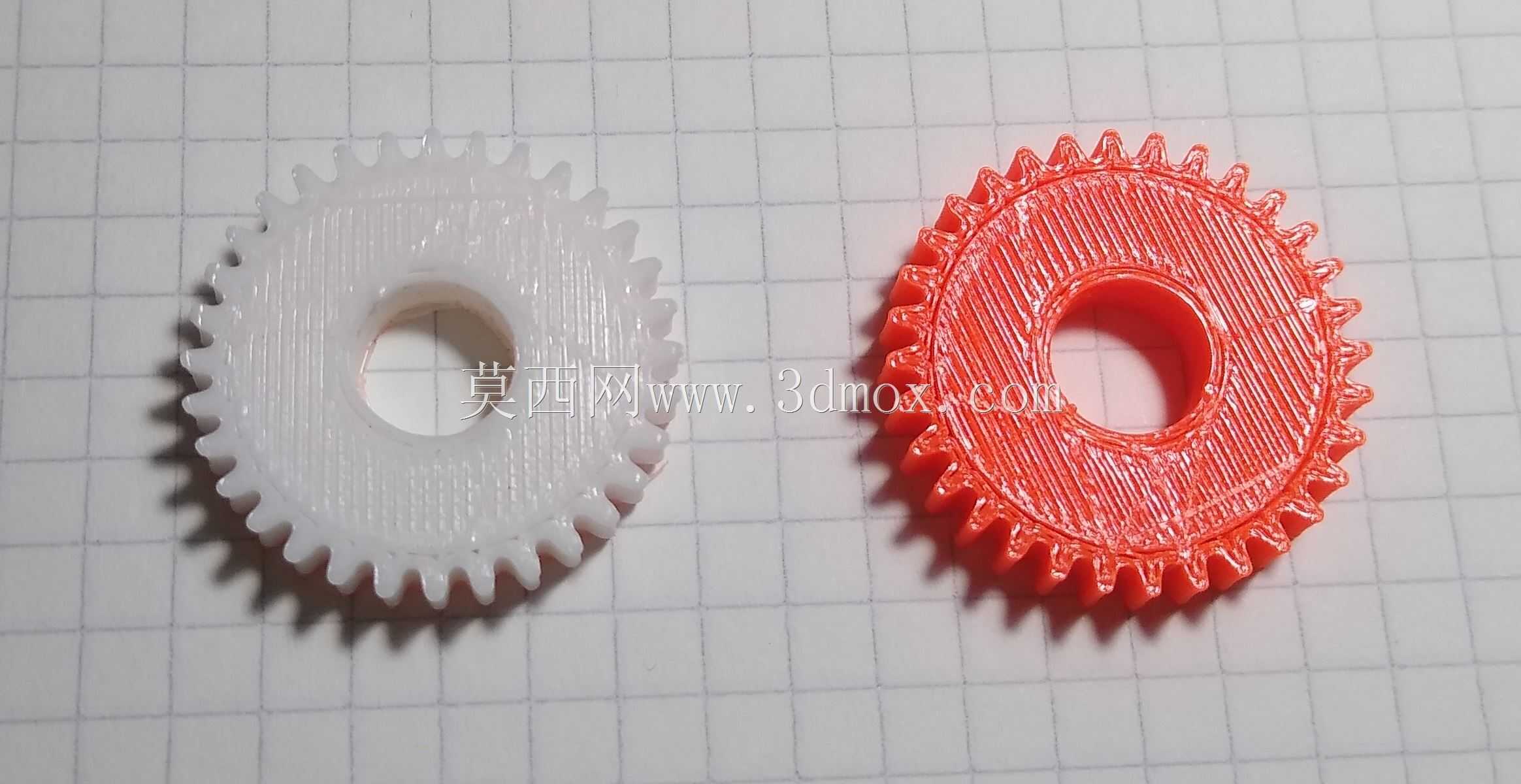

　　实际应用场景中，这类齿轮样件主要承担减速机构前期的功能验证任务。研发阶段往往需要快速确认传动链的速比匹配、啮合噪音区间和干涉边界，如果直接加工金属成品齿轮，一旦箱体孔距或轴系布局需要调整，返工成本和周期都会明显增加。采用增材制造方式制作等比例样件，可以在几小时内拿到可装配的实体，装入测试工装后手动盘动整个传动链，就能直观观察相邻齿轮的啮合进入和退出过程，检查齿顶与配对齿轮齿根的径向间隙、齿宽方向的对齐程度，甚至在低速轻载工况下短时间运转，记录传动是否存在周期性冲击。

　　设计思路上，轮体刻意省略了所有非必要特征。没有键槽意味着样件阶段不需要先完成轴上键槽的加工，通过简单的摩擦约束或紧定螺钉临时固定，就能满足手动回转和低速演示的需求；没有腹板开孔，一方面让增材制造时的截面轮廓始终保持环形实体，打印过程中不需要处理悬空的薄壁辐条，变形量更小，另一方面实体轮坯的转动惯量更稳定，在测试启动和停止瞬间，能更真实地反映盘类零件的惯性特性。齿宽尺寸与齿距保持合理比例，齿部沿轴向的厚度足以承受手动盘动和轻载接触的作用力，齿顶边缘做了微小倒角处理，既避免样件拿取时的锐边，也能在装配入啮合位置时起到导向作用，不会因为齿顶尖角磕碰配对齿面。

　　安装边界方面，外径围绕106.5毫米的节圆向外扩展齿顶高，径向预留空间只需在节圆半径基础上增加齿顶余量和箱体安全间隙即可；中心38.5毫米的孔径适配常见的中等直径测试轴，孔壁长度等于轮坯厚度，配合段的接触面积足以保证样件的同轴定位。轴向方向上，轮体两个端面为平整加工基准，贴靠轴肩或限位套时受力均匀，不需要额外加工止口。对于需要快速迭代传动方案的实验室、教学实训平台或是小型设备研发小组来说，这种结构清晰、特征简洁的直齿轮样件，既能作为减速机构布局验证的实体参照，也能直接用于3D打印工艺下齿类零件成型效果的对比测试，帮助工程师在正式投产金属件之前，把轴系布置、啮合间隙和装配顺序的问题提前暴露在台架阶段。
