金属针脚组合式打井板结构设计

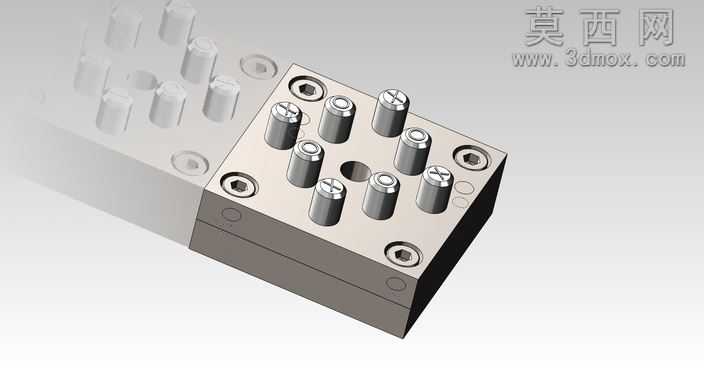

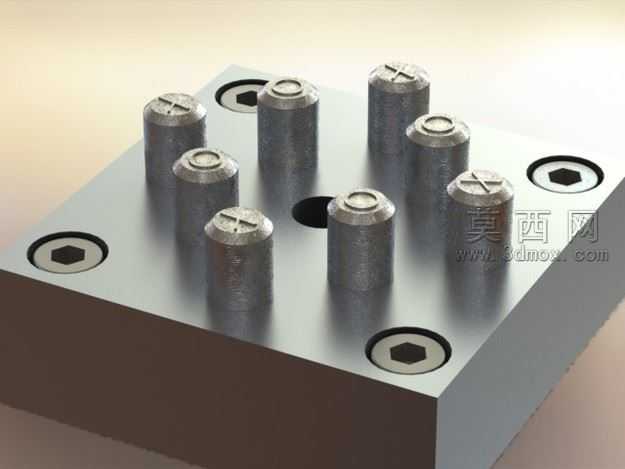

本作品为组合式金属打井板结构，采用三维参数化建模方式完成整体设计，建模过程中先对上下两片金属基板进行基准定位，分别绘制基板的外形轮廓草图，通过拉伸凸台命令生成基板的基础实体，再对基板上的安装孔、定位孔进行精准的草图绘制与切除拉伸操作，保证孔位的同轴度与位置精度符合装配要求。金属针脚部分采用单独建模后装配的方式完成，先绘制针脚的回转体轮廓，通过旋转凸台命令生成单个针脚实体，再按照3×3的阵列排布规则，将针脚精准装配到上基板的对应安装孔位中，同时对针脚与基板的配合面添加同轴心与重合配合约束，保证针脚安装后无松动偏移。基板的固定采用内六角沉头螺丝完成，建模时对螺丝安装位做了沉头孔处理，保证螺丝安装后表面平整无凸起，不会对后续操作造成干涉。材质设置上，两片金属基板赋予磨砂金属钢材质，调整材质的粗糙度、金属度参数还原冷轧钢板的哑光金属质感，金属针脚赋予抛光不锈钢材质，突出针脚表面的光亮金属质感，固定螺丝采用标准内六角螺丝材质参数，区分不同部件的材质视觉差异。渲染阶段采用三点布光方式，主光源从斜上方45度角照射，突出金属部件的轮廓与光影层次，辅助光源补充暗部细节避免阴影过死，背景采用渐变灰色背景突出主体结构，渲染输出的效果图清晰展现了部件的装配关系与细节特征。设计思路上采用分体组合式结构，相比一体式结构更便于针脚的更换与维护，当单个针脚出现磨损时可单独拆卸更换，无需更换整个基板，有效降低使用维护成本，基板上的定位孔设计保证了打井作业时的位置精度，3×3排布的针脚布局可满足对应规格的打井作业需求，整体结构紧凑，装配逻辑清晰，各部件之间无干涉，符合机械加工与装配的工艺要求，可直接用于相关工装的加工生产参考。
