Nema17步进电机精密三维结构

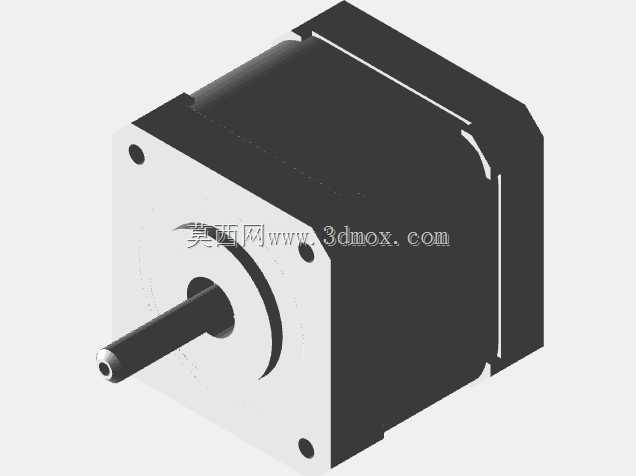

　　在桌面级自动化设备的布局校核中，42系列步进电机几乎是绕不开的标准动力单元，这套Nema17步进电机的三维结构完整还原了量产机型的全部装配边界，从前端法兰安装面到后端出线侧的每一处凸台、倒角、孔位都按照实物测绘尺寸搭建，没有为了外观简化省略任何会干涉装配的特征。做小型数控设备、3D打印机运动轴、桌面点胶工位或者小型皮带输送模组的时候，工程师最先要确认的就是电机安装面的配合尺寸：前端方形法兰的四个安装孔位严格遵循Nema17标准孔距，前端输出轴的直径、轴伸长度、轴端平面铣边位置都和市面通用42步进电机完全对齐，轴中心到法兰安装面的同轴度公差在建模时预留了常规电机的装配余量，不会出现模型装入安装座后轴孔不同心的问题。

　　从实际使用场景来看，这类电机最常被用在轻负载、需要精准开环位置控制的工位：比如XY运动平台的皮带轮驱动端，电机输出轴直接套装同步轮，靠轴端的紧定螺钉顶在轴的铣平面上传递扭矩；也有不少小型丝杆传动模组会用联轴器把电机轴和T型丝杆或者滚珠丝杆对接，这时候电机后端的机身外径、机身长度就直接决定了模组尾部的预留空间，模型里把电机机身的方形外壳轮廓、前后端盖的拼接止口、侧面出线的位置都做了1:1还原，布局时可以直接把电机模型拖入装配体，校核电机尾部和设备背板、走线槽之间的安全距离，不用后期打样才发现机身顶到钣金件。

　　建模的思路完全围绕装配优先级展开：最先确定的是前端安装法兰的基准面，所有孔位、轴中心都以这个面为原点标注尺寸，保证和安装座的配合基准统一；之后叠加转子外壳的方形主体，机身的棱边做了量产产品常见的小倒角，没有尖锐直角，既符合冲压端盖的实际加工工艺，也避免布局时棱边和相邻零件出现虚假的干涉报错；输出轴部分单独做了装配特征，轴端的中心孔、轴上的扁位都完整保留，后续设计同步轮、联轴器的时候可以直接引用轴的曲面做配合，不用二次测量尺寸。电机侧面的引出线位置也按照常规出线方向做了简化示意，实际走线时可以根据设备布线方向调整线缆弯折半径，模型预留的出线空间足够容纳常见的四芯电机线插头，不会出现插头和旁边的铝型材、钣金支架磕碰的情况。

　　安装边界方面，前端法兰的四个沉头孔对应M3安装螺丝，螺丝从安装座另一侧穿入拧入电机端盖的螺纹孔，建模时孔位的深度、沉头避让空间都按照实际螺丝长度做了校核，选螺丝的时候可以直接参考模型里的孔深选合适规格，不会出现螺丝顶到电机内部绕组的问题。电机机身的横截面为标准42mm见方，很多设备会用电机安装座把机身侧面夹住固定，这时候模型的机身外轮廓尺寸精度就直接决定了夹座的开槽宽度，整套模型的方形外壳尺寸公差控制在常规量产电机的允许偏差范围内，夹座设计时留0.1到0.2mm的间隙就能顺利装拆。不同机身长度的Nema17电机对应不同的保持扭矩，这套模型的机身长度取桌面设备最常用的中等长度规格，覆盖绝大多数0.9N·m以内扭矩需求的工位，选型时如果需要更长机身的高扭矩版本，只需要沿着电机轴向拉伸外壳部分的特征，前端安装法兰和输出轴的尺寸完全通用，不用重新修改安装配合部分的结构。

　　在结构细节上，前端盖和机身外壳的拼接缝隙、后端盖的轻微凸起轮廓都做了写实还原，做设备外观渲染的时候能真实呈现电机的装配质感，不会像简化块模型那样丢失工业零件的细节。输出轴的伸出长度经过核对，刚好适配常用的GT2同步轮轮毂宽度，同步轮锁紧之后轴端不会超出同步轮端面太多，也不会出现同步轮装到位后顶到前端盖的情况。对于做小型自动化专机的工程师来说，这套模型最大的价值就是所有和装配相关的关键尺寸都完全符合行业通用标准，不用再对着电机样本手册逐个测量建模，直接调入装配体就能完成运动轴的布局、干涉检查、安装孔位对位，大幅缩短前期方案设计的周期，也能避免因为电机尺寸偏差导致的加工件报废问题。
