镂空辐条双盘水车转轮结构设计

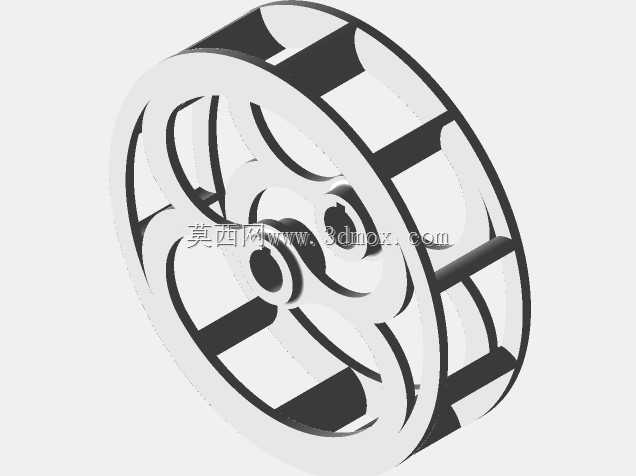

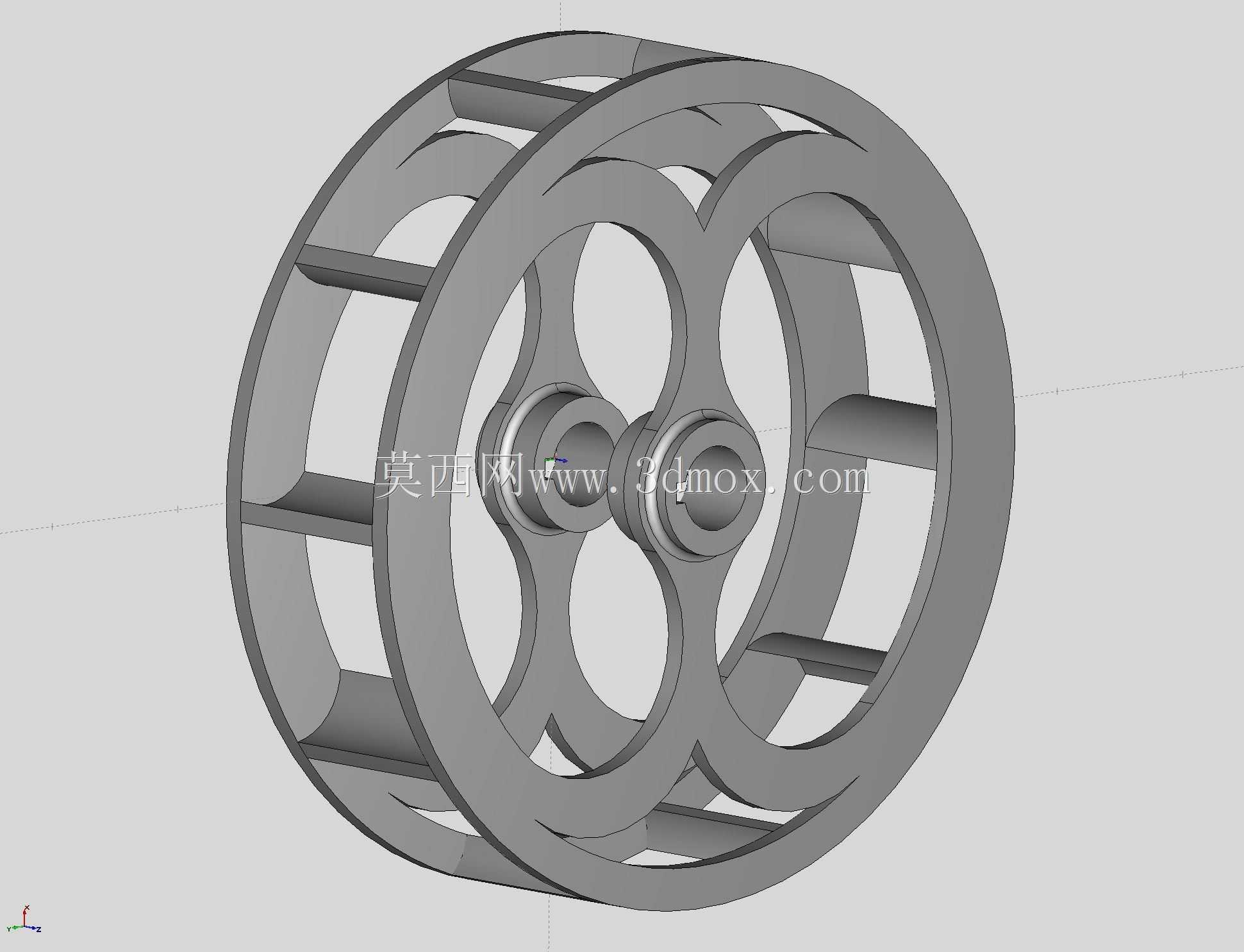

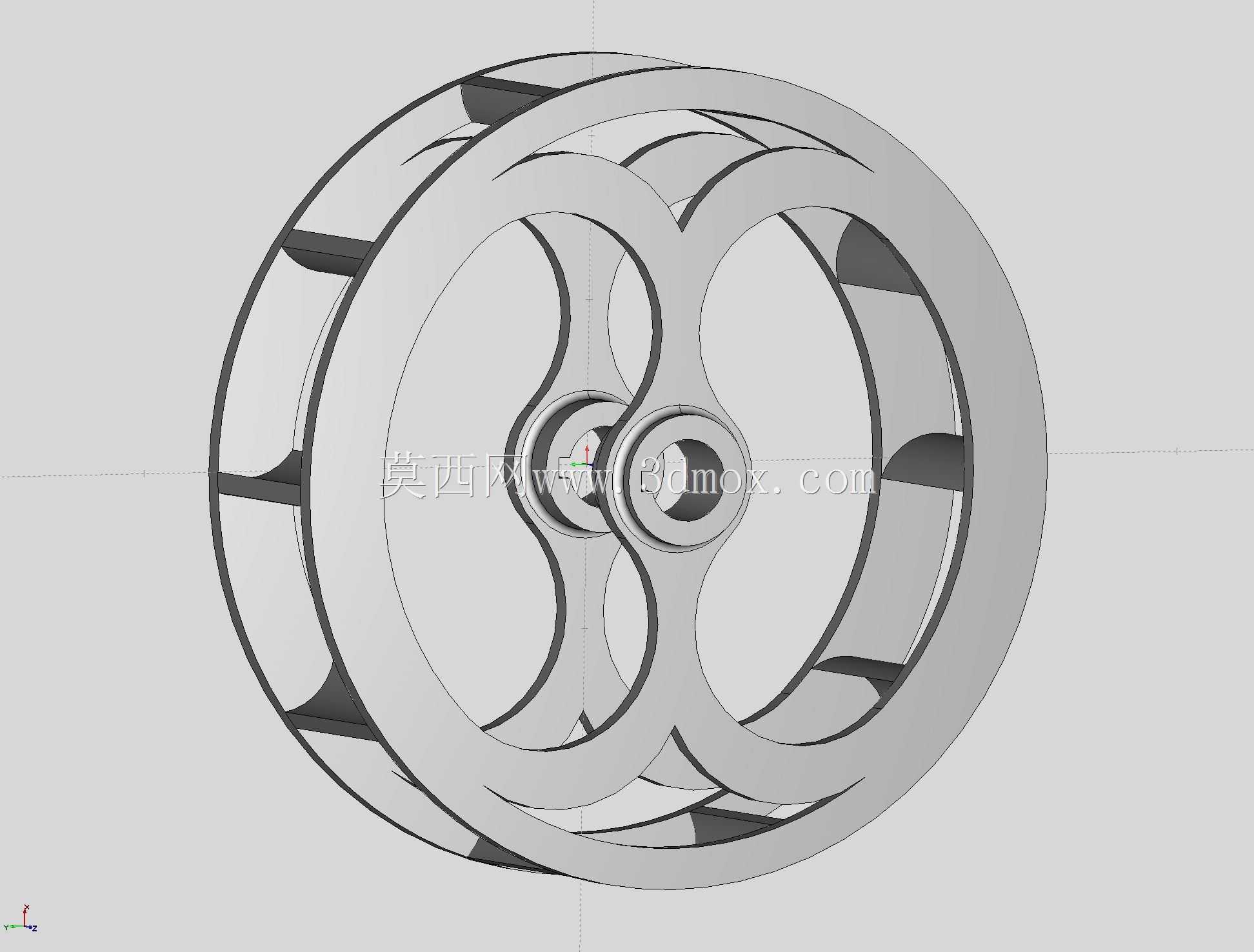

　　该转轮结构采用双侧环形辐板搭配周向均布舀水斗的布局，整体为同轴回转体构型，中心设置阶梯式轴座，预留半英寸键轴配合段，轴孔与键槽的公差选取可兼顾普通光轴与带键传动轴的装配需求，轴座向外延伸出三层弧形支撑辐条，辐条采用类心形镂空轮廓，既削减了转轮整体自重，又在径向形成连续传力路径，避免实心轮盘在长期浸水工况下出现应力集中开裂的问题。两侧环形轮缘之间沿圆周均匀焊接多组径向舀水板，舀水板的弯折角度经过适配，转轮随水流低速转动时，低位舀水板可自然兜取水体，抬升至高位后依靠重力将水体倾倒入侧边集水槽，整套结构无需额外动力输入，仅依靠自然水流的冲击力即可完成提水动作，适合小型农田灌溉、庭院水景循环、科普教学演示这类低扬程提水场景。从安装边界来看，

　　转轮的轴向宽度由两侧轮缘的间距决定，径向最大轮廓为轮缘外圆，现场布设时只需在转轮两侧预留支撑轴承的安装位，保证轴座中心与水流渠道的水面高度差匹配舀水板的吃水深度，吃水深度控制在舀水板高度的三分之一左右即可，吃水过深会增大转轮转动阻力，吃水过浅则无法有效兜取水体，降低提水效率。设计过程中优先考虑了增材制造的成型特性，所有镂空区域均预留了足够的成型支撑余量，相邻辐条之间的空隙宽度大于成型最小自支撑间距，打印制作时无需添加大量内部支撑，后续去除支撑的工作量极小，整体结构无狭小封闭腔体，浸水后不会积存残留水体，长期户外使用也不会因积水冻胀出现构件破损。辐条的弧形走向并非单纯做外观造型，每一段曲线都对应力流走向做了适配，

　　水流冲击舀水板产生的扭矩会通过径向板传递到轮缘，再经由弧形辐条均匀分散到中心轴座，不会在辐条与轮缘的交接位置形成突变应力，即便转轮被水流裹挟的小型杂物短暂卡滞，冲击载荷也能通过辐条的微形变被缓冲，不会出现辐条根部断裂的情况。轮缘采用等截面环形设计，转动过程中整体动平衡表现稳定，无需额外加装配重块，双侧轮缘的同轴度在建模时通过全局基准轴约束，装配后两侧支撑轴承受力均匀，不会出现单侧偏磨的问题。舀水板的端面与轮缘内壁完全贴合，不存在装配缝隙，兜水过程中不会出现漏水泄压的问题，板件的厚度选取兼顾了刚性与自重，即便采用PLA这类普通3D打印材料制作，也能承受舀水满载时的弯折载荷。中心轴座的阶梯凸台一方面用于轴向定位，

　　避免转轮工作时沿传动轴出现轴向窜动，另一方面也增大了轴座与辐条的连接面积，把转轴传递的支撑力分散到更多辐条节点上。针对教学场景使用时，该结构可直接拆解展示转轮提水的完整工作逻辑，学员可通过修改舀水板数量、辐条镂空形状、轮缘直径来调整提水量与转动阻力，直观理解水力机械的扭矩转换、力流传递、装配公差匹配等基础机械设计知识点，整套结构没有复杂的精密配合面，加工制作门槛低，不管是3D打印一体成型，还是采用板材切割后粘接拼装，都能完整还原水车的工作功能。
