三款1比43比例物流仓储托盘精细建模

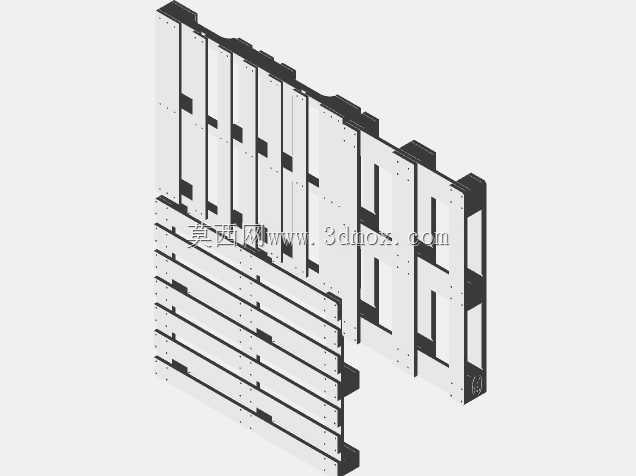

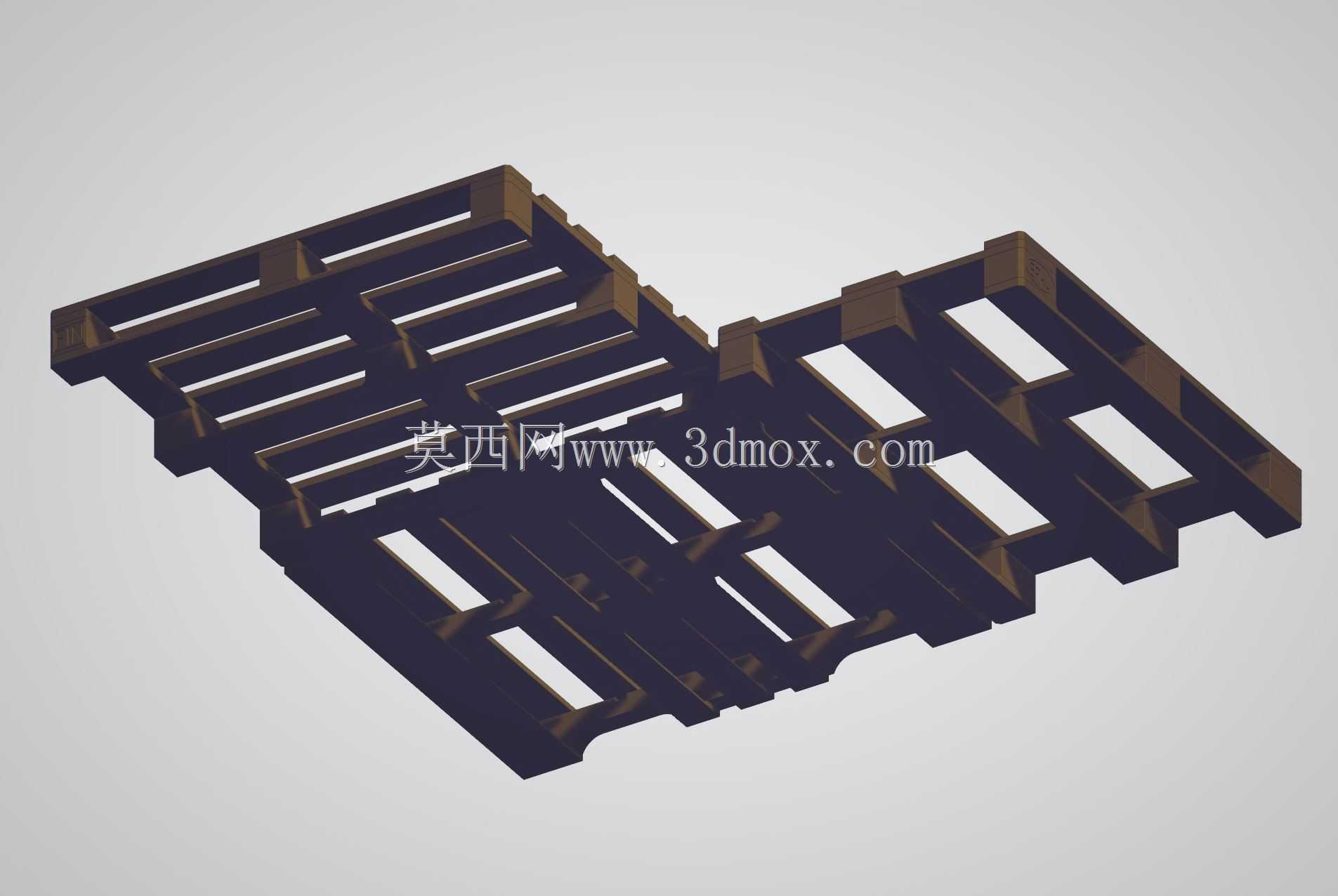

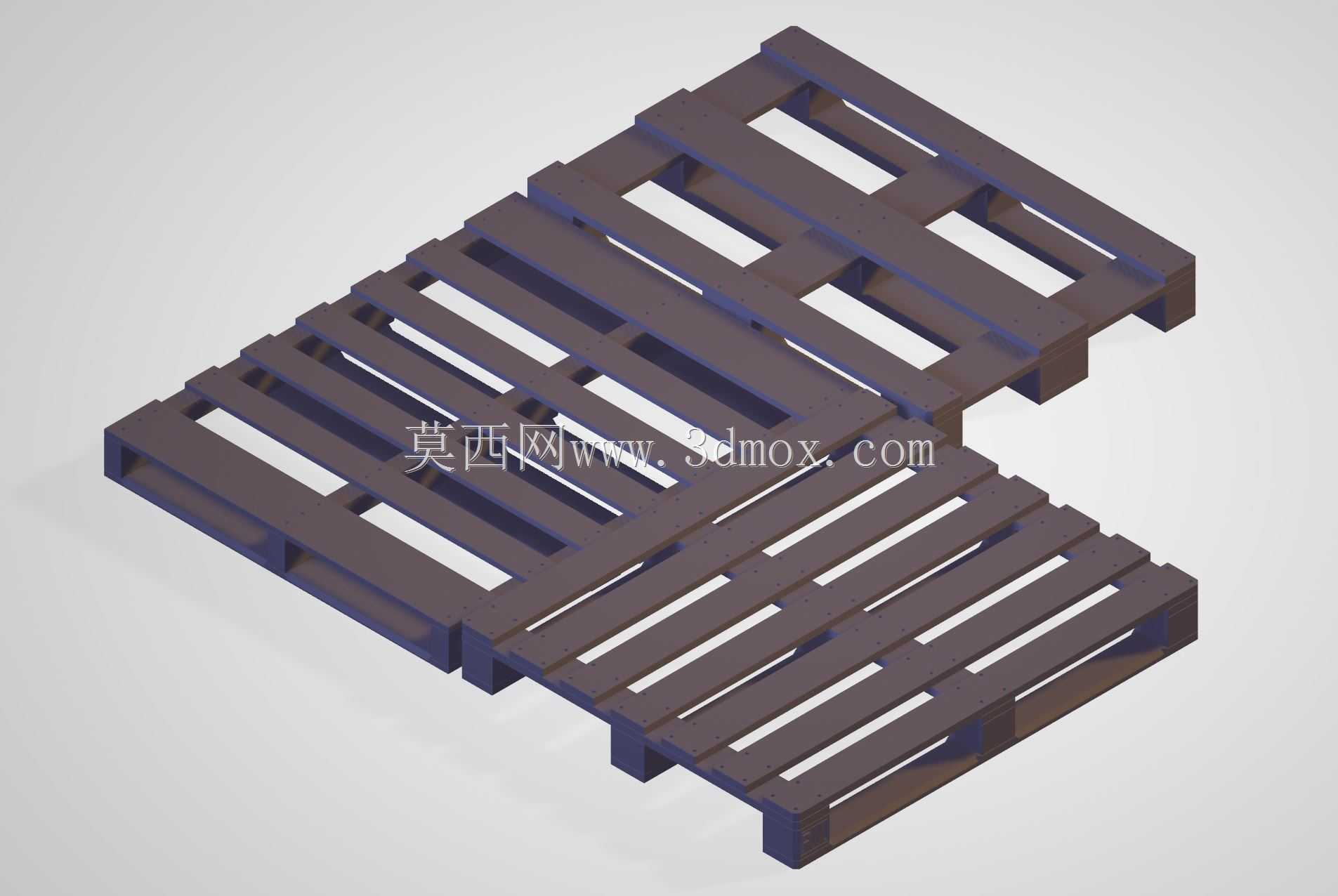

　　仓储物流环节里托盘是衔接货物堆码、叉车转运、货架存储的基础载具，本次完成的三款不同制式托盘按1:43等比例缩放制作，分别对应欧洲标准托盘、美国标准托盘以及翅片式托盘的典型结构特征，可直接匹配同比例物流场景沙盘、自动化仓储演示系统、微缩叉车作业仿真场景的搭建需求。

　　从实际工程应用视角拆解三款托盘的结构差异：欧洲制式托盘采用九墩块纵横铺板结构，顶部铺板为宽窄间隔排布的条形板，预留均匀间隙便于叉车货叉从四个方向进叉，底部设置三块纵向连系梁与九个支撑墩块，空载时可多层堆叠码放，满载状态下载荷通过铺板传递至墩块，再均匀传导至地面或货架横梁，额定堆码状态下相邻托盘的支撑墩位置完全对齐，避免偏载导致铺板弯折。美国制式托盘整体幅面尺寸更宽，铺板采用密排宽板设计，墩块间距针对北美标准叉车货叉间距优化，双向进叉结构侧重重载袋装货物、整箱工业件的承载需求，铺板边缘做倒角处理，避免叉车进叉时剐蹭托盘边角造成木构件劈裂。翅片式托盘则针对轻质泡货、快递分拣场景设计，铺板采用多道平行翅片条结构，自重更轻，镂空率更高，分拣线输送时辊筒与托盘底部接触点位均匀，不会出现卡滞情况。

　　建模过程中首先梳理三款托盘的真实工程尺寸边界：常规实尺欧标托盘长宽为1200mm×800mm，美标托盘为1219mm×1016mm，两款托盘的顶部铺板厚度、墩块高度、底部连梁截面尺寸均按实尺测绘后统一除以43得到微缩尺寸，所有板件之间的搭接间隙、钉接位置的凸起细节都做了还原，没有为了简化建模删除铺板之间的预留缝隙，保证微缩场景下光影投射的镂空效果和实物一致。翅片托盘的翅片间距、底部支撑脚布局同样参照快递行业常用的塑料托盘实尺参数缩放，翅片边缘的微小拔模斜度也做了保留，对应实际注塑生产时的脱模工艺特征。

　　结构设计层面三款托盘都严格遵循真实载具的力传递路径：顶部铺板承受货物的竖向载荷，将力分散到下方的纵向支撑梁，支撑梁再把载荷传递给均布的支撑墩/支撑脚，当托盘放置在货架横梁上时，支撑墩恰好落在横梁支撑位上，铺板的悬空段挠度控制在合理区间，微缩模型虽然不需要承载实际载荷，但建模时保留了所有受力构件的对应厚度，没有出现板厚失真、构件错位的问题，比如欧标托盘的边角铺板伸出墩块的悬挑长度、美标托盘中间宽铺板的宽度占比、翅片托盘底部加强筋的排布位置，都和实物的工程设计逻辑完全吻合。

　　安装边界与场景适配方面，1:43的缩放比例刚好匹配常见的工程车辆微缩模型、仓储沙盘的比例规格：托盘整体高度缩放后约为35mm，对应同比例叉车的货叉厚度、举升行程完全适配，货叉插入托盘进叉间隙时不会出现干涉，多层堆叠时上下托盘的支撑脚可以精准落入下层托盘的定位间隙，不会出现滑移错位。三款托盘并排摆放时可以直观对比不同制式托盘的幅面差异、铺板布局差异，用于物流教学演示时可以清晰展示不同地区托盘标准的结构区别，用于自动化立库仿真场景时，托盘的外轮廓尺寸可以直接导入仿真软件，校验堆垛机、输送线、货架位的尺寸匹配性，提前排查微缩场景搭建时可能出现的尺寸干涉问题。

　　细节处理上，托盘所有板件的棱边都做了和实物一致的微小圆角，对应木质托盘长期使用后的磨损特征以及塑料托盘的注塑圆角，进叉口位置的铺板端部做了斜角导向，模拟实物托盘方便货叉插入的导向结构，没有出现尖锐直角不符合实际工艺的问题。三款托盘的结构各自独立，既可以单独取出用于单一货物的载具展示，也可以批量阵列排布，模拟仓库里整区托盘堆码的作业场景，不同制式托盘的结构特征区分清晰，不会出现外观同质化无法辨别的问题。
