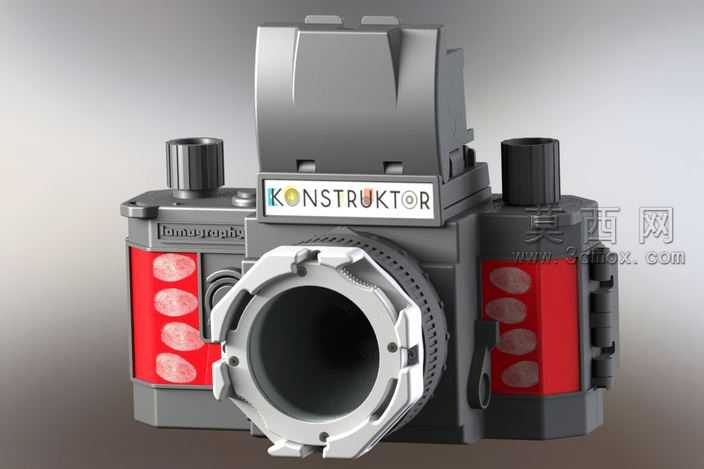

LomographyKonstruktor更新款胶片相机三维设计

本作品为LomographyKonstruktor相机的更新版本三维建模设计，整体围绕复古胶片单反相机的外观与功能结构展开，在原有经典机型的基础上对旋钮部件、机身徽标模块进行了优化调整，还原了该类相机标志性的DIY组装属性与复古质感。建模阶段采用SolidWorks完成全参数化结构搭建，首先对相机机身主体进行分块建模，将机身拆分为顶部取景器模块、左右侧握持握把、中部镜头卡口基座、背部胶片仓结构几个独立部分，逐一完成各部件的特征绘制：顶部的双旋钮结构分别对应过片与快门调速功能，建模时还原了旋钮表面的防滑齿纹细节，保证旋钮与机身安装位的同轴度与转动间隙符合实际装配逻辑；机身正面的KONSTRUKTOR徽标采用凸台特征制作，还原了原版徽标的彩色分色设计，边缘做了微小倒角处理避免渲染时出现生硬棱角。镜头卡口部分是建模的重点，还原了可更换卡口的卡扣结构、卡口边缘的定位凹槽与锁紧拨片，卡口内壁做了消光黑的材质预设，模拟真实相机镜头卡口的植绒消光效果。机身两侧的红色饰皮区域，建模时预留了饰皮的安装凹槽，表面的指印纹理采用浮雕贴图配合凹凸通道实现，还原了橡胶饰皮的柔软触感与使用痕迹。材质渲染阶段，机身主体的工程塑料部分采用哑光深灰塑料材质，调整了粗糙度参数模拟老式塑料机身的轻微磨砂质感，金属部件如卡口环、旋钮顶部采用半哑光金属材质，添加了细微的使用划痕贴图提升真实感，红色饰皮部分采用高粗糙度的橡胶材质，配合轻微的次表面散射参数模拟橡胶的温润质感。设计过程中对旋钮的尺寸进行了适配性估算，保证旋钮的转动操作空间符合人体工学，同时对机身各部件的衔接处做了公差预留，确保各模块装配时不会出现干涉问题，整体模型完整还原了更新款相机的外观特征与核心结构，可用于摄影器材展示、相机结构教学、复古产品设计参考等场景。
