微流控兼容SCARA的精密注射推进装置

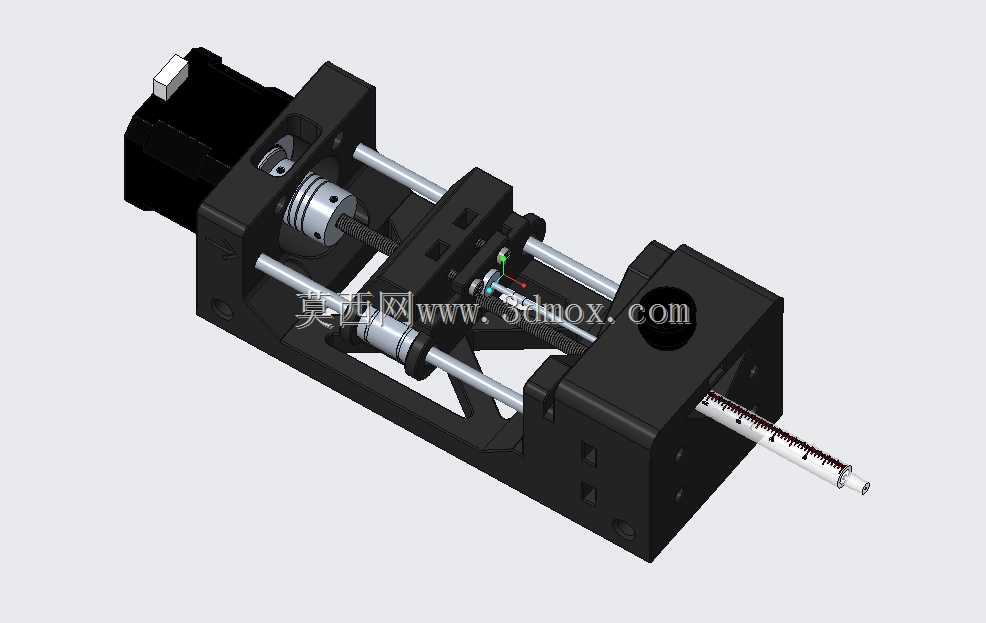

　　这套注射推进机构主要面向微流控实验场景，承担微量液体的稳定输送任务，常见于微流控芯片进样、试剂定量分配、细胞培养灌注以及化学合成过程中的连续加料环节。机构整体采用卧式直线布局，驱动端布置步进电机，通过联轴器将旋转运动传递给丝杠，再由丝杠螺母带动滑动压块沿两根平行光轴做直线往复运动，从而推动注射器活塞完成精确注射。

　　从实际用途看，该装置的核心诉求是低速平稳、推力可控且无明显脉动。微流控通道尺寸通常在微米量级，流量极小，任何卡顿或爬行都会直接反映在液滴生成或层流稳定性上。因此传动链上选用了滚珠丝杠配合直线光轴导向，压块与光轴之间采用直线轴承，保证运动阻力均匀。电机与丝杠之间通过梅花型弹性联轴器连接，可补偿少量同轴度误差，同时抑制启停瞬间的冲击。

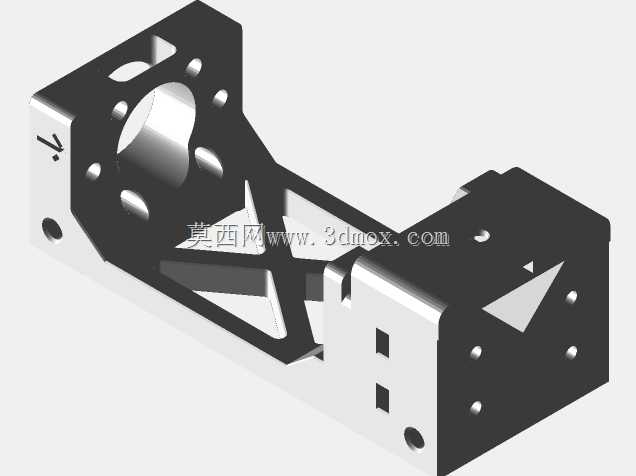

　　结构设计上，主体框架由两侧立板和中间连接筋板组成，形成一个刚性较好的笼式支撑。两根光轴贯穿前后立板，既作为导向元件，又承担框架拉杆的作用，减少了额外型材的使用。前端立板开设注射器安装位，针筒法兰卡在定位槽内，活塞尾部由滑动压块推动，这种装夹方式适配标准规格的塑料注射器，更换耗材时只需侧向取放，无需拆卸主体。后端电机座与立板集成，电机法兰直接贴合安装，缩短了悬臂长度。

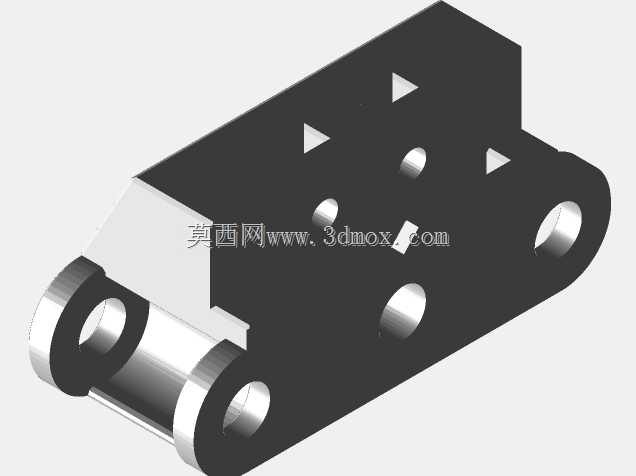

　　滑动压块是受力关键件，其上设计有与注射器活塞翼缘配合的卡口，推动时接触面贴合活塞端面，回退时可带动活塞后撤，实现吸液动作。压块内部同时容纳丝杠螺母和直线轴承，三者的位置度在加工时需要保证，否则会出现别劲现象。框架中部还预留了传感器安装位，可加装限位或原点开关，用于行程两端保护和归零定位，这在自动化连续作业中是必要的安全冗余。

　　安装边界方面，整套机构底面为平整安装面，可通过螺钉固定在光学平台或设备底板上，外形呈长条状，长度方向沿注射器轴线延伸，宽度方向紧凑，适合在SCARA机器人协作工位中并排布置多通道。前端针头伸出区域留有操作空间，便于连接微流控管路。与SCARA T6-B的兼容性体现在安装孔位和整体高度上，机构可作为机器人工作站中的液体供给单元，由上位机统一协调运动与注液时序，完成芯片自动上下料后的自动进样。

　　从建模角度看，这套装置把电机、联轴器、丝杠、光轴、直线轴承、滑动压块、框架立板和标准注射器完整装配在一起，各零件之间的配合关系清晰：光轴与立板为过渡配合并由顶丝锁紧，丝杠两端由轴承支撑，螺母与压块螺钉连接，注射器以卡槽定位。模型完整呈现了从动力输入到末端执行的传动路径，对于理解微量泵送设备的机械构成、进行多通道并联改造或适配不同规格注射器，都具有直接的参考价值。在选型时，可根据所需流量换算活塞推进速度，进而确定丝杠导程与电机步距角，框架尺寸则依据常用注射器的针筒长度和活塞行程来确定，保证在最大行程下压块不与前后立板干涉。
