5V直流驱动微型离心水泵结构设计

　　这套小型离心输水装置的开发初衷，是面向桌面级小流量流体循环场景做低成本快速落地，整套结构完全适配熔融沉积3D打印工艺，不需要复杂的机加工工序就能完成泵体主体的制作，配套动力选用常规5V直流减速电机，供电门槛极低，普通USB端口就能直接驱动运行，在创客教学、小型水冷循环、盆栽滴灌供水、桌面实验台流体回路这类场景里适配性很强。

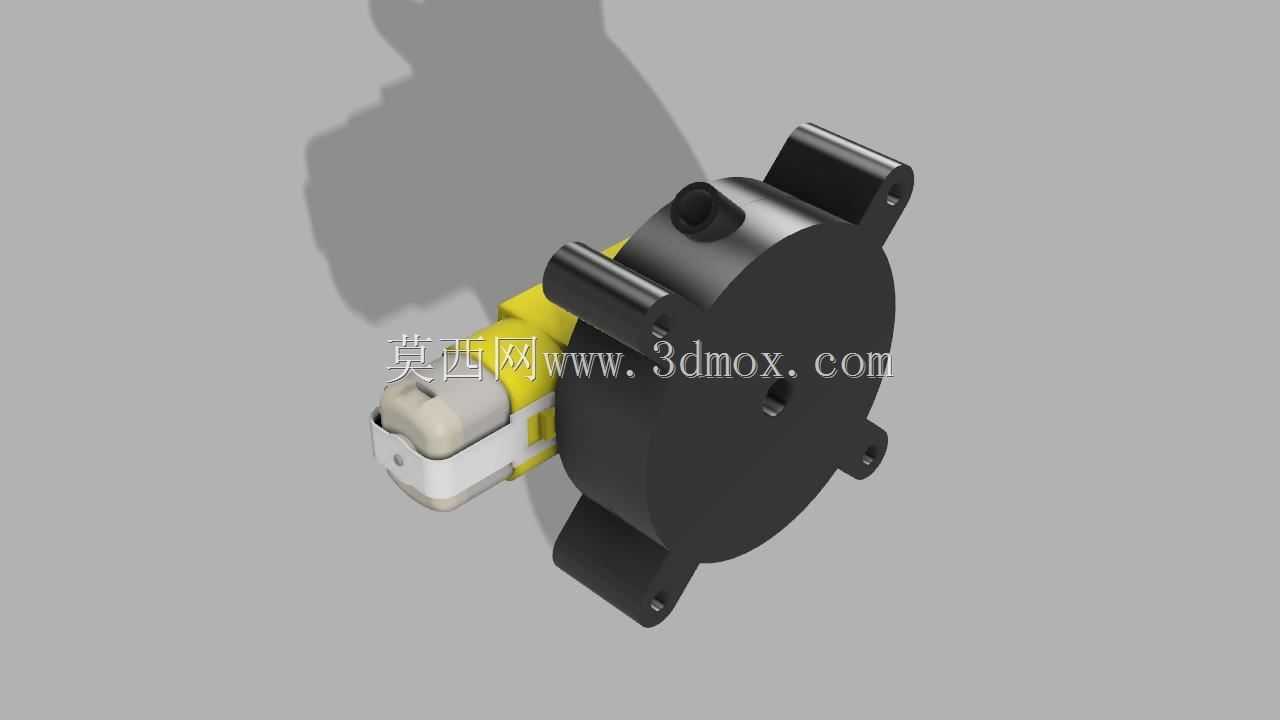

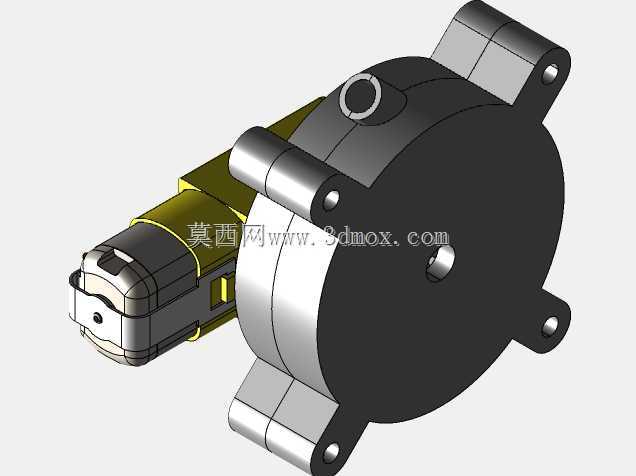

　　从结构布局来看，电机沿泵体轴向侧置布置，动力输出轴直接伸入泵腔中心连接离心叶轮，省去了额外的联轴器传动环节，既压缩了整机轴向占用空间，也减少了传动环节的功率损耗。泵壳采用分体扣合式结构，外圈预留四个带安装孔的固定耳座，耳座沿泵壳圆周均匀分布，安装孔位的中心距经过匹配校核，既可以直接通过自攻螺丝固定在亚克力安装板、3D打印设备机架上，也能搭配橡胶减震垫抵消电机运行带来的小幅振动，避免泵体运行时和安装基面产生共振噪音。

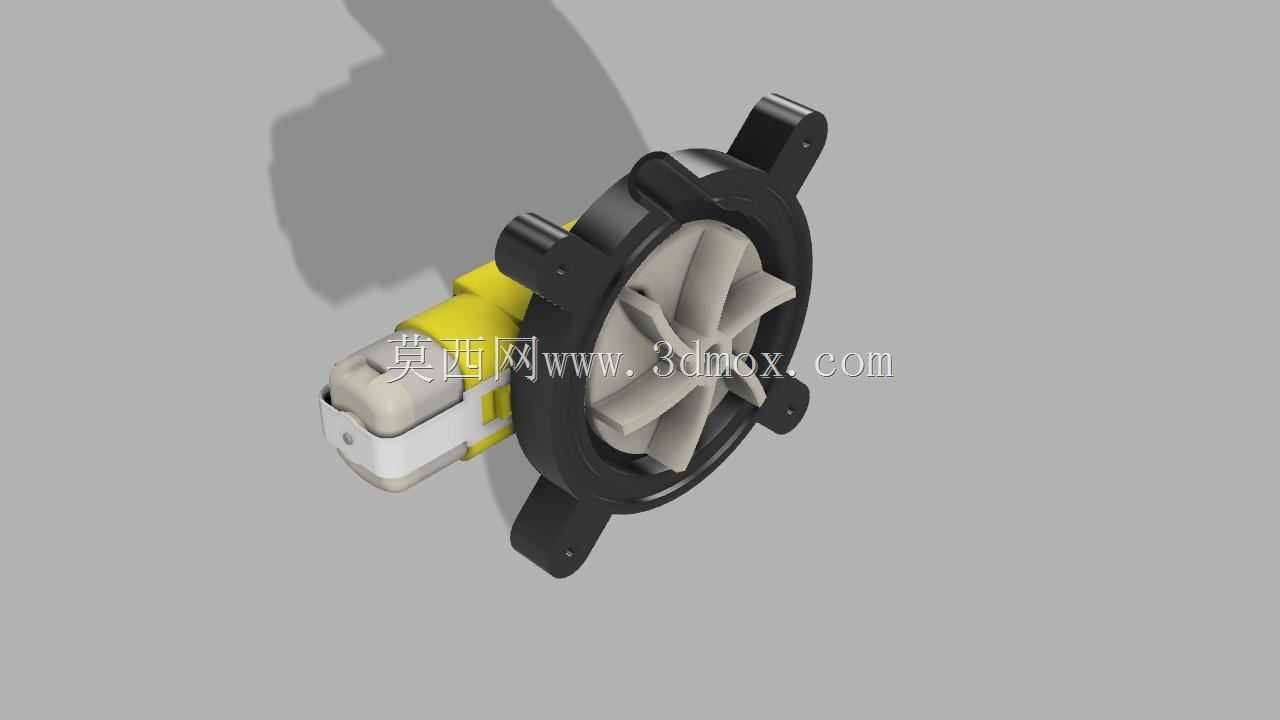

　　叶轮采用后弯式闭式叶片设计，叶片数量经过流道仿真校核，在小转速工况下既能保证足够的流体甩出离心力，也不会因为叶片过密导致流道堵塞，针对输送常温清水或者低浓度水性冷却液的工况，叶轮和泵腔内壁预留了合理的运转间隙，既避免3D打印成型的表面粗糙度导致叶轮擦碰泵壳，也能控制间隙过大带来的容积效率下降。泵腔的进水口沿轴向正对叶轮中心设置，出水口沿泵壳切线方向引出，完全符合离心泵的流体走向逻辑：流体从轴向进入叶轮中心后，被高速旋转的叶片带动获得离心动能，顺着蜗壳流道逐步汇集增压后从切向出口排出，整个流道没有突兀的直角转折，能大幅降低小流量工况下的水力损失。

　　设计阶段特意把所有泵体零件的壁厚控制在FDM打印的最优成型区间，壳体壁厚既保证了承压能力，不会在常规输水压力下出现壳体开裂，也不需要额外添加支撑就能完成流道部分的打印，泵壳扣合面预留了密封槽位，可以装配薄橡胶密封圈或者直接涂抹密封胶，解决3D打印零件层纹带来的渗漏问题。电机和泵体的连接位做了定位止口，电机装入后可以自动保证输出轴和泵腔的同轴度，不需要反复调校对中，即使是没有装配经验的使用者，也能快速完成电机和泵体的拼接固定。

　　从安装边界来看，整机径向最大轮廓由带耳座的泵壳决定，轴向长度从电机尾端到泵壳前端面的尺寸非常紧凑，不需要占用大的安装空间，进出水接口可以根据使用需求外接软硅胶管，适配常见的小型水路管径。在实际使用中，这款泵不需要复杂的引水结构，初始使用时只需要在泵腔内注入少量水完成自吸前置，就能稳定完成流体输送，运行噪音远低于同流量的隔膜泵，不会出现隔膜泵周期性的脉冲出水问题，出水流量平稳，很适合对水流稳定性有要求的小型冷却回路。

　　建模过程中所有配合尺寸都做了公差适配，针对3D打印的成型收缩率预留了合理的配合余量，电机安装位、叶轮轴孔、密封槽的尺寸都经过实际打印装配验证，不会出现零件打印完成后无法装配的问题。耳座的安装孔位做了沉台设计，螺丝锁紧后螺丝头不会突出耳座表面，泵体贴墙安装时也能完全贴合基面。整体结构没有复杂的异形曲面，除了叶轮叶片部分需要少量支撑外，其余零件都可以无支撑打印，大幅降低了制作难度和材料消耗。

　　在教学场景中，这套结构可以直接作为离心泵工作原理的实物演示教具，学生可以通过打印不同叶片参数的叶轮，测试不同叶片角度、叶片数量对泵水流量和扬程的影响，直观理解离心流体机械的工作逻辑；在小型设备配套场景里，它可以作为小型激光雕刻机的冷却供水泵、桌面水景的循环泵、小型水培装置的供水泵，依靠5V低压供电完全没有用电安全隐患，长期运行的功耗也极低。
