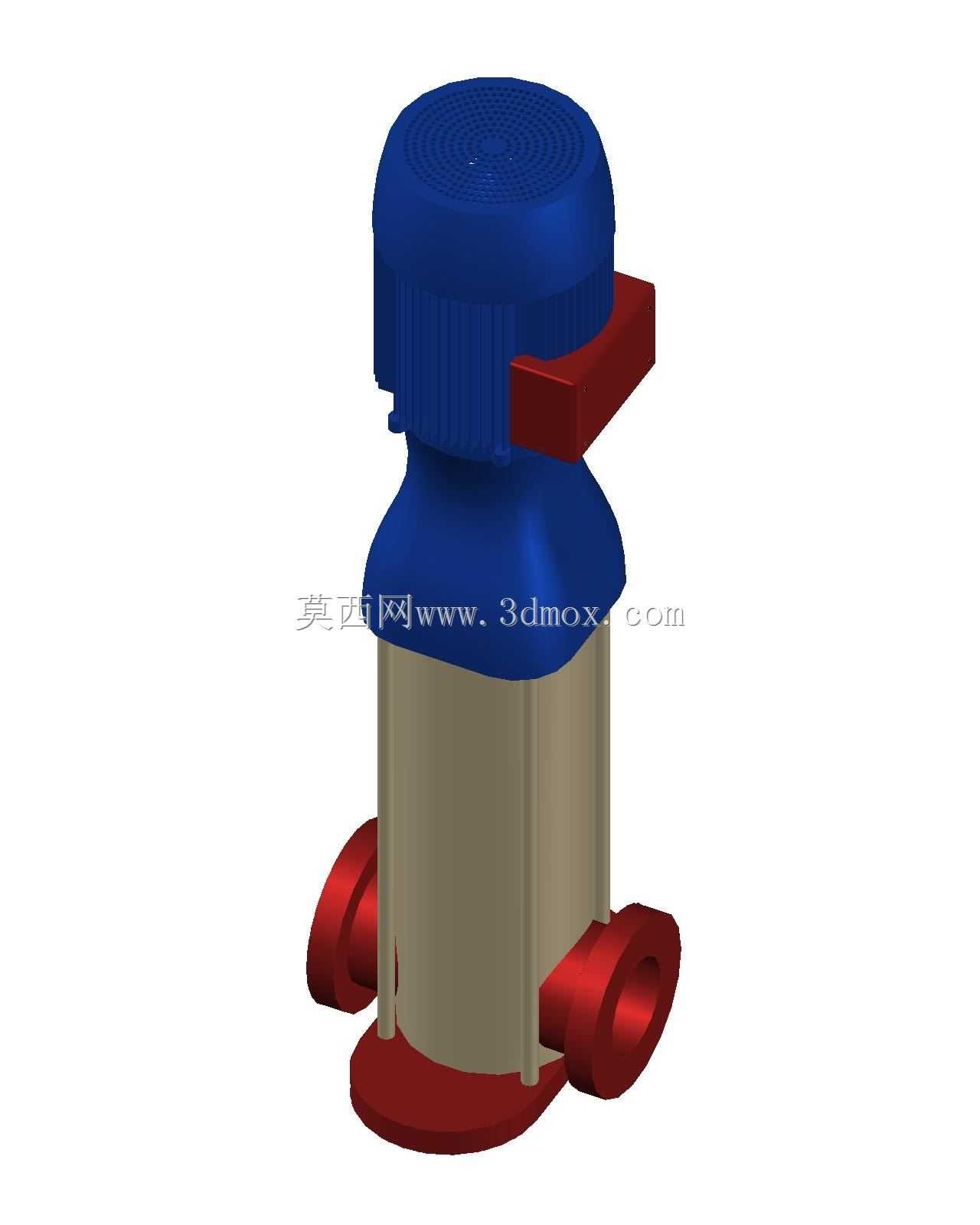

立式管道离心泵工业流体输送结构

　　做工业流体系统设计快十二年，经手的立式泵选型、建模、安装指导项目少说有七八十个，这次的立式泵结构模型，完全是按照现场常用的单级单吸立式管道离心泵的实际结构还原的，没有做多余的艺术化修饰，每一处结构都对应实际生产装配的需求。先从应用场景说，这类泵在工业现场的覆盖面极广，不管是化工园区的循环水增压、暖通系统的冷热水循环、生产工艺段的洁净流体输送，还是市政供水的二次加压，只要是管路竖向安装空间有限、需要进出口在同一水平轴线上的场景，基本都会优先选这类立式结构的泵，相比卧式泵它能节省至少40%的横向安装占地，对于旧厂房改造、设备层空间紧张的项目来说，这个结构优势是卧式泵完全比不了的。

　　从实际用途来看，这个结构的泵主要用来输送不含固体颗粒的清水或者理化性质和水接近的流体，常规配置的过流部件适配0到80摄氏度的介质，如果更换机械密封和叶轮材质，也能适配轻度腐蚀性的工业流体，扬程覆盖范围从12米到50米不等，流量区间从每小时6立方到每小时300立方，能覆盖绝大多数中小流量的流体增压需求，很多工厂的冷却水循环系统里，同一管路上会并联3到4台同型号的立式泵，两用一备或者三用一备，检修的时候不用拆管路，直接把电机和泵体的连接螺栓拆开就能提出来更换易损件，运维效率比卧式泵高不少。

　　说到功能特性，这个模型还原的结构是电机直联式的，没有额外的联轴器支架，电机轴直接和泵轴通过键连接，传动损耗比带传动的结构低3%左右，整体的同轴度靠泵体上端的止口和电机端盖的止口配合保证，装配的时候只要止口清理干净，螺栓对称拧紧，基本不用额外调整同轴度，现场安装的容错率很高。泵体的进出口是对称的法兰结构，法兰的螺栓孔距、密封面尺寸完全符合通用管路法兰的标准，不管是接PPR管路还是焊接钢管，都能直接配对法兰，不用额外做转接件。底部的安装脚是三个均布的支撑耳，每个支撑耳上都开了长条形的安装孔，安装的时候可以微调泵的位置，对准管路的法兰孔，不用硬掰管路强行对中，能减少管路应力对泵体密封件的损伤。顶部的电机端盖做了散热筋结构，和实际Y系列立式电机的散热结构完全一致，电机运行的时候靠顶部的风叶带动空气顺着散热筋流动，带走电机运行产生的热量，就算是24小时连续运行的工况，电机绕组的温升也能控制在标准允许的范围内。

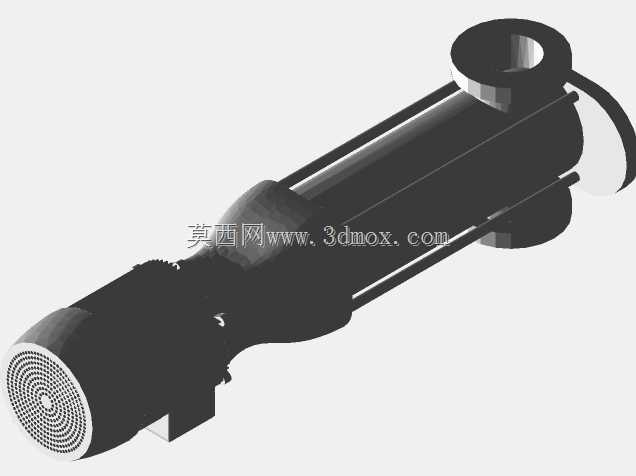

　　设计思路上，这个模型完全是按照实际加工装配的逻辑做的拆分，从顶部的电机风罩、风叶、电机定子转子总成，到中间的连接座、机械密封腔、叶轮，再到下部的泵体、进出口法兰、支撑脚，每一个零件的装配关系都和实际产品一致，没有出现干涉或者装配顺序错误的问题。做结构建模的时候特意考虑了易损件的更换空间，机械密封的位置预留了足够的拆装间隙，现场更换机械密封的时候，不用把整个泵从管路上拆下来，只要拆掉电机和连接座的连接螺栓，把电机连同泵轴一起提起来，就能直接更换机械密封和叶轮，整个过程不用动进出口的管路连接，能大幅缩短检修停机的时间。过流流道的部分是按照等流速的原则做的水力设计，叶轮进口处的流道做了圆弧过渡，减少流体进入叶轮的水力损失，泵体的蜗壳断面是按照面积渐变的规律设计的，流体从叶轮甩出后顺着蜗壳流道匀速流向出口，能减少湍流带来的振动和噪音，实际运行的时候，泵体1米处的噪音能控制在65分贝以内，符合工业车间的噪音标准。

　　外形尺寸和安装边界这块，模型的尺寸比例完全按照常用的ISG50-160型号立式泵做的还原，总高度大概在720毫米左右，进出口法兰的中心距底座安装面的高度是180毫米，进出口的公称通径是50毫米，三个支撑脚的安装孔中心圆直径是240毫米，安装孔的大小适配M16的膨胀螺栓。做现场布局设计的时候，要注意泵的正前方预留至少600毫米的操作空间，方便日常巡检的时候观察机械密封的泄漏情况、给轴承部位加注润滑脂，泵的顶部要预留至少300毫米的空间，方便检修的时候吊装电机。进出口的管路要做独立的支撑，不能把管路的重量压在泵体的法兰上，不然长期运行会导致泵体变形、密封件泄漏甚至轴系弯曲。另外安装的时候要保证泵的安装面水平度偏差不超过0.1毫米每米，不然会导致轴系偏磨，机械密封的使用寿命会缩短60%以上。很多新手做三维布局的时候容易忽略管路支撑和安装空间的预留，最后现场安装的时候要么操作空间不够没法检修，要么管路重量压坏泵体，这个模型把所有的外部安装接口、支撑结构都做了准确还原，用来做厂房管路布局、设备选型校核完全够用，不会出现和实际产品尺寸对不上的问题。
