惠普一体机传动齿轮替换件结构

　　这款圆柱直齿轮属于办公打印设备内部的小模数传动替换件，对应惠普C5280 All-in-One一体机走纸或动力传递链路中的失效齿轮，在原配件损坏、备件采购周期长或成本偏高的场景下，可通过三维建模完成逆向还原，再借助桌面级FDM或光固化3D打印设备快速制作实物，恢复设备的正常运转。

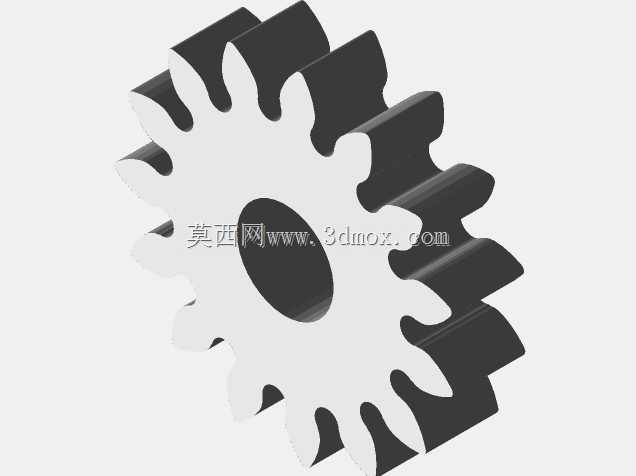

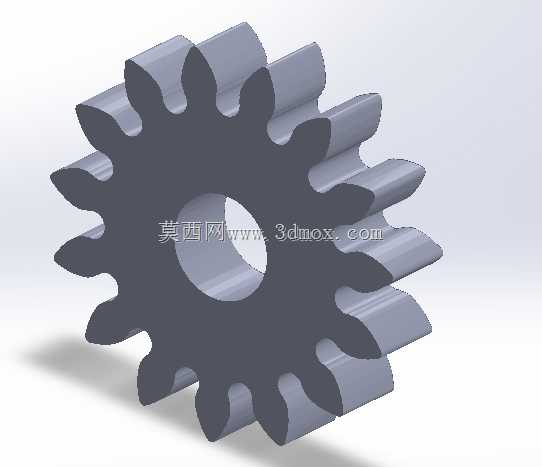

　　从实际装机边界来看，该齿轮采用直齿圆柱齿轮结构，轮齿沿轴向均匀延伸，整体为盘类回转零件，中心设置贯通安装孔，用于套装在对应传动轴上，依靠孔轴配合实现周向定位与扭矩传递。设计时首先需要核对原损坏齿轮的核心安装尺寸：中心孔直径必须与传动轴径形成合适的配合关系，若采用3D打印制作，考虑到塑料材料成型后的收缩率以及层纹带来的表面余量，孔位尺寸可根据打印工艺预留0.1~0.2mm的适配量，避免打印后孔位过小无法装配，或间隙过大导致运转时齿轮径向窜动。齿轮的齿顶圆直径、齿根圆直径以及齿宽需要严格匹配原安装腔的空间边界，齿宽方向不能超出相邻传动件的啮合宽度，否则会出现轮齿与周边塑料壳体、相邻齿轮端面发生摩擦干涉的问题；齿顶圆也不能超出腔体内的避让空间，防止齿轮转动时剐蹭设备内壁。

　　轮齿部分采用标准渐开线直齿廓设计，这类齿形在小载荷办公设备传动中应用十分广泛，直齿结构设计简单，啮合时沿齿宽方向同时接触，轴向力几乎为零，不需要额外设置轴向限位结构来抵消斜齿带来的轴向分力，非常适配打印机内部轻量化、小空间的传动布局。建模时齿数需要与原齿轮完全一致，模数匹配对应啮合齿轮的参数，保证传动比和原厂设计保持相同，避免更换后走纸速度、动力输出转速出现偏差，引发设备进纸卡顿、同步时序错乱等故障。齿根位置需要保留合理的过渡圆角，不能为了还原齿形而做出尖锐的齿根转角——3D打印零件的层间结合强度弱于注塑成型件，尖锐转角在反复啮合冲击下容易成为应力集中点，长期运转后齿根位置容易萌生裂纹甚至断齿，添加小圆角可以分散啮合载荷，提升轮齿的抗弯折能力。

　　实际应用场景中，这类小型齿轮常见故障多为长期使用后塑料齿面磨损、轮齿崩断，或是老化后整体脆裂。逆向建模时可以先对损坏的残存齿轮进行尺寸测绘，对已经断齿的部位，通过相邻完好轮齿的阵列特征补全齿形，不需要完全依赖磨损后的残件扫描数据，避免磨损误差被带入模型中。齿轮两端面设计为平整结构，端面与轴线保持垂直，装配后可以和轴上的限位卡扣、相邻套筒端面贴合，防止齿轮沿轴向窜动，保证轮齿在全齿宽范围内和配对齿轮正确啮合，避免局部齿面偏载造成过早磨损。

　　选材与成型层面，若采用FDM工艺打印，优先选择韧性较好的PETG或尼龙材料，相比普通PLA材料，其抗冲击能力更强，能承受齿轮啮合时的周期性挤压力，不易在设备长时间运行后脆断；若采用光固化工艺，可选择韧性光敏树脂，成型后齿面精度更高，啮合间隙更均匀，运转噪音更小。打印时建议将齿轮轴线垂直于打印平台摆放，让轮齿沿层叠方向成型，避免轮齿受力方向与层纹方向平行，防止轮齿受载时沿层间断裂。装配前需要去除齿面和中心孔内的支撑毛刺，手动试转确认啮合无卡滞，再装入设备传动腔，全程不需要改动原有设备的其他结构，完全依托原有安装位实现替换，非常适合老旧办公设备的应急维修与小批量备件自制。
