齿轮齿条式汽车转向机构三维设计

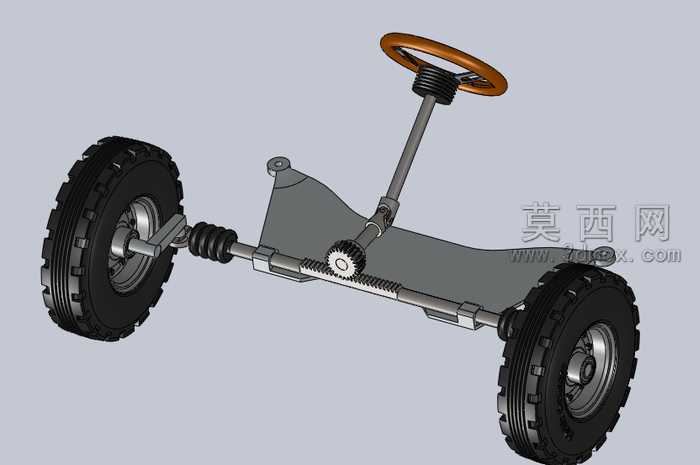

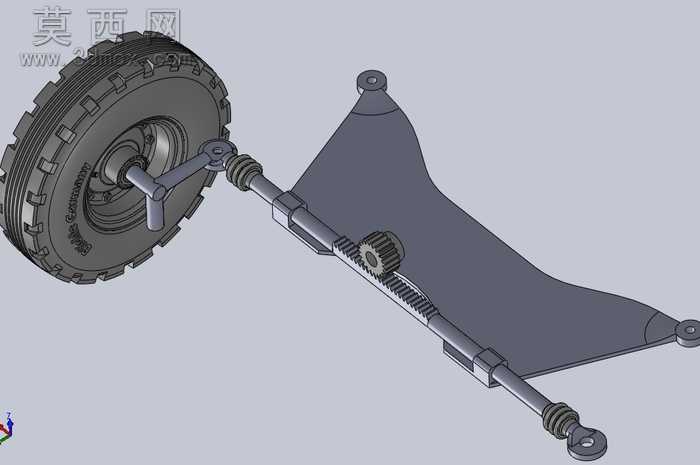

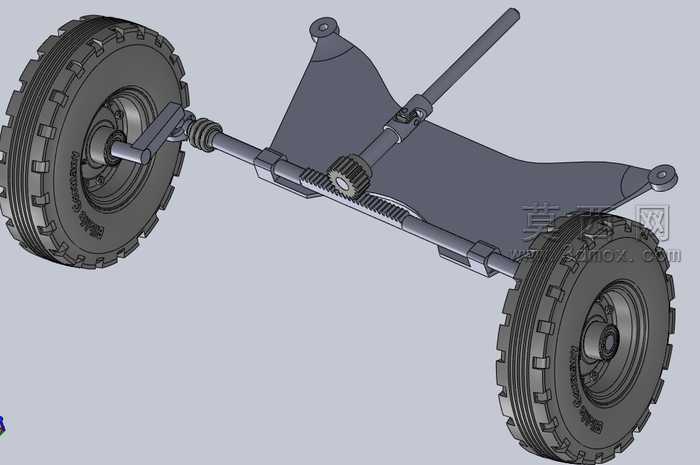

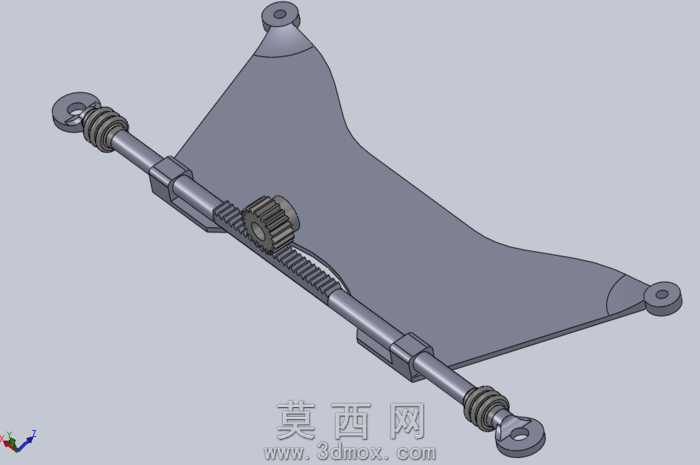

本作品为齿轮齿条式汽车转向机构的三维设计成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零件的参数化建模，再按照实际装配约束关系完成整体机构的拼接，确保各部件运动自由度符合真实机械原理。零件建模阶段，针对带越野花纹的轮胎部件，通过草图绘制胎面花纹轮廓、沿圆周方向阵列特征的方式还原真实轮胎的胎面纹理，轮毂部分通过旋转凸台、切除特征完成辐条与安装孔位的建模，保证轮毂与转向节的装配尺寸匹配；转向横拉杆部件采用两端带球头铰接结构的设计，建模时还原了球头的铰接间隙特征与防尘罩的曲面结构，弹簧缓冲部件通过螺旋线扫描生成弹簧实体，匹配拉杆的安装定位尺寸。核心传动部分为齿轮齿条传动副，建模时严格按照齿轮模数、齿条齿距的参数化要求生成渐开线齿形，保证齿轮与齿条的啮合精度，避免运动干涉；转向摇臂与齿轮输入轴采用同轴固定约束，还原转向操作时的力矩传递路径，挡泥板部件通过曲面拉伸、圆角处理完成薄壳结构建模，匹配车轮上方的安装位置。材质与渲染阶段，为轮胎赋予黑色橡胶材质，调整材质粗糙度还原橡胶的哑光质感；金属结构件如齿条、横拉杆、齿轮、摇臂等赋予合金钢材质，添加轻微金属反光效果区分不同金属部件的表面处理差异；挡泥板赋予深色工程塑料材质，调整半透明与哑光参数还原塑料件的视觉特征。整体装配完成后进行运动干涉检查，验证转动方向盘带动齿轮旋转、齿轮驱动齿条横向移动、齿条带动横拉杆推拉车轮实现转向的完整运动路径，确保各部件在全行程转向过程中无碰撞、无卡滞，结构设计符合汽车转向系统的基本工作原理，清晰展示了齿轮齿条转向器的传动逻辑与结构组成，可作为汽车底盘结构教学、转向系统原理演示的参考模型。
