链条作为工业现场最常见的柔性传力构件,在起重吊装、输送线张紧、工装限位、户外防护围栏、船舶系固以及农机牵引等场景中承担着把集中载荷沿串联路径逐级分散的作用。和钢丝绳相比,链节式链条的优势在于单环可独立更换、铰接点转动灵活、在多向弯折工况下不会出现散股,且目视检查磨损伸长量非常方便,维保人员只需测量若干节距的累计伸长即可判断整条链条是否达到报废阈值。

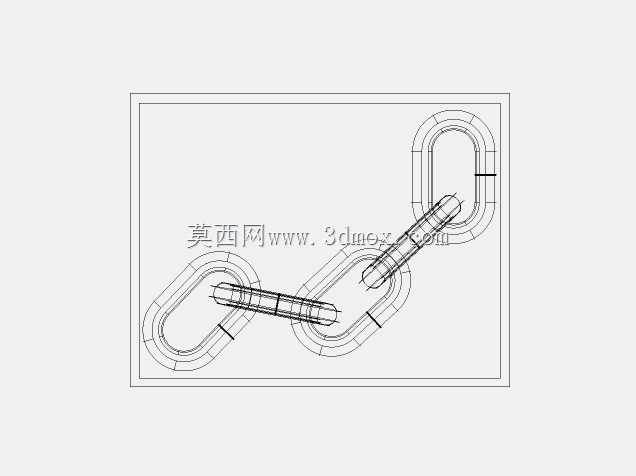

这套链节结构采用2.5英寸规格的长圆环链形式,单节链环为拉长的腰圆闭环,相邻链环以90度相位交错套合:一环处于竖直平面承受拉力,下一环则翻转到水平平面穿过前一环的内孔,这种交错排布让链条在两个正交方向都具备弯折自由度,绕过链轮或吊钩横梁时不会发生卡滞。链环本体采用圆钢弯制后对焊成型的工艺思路,截面为等直径圆形,在受拉时应力沿环周均匀分布,弯弧过渡段没有尖锐棱角,避免了起重作业中与被吊物棱角接触时产生应力割伤。

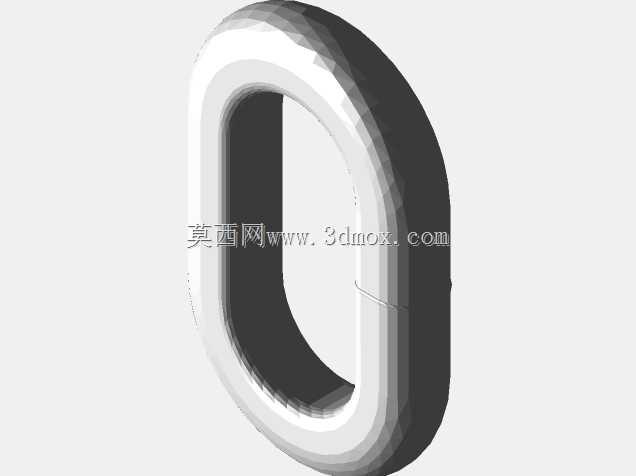

从结构建模角度看,单个链环的关键尺寸包括圆钢直径、环内净长、环内净宽以及弯弧内半径。2.5英寸规格对应链环节距约63毫米级别,环内净宽需略大于圆钢直径以保证相邻环能够自由转动,同时间隙又不能过大,否则在冲击载荷下相邻环会出现明显的横向窜动,加速铰接点的磨损。建模时先绘制单环的中心扫掠路径——由两段半圆弧和两段直线相切组成的腰圆曲线,再以圆钢直径为截面沿路径扫掠得到实体,随后对焊口位置做平滑融合处理,保证整条环的外轮廓连续。阵列时不能简单平移复制,必须每环绕拉力轴线旋转90度,并沿轴向平移一个节距,同时让后一环的直段穿过前一环的内孔,套合后还要做干涉检查:相邻环在自由悬垂状态下应保留微小转动间隙,在拉直受拉状态下接触区为圆弧面贴合,接触应力沿赫兹接触分布,不会出现点接触压痕。
实际工程选用这类链条时,首先要核对的是安装边界:链条两端通常通过卸扣、吊钩或连接环与设备铰接,因此端部链环的内孔尺寸要与卸扣销轴直径匹配,销轴穿过链环后两侧需留出挡圈或螺母的安装空间;链条在绕过链轮时,链轮的窝齿分度圆必须与链环节距一致,齿窝形状要容纳链环的圆弧段,过紧会造成爬齿,过松则在启动瞬间产生冲击。在输送线场景中,链条常作为牵引件沿导轨运行,此时需校核链条最小转弯半径,水平转弯时导轨曲率半径一般不小于若干倍节距,竖直方向绕过改向轮时直径则要根据链环弯折角限制来确定,避免相邻链环在极限弯折位置发生刚性顶撞。
功能特性上,这种长圆环链相比短环链,单环长度更大、单位长度内的铰接点更少,在同等总长下铰接磨损累积伸长更小,适合长距离牵引;而短环链柔性更好、更适合手动葫芦等频繁小幅度收放的场合。设计选型时还要考虑工作环境:在粉尘较多的矿山或建材现场,链环铰接面会混入磨粒,磨损速率显著上升,此时应适当加大圆钢直径余量并定期润滑;在腐蚀环境如海洋平台、化工车间,则需在建模阶段就预留镀层或涂层厚度,配合链环间的间隙放大,防止锈蚀后铰接点咬死。
三维建模完成后,可直接将链环实体导入有限元环境做拉伸静强度校核:约束一端链环的半弧面,在另一端施加额定工作拉力的若干倍试验载荷,观察弯弧内侧与对焊位置的应力峰值,圆钢弯弧内侧由于塑性成型时纤维连续,往往是应力最高但韧性最好的区域,而焊口位置则需通过探伤保证无缺陷。对于3D打印验证环节,等比例缩小的链环模型可直接用于打印装配演示,由于链环是逐个独立建模再套合,打印时无需支撑即可逐环堆叠,打印成品能够真实模拟链条的弯折与承重姿态,方便在结构评审时向工艺与维保人员直观展示铰接关系与更换流程。整体而言,这套链节结构在参数化后只需调整圆钢直径与环长环宽三个核心变量,即可衍生出不同吨位等级的系列链条,覆盖从轻质防护栏到重型起重牵引的广泛需求。
