可分件打印五自由度碟形天线结构

　　这套碟形天线结构面向教学演示、小型通信装置验证和快速原型制作场景，采用可拆分打印的装配思路，将反射面、馈源支撑臂、俯仰调节座、方位安装板以及锁紧连接件拆分为多个独立构件，便于在普通熔融沉积成型设备上完成制作。实际使用时，抛物面反射体负责将空间中的电磁波汇聚到焦点区域，馈源组件布置在反射面前方的焦点附近，通过支撑臂与背部调节机构连接；背部方形安装板作为整机承载基准，可固定在墙面、支架或实验台架上，板上预留的安装孔用于穿设紧固件，孔位与调节座之间保留足够边距，避免装配时与转动部件发生干涉。

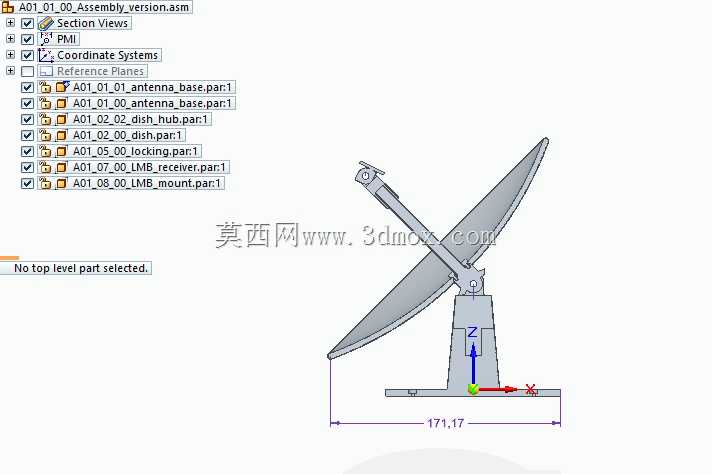

　　从结构功能上看，该装置并非单一固定角度的静态摆件，而是围绕天线指向调整设置了多组运动关系。反射面可相对安装板完成俯仰角度变化，支撑臂与反射面背部的连接部位承担馈源位置保持和角度微调，馈源末端的小型夹持结构允许对极化方向或接收头姿态进行局部修正。各转动副之间通过台阶轴、卡扣或紧固件形成约束，既保留调试所需的活动量，又能在目标角度锁定后维持姿态稳定。整体自由度设置覆盖了方位、俯仰以及馈源对位的主要调节需求，适合在课堂实验中演示抛物面天线的聚焦原理，也可用于小型微波通信、无线信号接收或雷达原理模型的搭建。

　　设计过程中，反射面采用薄壁曲面形态，曲面轮廓按碟形聚焦特征构建，背部通过中心连接座与支撑轴相连，以减少大面积实体材料带来的打印重量和耗材消耗。反射面边缘保持连续过渡，避免薄壁件在成型和搬运过程中出现应力集中。馈源支撑臂从反射面中心向前延伸，臂体截面采用近似多边形的加强形式，在保证悬臂刚度的同时控制打印支撑数量；臂端夹持部位留出装配间隙，使接收头或模拟馈源能够装入并固定。背部安装板采用平板加局部凸台的方式，凸台与调节座接触，承担转动定位和载荷传递，板面四角的孔位用于整机固定，孔周围保留平整贴合面，保证安装后基准可靠。

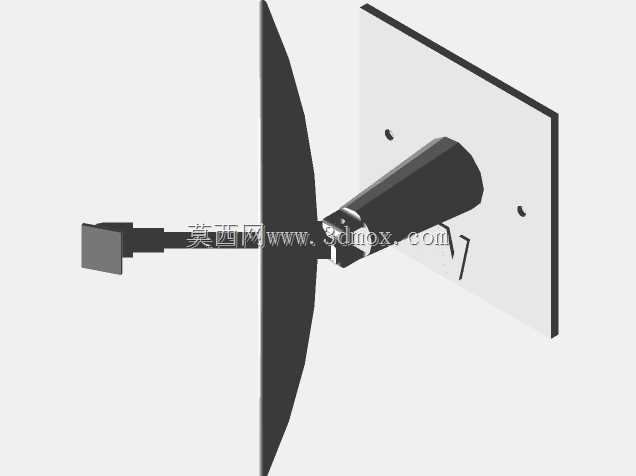

　　外形边界方面，反射面为整机最大径向轮廓，安装板位于反射面后侧并形成方形安装边界，支撑臂沿反射面轴线方向向前伸出，馈源处在最前端。布置安装空间时，需要同时考虑反射面旋转扫掠范围、安装板贴合面积以及前方馈源的伸出长度；俯仰转动时，反射面边缘不应与安装板或固定墙面碰撞，支撑臂在角度调整过程中也应避开背部锁紧件。安装板上的孔位适合与墙面膨胀螺钉、实验台T型槽螺栓或小型三脚架转接板配合，若用于户外临时测试，应在连接面增加垫片并复核风载下的倾覆趋势；若用于室内教学，可直接通过背板固定在展示板上，再将各活动关节调整到便于观察的位置。

　　分件制造是该结构的重要特点。每个构件都按独立打印的工艺要求进行拆分，较大的反射面与安装板不需要和细小调节件堆叠在同一成型空间内，小尺寸销轴、卡扣和夹持块可单独排布以提高成型成功率。装配时，先将反射面中心座与俯仰调节机构连接，再安装支撑臂和馈源夹持件，随后把调节座固定到背板上，最后检查各转动副的阻尼与锁紧情况。若打印材料选用PLA，应控制薄壁曲面的冷却和翘曲；若需要更高耐温性，可选用PETG或ABS，但活动配合面需根据材料收缩特性预留间隙。通过这种拆分与可调结构，作品既能呈现碟形天线的典型外形，又能把反射面定位、馈源对焦和姿态调节这些工程要点直观体现出来。
