iPhone4手机防护保护壳结构设计

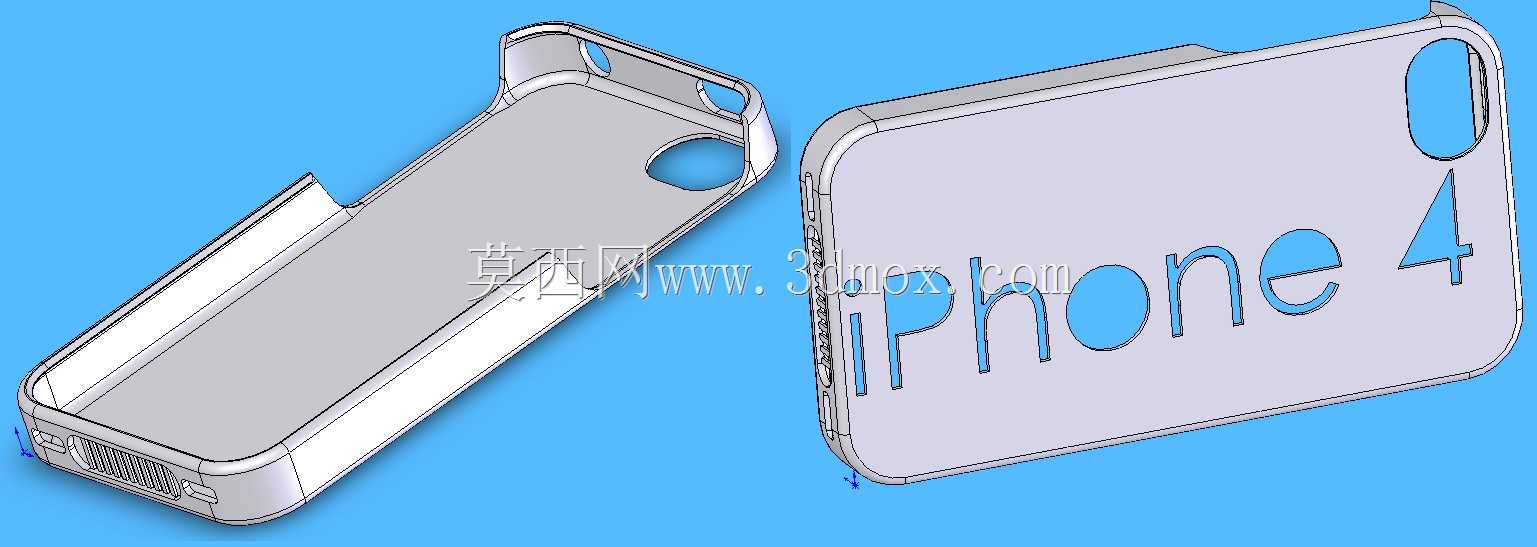

　　这款保护壳围绕iPhone4整机外形做包覆式结构设计，核心目标是在不遮挡手机功能接口的前提下，为机身背部与四周边框提供防刮、防磕碰的物理防护。从结构布局看，壳体采用半包式硬壳思路，背部为整块承托面，四周延伸出围边卡住手机侧边，围边高度略高于机身，跌落时围边先接触接触面，避免屏幕或后盖直接受力。

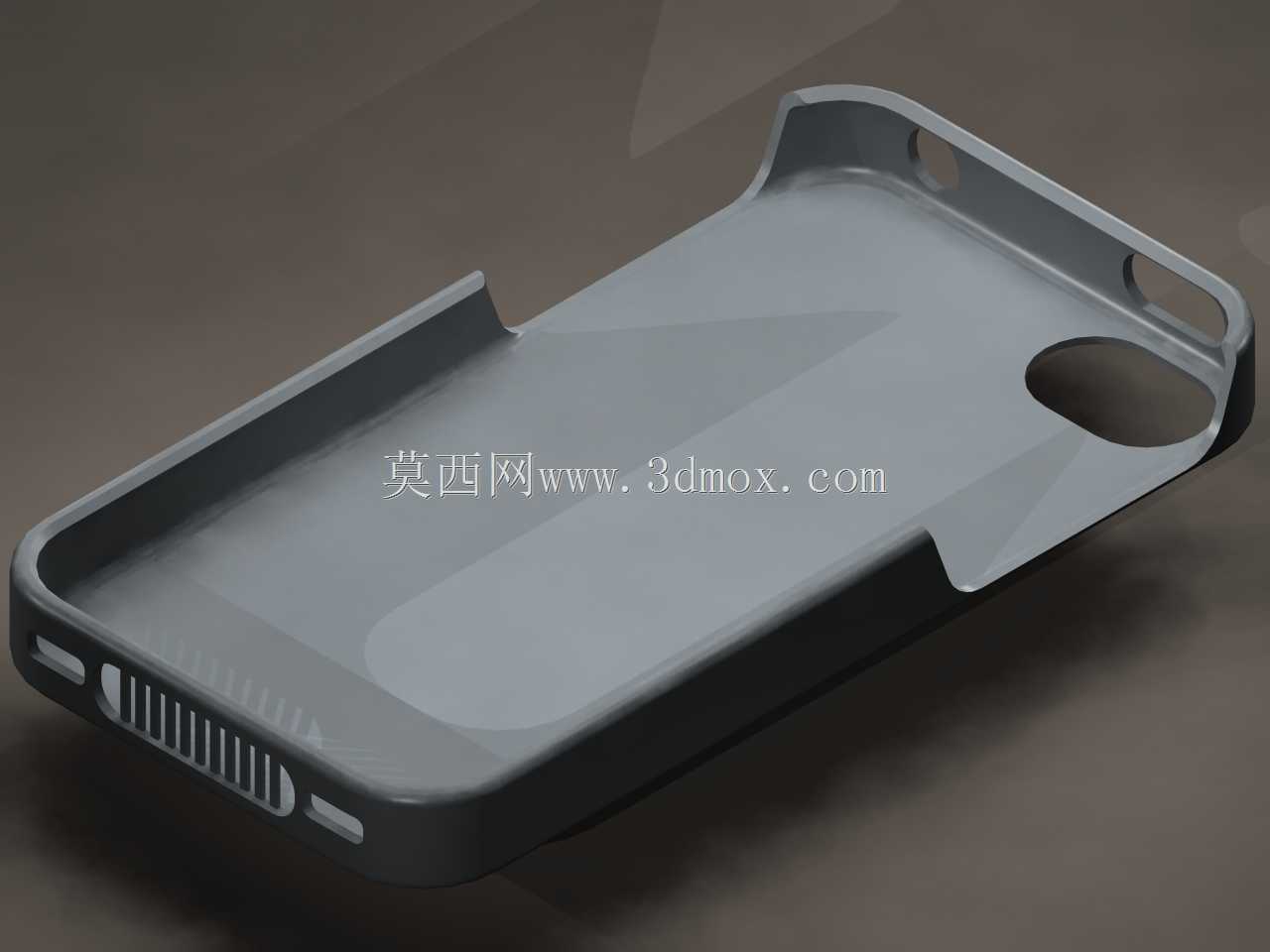

　　开孔避让是这类数码配件设计的关键。模型在背部对应摄像头位置开出圆形通孔，保证镜头不被遮挡、成像无暗角；顶部边框处预留长条形开槽，对应手机的耳机孔、电源键与静音拨片区域；底部则针对数据接口、扬声器格栅与麦克风分别做了开口处理——扬声器位置采用密集条状栅格孔，既传出声音，又防止异物进入，数据接口处留出足够插拔空间，兼容主流充电接头。

　　设计思路上优先考虑装配与拆卸的便利性。壳体选用略带弹性的薄壁结构，壁厚均匀控制在适合注塑或3D打印的范围，围边内侧与手机之间预留合理配合间隙，过紧会导致装拆困难甚至刮伤机身，过松则会产生晃动、影响防护手感。背部内表面可做轻微拔模斜度，便于成型脱模；边角全部倒圆角过渡，一方面消除应力集中，避免薄壁件在尖角处开裂，另一方面握持时不硌手。

　　从实际用途看，这类保护壳属于消费电子周边防护件，应用场景覆盖日常携带、桌面放置与户外使用。手机单独放置时，壳的背部平面提供稳定支撑；与钥匙等硬物同放口袋时，壳体隔离摩擦，保护玻璃后盖与金属边框。模型标注适用于3D打印，意味着结构已针对增材制造做过考量：悬空部分少、壁厚连续、无需复杂支撑即可成型，爱好者可直接打印验证配合，再根据实机手感微调围边高度与开孔位置。

　　外形尺寸完全跟随iPhone4的机身边界，长宽方向比手机大约单边一个壁厚，厚度方向在背部叠加壳厚，整体不显著增加握持体积。安装边界方面，壳体从手机背部扣入，围边沿侧边滑入卡合，拆卸时从边角轻撬即可分离，不需要额外紧固件。结构工程师在建模时需重点核对各功能孔的相对位置，以手机实际孔位为基准定位，避免开孔偏移导致接口无法使用；同时关注围边卡扣量，卡扣量过小容易松脱，过大则装拆费力。整体结构简单、功能明确，是数码配件类结构设计与快速成型验证的典型实例。
