软塑路亚饵注塑成型模具结构

　　这套模具面向软质塑料路亚饵的小批量试制与成型需求，核心用途是在闭合模腔内形成仿真鱼饵外形，并通过顶部注料通道将熔融软塑料注入型腔。与常规大批量注塑模相比，它更偏向桌面化制造、实验验证和个性化钓饵制作场景，适合在小型成型设备或简易加压条件下完成软胶件灌注。模具主体采用长条形板件布局，上下或两半模面合模后围成鱼饵轮廓，型腔周围保留了较宽的密封与承压区域。设计时没有追求复杂滑块和抽芯机构，而是把重点放在合模可靠性、注料便利性、排气通畅性以及后期装夹操作上，使结构更容易加工、试模和修改。

　　从实际成型过程看，软塑料注入后需要在模腔内保持一定压力，若分型面接触不理想，容易出现飞边、缺胶或轮廓不清。该结构在型腔周边预留了垫片或密封补偿区域，用来弥补板件平面加工和3D打印表面粗糙度带来的微观间隙。对于增材制造件而言，层纹、平面翘曲和局部孔隙都会影响合模紧密程度，因此较宽的承压边能够增加密封接触面积；在锁模力有限的情况下，小表面积型腔反而有利于提高单位面积压力，使软塑料更完整地填充细节。模具顶部设置直径约5毫米的注料孔，物料从该孔进入型腔，孔位选择在成型件较易补缩和排气的位置，可减少远端充填不足。

　　模体后部布置通风孔，其作用不仅是减轻重量，也为合模后型腔内气体提供排出路径。软胶灌注时，如果空气被困在鱼饵头部、尾部或薄形附肢位置，表面会产生气泡、焦痕或充填中断。通风孔与分型面微间隙共同构成排气通道，使物料推进过程更加平稳。模具相对角部设置两个定位销孔和两个紧固孔，定位销负责保证两半模具的重复对位，避免型腔错位造成鱼饵左右轮廓偏移；紧固孔则可穿入螺栓或快速夹紧件，在试模时提供稳定锁模力。孔位分布在模具对角区域，使压紧力尽量覆盖型腔长度方向，减少单侧翘起和局部漏胶。

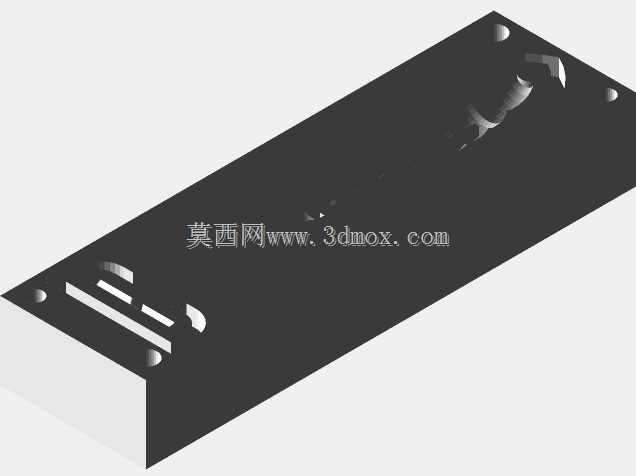

　　外形边界上，模具呈长方形板状结构，型腔位于板件中部，注料孔靠近上侧，通风及装夹孔位围绕外缘布置。安装时可将其放置在工作台、小型压机或手动夹具之间，分型面保持平行，夹紧点应靠近型腔两侧而不是只压在板端，以免形成杠杆效应。若使用C形夹，建议在模具外侧垫入平行压条，使压力沿分型面均匀分布；若采用螺栓锁紧，则应按对角顺序逐步拧紧，先轻合模确认定位销进入，再分级增加锁紧力，防止薄板因局部应力产生变形。

　　该模具的设计思路体现了试制工装的典型特征：先保证可成型、可开合、可定位，再根据试模结果修正浇口、排气和密封。鱼饵外形通常包含细长尾部、摆动附肢或仿真纹理，这些区域截面薄、流动阻力大，灌注时物料前锋容易冷却或停滞。因此注料孔位置需要兼顾流程长度和补缩，排气通道应指向型腔末端，分型面也要便于取出柔软成品，避免脱模时拉断细小结构。对于软塑料材料，模腔表面粗糙度和脱模斜度同样重要，过于粗糙的打印表面会增加阻力，过小的斜度则可能使成品卡在深腔内。

　　在工程建模时，需要重点检查两半模面的重合关系、注料孔与型腔的交贯位置、定位销孔同轴度以及紧固孔与型腔边缘的安全距离。定位销不宜距离型腔过远，否则长板件在中部受压时仍可能产生微小错移；紧固孔也不能切入型腔或浇道，以免形成漏料通道。通风孔的尺寸应在保证刚性的前提下设置，过大开孔会削弱板件承压截面，过小则排气和减重效果有限。模具外缘需要留出夹具接触空间，尤其是长边两侧，若外形过于贴近型腔，压爪会干涉合模或造成局部压力不足。

　　应用中，这类模具可用于路亚软饵、仿真小虫、软尾鱼形饵等低硬度塑料制品的开发验证。试制者可通过多次灌注观察物料填充顺序，判断是否需要扩大注料孔、增加分型面排气槽、调整定位销位置或改变夹紧方式。若成品出现飞边，应优先检查分型面贴合和锁模力分布；若出现气泡，则需优化通风孔和末端排气；若轮廓错位，则应复核定位销与导向间隙。整个结构不以高自动化量产为目标，而强调低成本制造、快速迭代和直观维护，适合小型钓具配件开发、教学实验以及个性化软饵成型使用。
