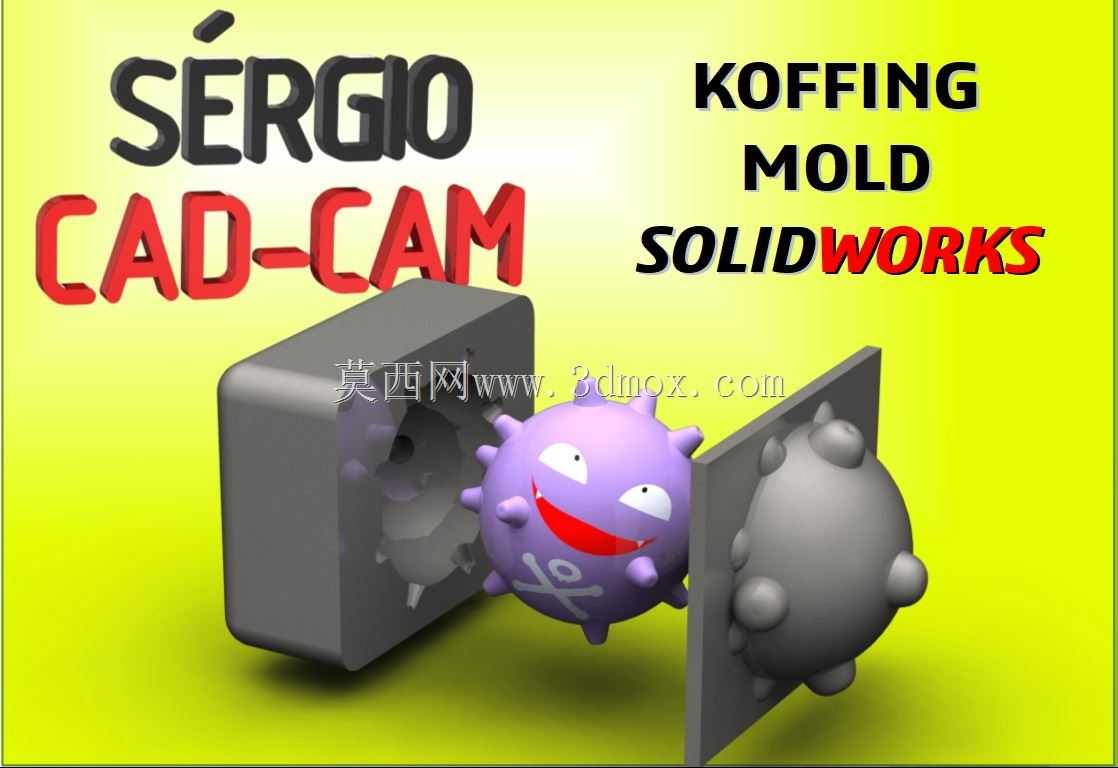

宝可梦瓦斯弹主题注塑成型模具结构

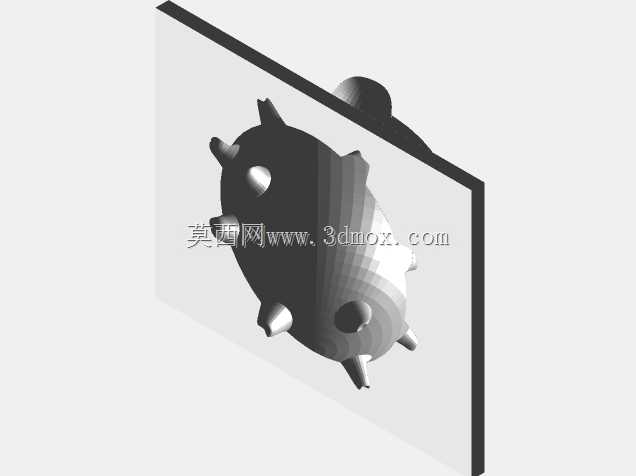

　　这套模具针对文创周边类注塑产品的量产需求开发，核心成型对象为卡通IP形象的立体摆件，整体采用两板模标准模架结构，适配常规卧式注塑机的安装接口，可直接搭载于100吨-160吨锁模力规格的通用注塑设备上，无需额外定制改装备件。从成型逻辑来看，模具分型面沿着卡通形象的最大轮廓线设置，将瓦斯弹的球形主体、表面凸起的毒囊结构、面部表情特征分别拆分至动定模型腔，避免出现倒扣结构导致的脱模卡滞，其中表面的交叉骨标识、咧嘴笑的面部细节都直接在型腔表面做电火花蚀纹处理，省去后续二次印刷的工序，提升量产时的外观一致性。浇注系统采用侧浇口进料，浇口位置设置在产品底部非外观面，开模后浇口凝料可通过人工快速修剪，不会在产品展示面留下明显浇口痕迹，

　　流道直径匹配PP、ABS等常用文创注塑原料的熔融流动特性，可有效降低充模时的剪切热，避免原料降解导致的产品表面发黄、脆裂问题。冷却回路采用环形随形布置，围绕型腔轮廓设置直径8mm的冷却水孔，进出水接口统一设置在模架底部，适配工厂常规冷却水塔的供水压力，可将成型周期控制在25秒以内，保证量产时的生产效率。顶出结构采用顶杆+顶块组合的方式，针对球形主体的曲面部分设置均匀分布的圆顶杆，针对边缘薄边结构设置矩形顶块，避免顶出力集中导致的产品顶白、变形问题，顶出行程预留15mm的安全余量，可保证产品完全脱离型腔后再落下，不会出现粘定模的故障。导向定位采用标准导柱导套配合，在模架四个角部设置直径20mm的导柱，同时在型腔周边增设4个精定位锁块，

　　合模时的定位精度可控制在0.02mm以内，避免长期生产后出现型腔错位导致的产品分型面飞边问题。排气槽开设在型腔最后充模的顶部位置，槽深控制在0.02mm，既可以顺利排出型腔内的空气，避免产品出现烧焦、缺胶缺陷，又不会出现溢料飞边的问题。这套模具的实际应用场景覆盖潮玩手办、IP周边衍生品的批量注塑生产，除了当前的瓦斯弹形象外，更换对应型腔镶件即可快速适配其他同尺寸卡通形象的成型需求，模架部分可通用重复使用，能大幅降低同系列产品的模具开发成本。在安装边界上，模架整体长宽尺寸控制在300mm*350mm范围内，总厚度280mm，可直接适配常规注塑机的容模尺寸要求，码模槽位置按照行业通用标准开设，无需额外加工码模位，

　　上下模的吊装螺纹孔设置在模架重心位置，车间吊装作业时可直接穿入吊环完成模具吊装，不需要额外调整吊装重心。针对文创产品常见的多色成型需求，这套模架也预留了后续改造成双色模的安装空间，可在原有基础上加装旋转转盘结构，实现主体与细节部分的双色注塑，不需要重新制作整套模架。日常生产维护时，型腔表面做了镀铬处理，表面硬度达到HRC50以上，可抵御PVC等腐蚀性原料的侵蚀，长期生产不会出现型腔表面锈斑、划痕的问题，日常只需要定期清理分型面的残留料屑、检查顶杆的润滑状态即可维持稳定生产，不需要频繁拆解模具做深度保养。
