方形散流器注塑成型模具结构设计

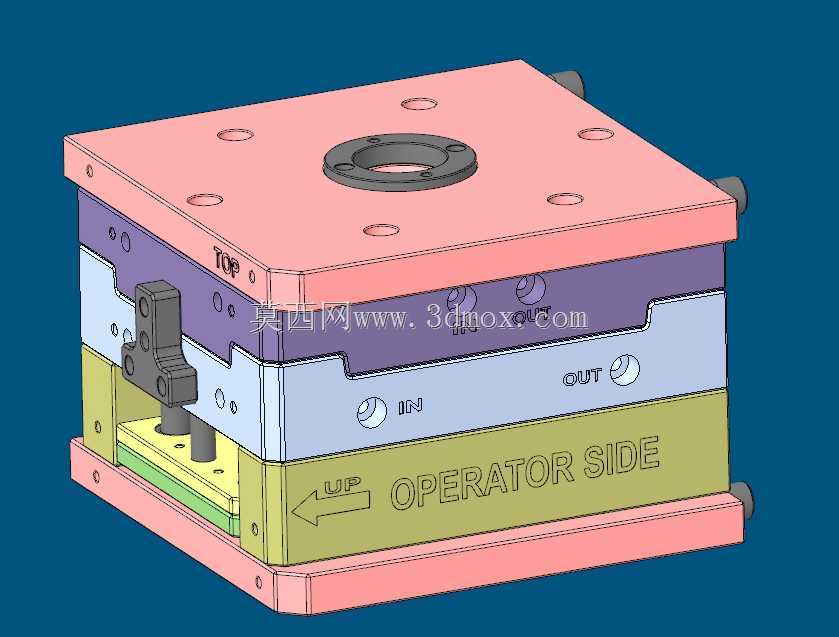

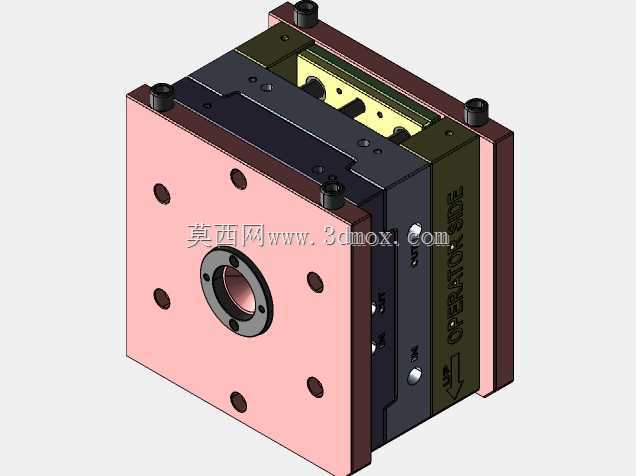

　　这套模具针对方形散流器的注塑成型需求开发，核心应用场景集中在暖通空调末端配件的批量生产环节，方形散流器作为通风系统中均匀送风的核心部件，对成型件的平面度、边框装配公差、导流片角度一致性有明确要求，模具的结构设计完全围绕这些量产需求展开。从模具整体叠层结构来看，采用了标准模架的三板式结构基础，适配热流道转冷流道的进胶方案，顶部定模侧的定位圈直接匹配注塑机炮嘴定位尺寸，保证射胶过程中炮嘴与浇口套的同轴度，避免射胶溢料问题。模具各层板的导向依靠导柱导套实现精准定位，分型面贴合精度控制在0.02mm以内，防止成型过程中出现飞边缺陷，影响散流器产品的边缘装配精度。操作侧的标识直接标注了模具安装方向与开合模行程参考，

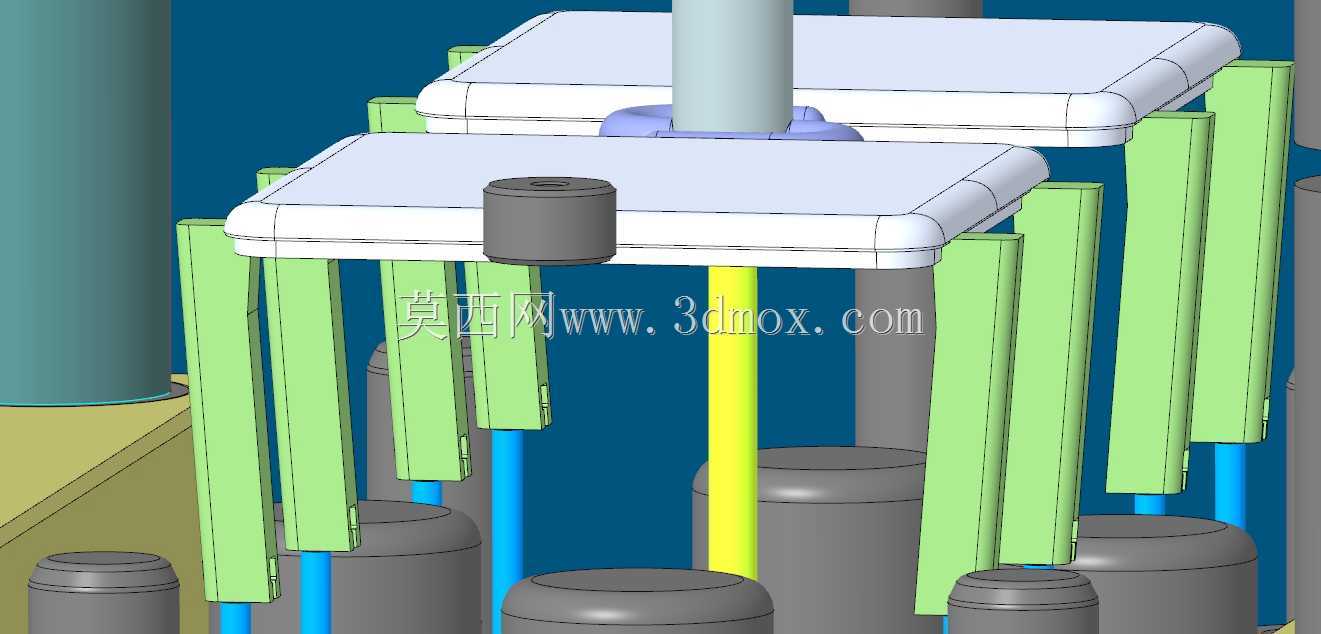

　　现场装模时可快速确认模具在注塑机上的安装方位，减少调模时间。进胶点位设置在散流器中心区域，通过热流道系统维持熔料温度，避免流道凝料的产生，同时冷流道段的浇口采用点浇口结构，开模时可自动切断浇口凝料，减少后续人工修剪浇口的工序，提升量产效率。模具的顶出结构采用顶针与推板结合的组合顶出方式，针对散流器的薄壁边框结构，避免单点顶出造成的产品顶白、变形问题，顶出行程经过精确核算，保证产品完全脱离型芯后再完成取件动作。冷却水路的布置覆盖定模型腔与动模型芯的核心成型区域，进出水标识清晰区分，水路距离成型面的距离保持均匀，确保成型过程中模温均匀分布，减少产品因冷却不均产生的翘曲变形，保证散流器成型后平面度满足装配要求。

　　模具的安装边界完全适配常规卧式注塑机的拉杆间距、容模量参数，锁模力核算覆盖PP、ABS等常用通风配件塑料的成型压力需求，无需额外定制特殊规格注塑机即可完成量产。侧面的锁模扣结构保证开模过程中各模板的开合顺序符合设计逻辑，避免开模顺序错误导致的模具拉伤、产品残留定模等问题。在成型过程中，动定模合模后形成的封闭型腔完全复刻方形散流器的外部轮廓与内部导流结构，熔料经热流道注入型腔后，通过冷却系统完成保压冷却，随后按照设定的开模顺序依次打开分型面，拉断点浇口，最后通过顶出机构将成型完成的散流器产品平稳顶出，进入下一个成型循环。整套模具的结构设计充分考虑了量产过程中的维护便利性，易损件如导套、顶针、浇口套均采用标准件规格，

　　现场维护时可快速更换，减少停机维护时间。各模板的连接螺丝排布均匀，保证合模时各层板受力均匀，避免长期生产过程中模板变形影响成型精度。排气槽开设在型腔末端的分型面上，深度控制在塑料溢边值以下，既保证成型过程中型腔内的空气顺利排出，避免产品出现困气烧焦、缺胶等缺陷，又不会产生飞边增加后续处理工作量。针对散流器产品的装配卡扣结构，模具上对应的抽芯结构采用斜导柱侧向抽芯方案，抽芯行程经过精确计算，保证开模时侧向型芯完全脱离产品倒扣区域，不会出现顶出时产品拉伤的问题。
