Prusai3打印机缺失功能支架组件

　　这套结构件围绕桌面级FDM熔融沉积成型设备的日常改装与缺件补配需求展开，覆盖X轴、Z轴运动行程末端的机械止动定位、Y轴移动平台的行程限位、设备主控电源通断的开关固定，以及操作状态显示面板的承载安装多个功能模块，所有零件均适配Prusa i3系列经典龙门架构3D打印机的安装点位，无需对设备原有铝型材框架、光轴导向结构做打孔、切割类破坏性改造，直接替换原厂缺失或老化损坏的对应支架即可完成装配。

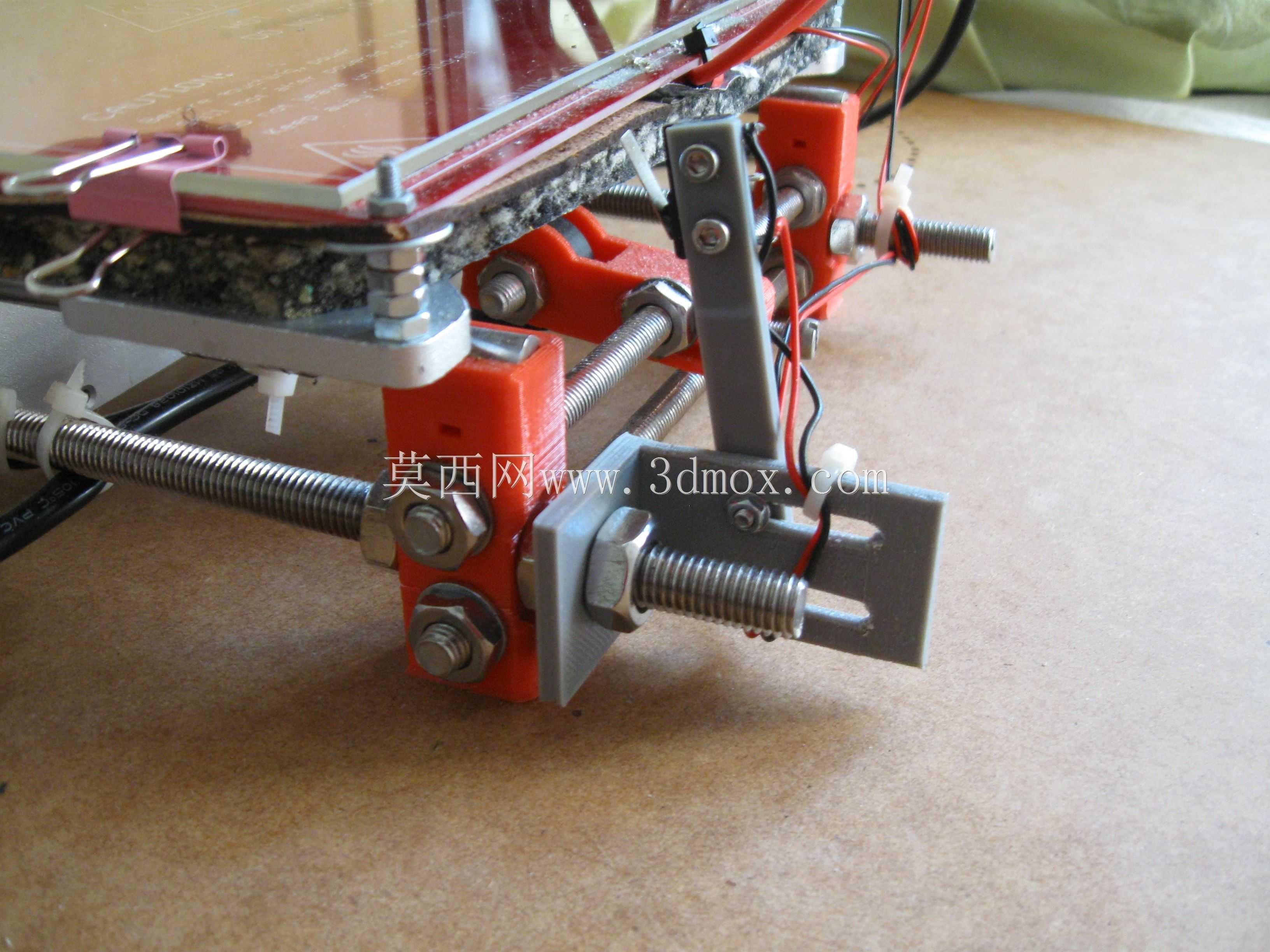

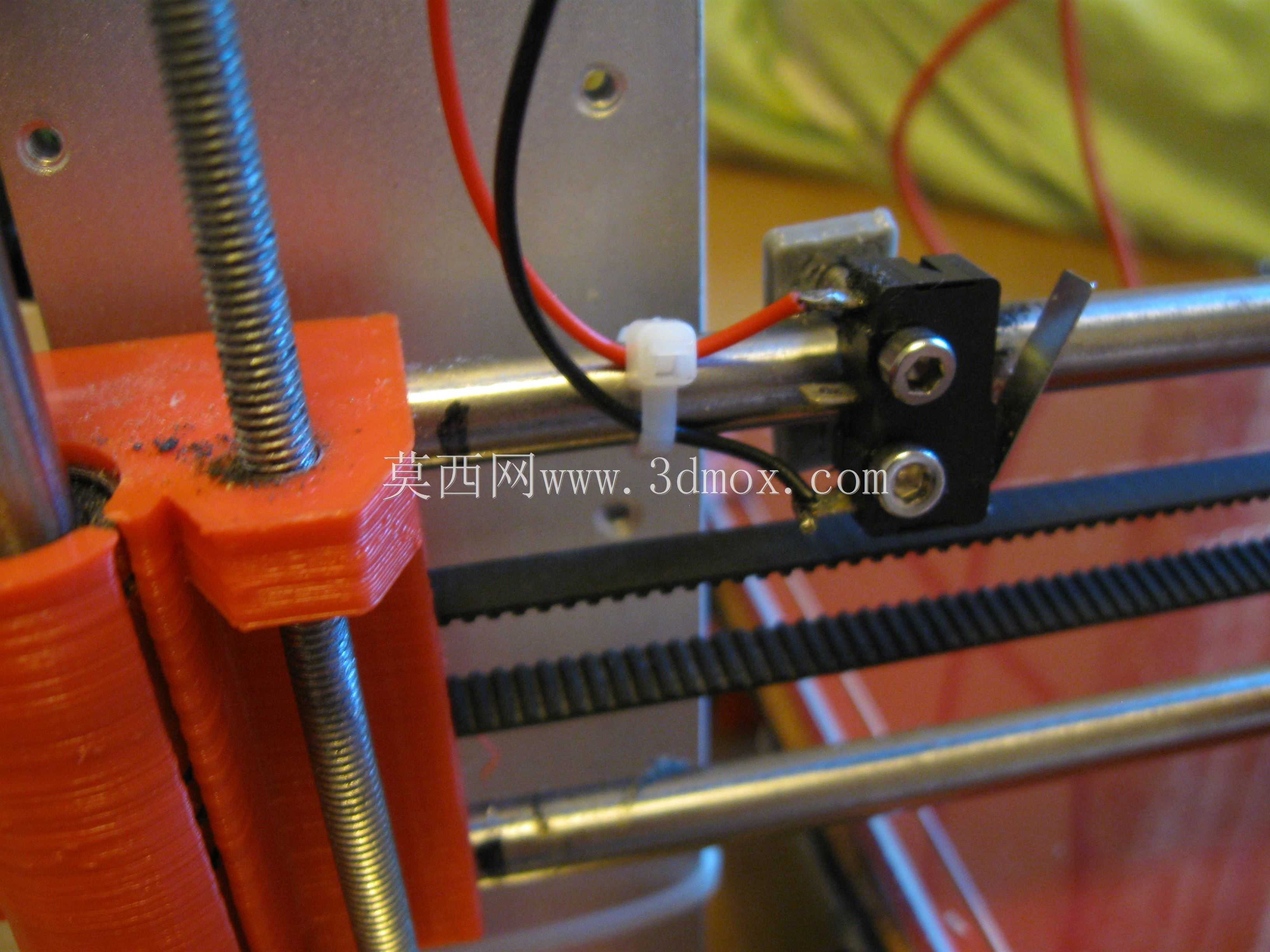

　　从实际产线与创客工坊的使用场景来看，Prusa i3作为开源3D打印设备的经典机型，大量散件组装、二手翻新、长期运维的设备常会出现原厂配套小支架遗失、PLA打印件长期受热脆裂、改装走线后原有固定位失效的问题，这套补件恰好覆盖了设备运维中最高发的几类易损小结构：XZ轴端部止动器支架直接卡在X轴运动滑台的行程终点型材槽位上，支架预留的限位开关安装孔位对齐滑台触碰路径，滑台移动到行程极限时会精准触碰到限位开关的触发弹片，从机械层面避免步进电机丢步后滑台硬冲撞向机架端部，既保护同步带、直线轴承这类传动导向件，也能给主控板提供准确的原点回零信号，保证每次打印启动时的坐标原点定位精度。Y轴端部止挡器支架则固定在热床移动平台的前后行程边界，配合Y轴限位开关完成热床的前后原点定位，支架的接触端面做了加厚缓冲设计，长期反复触碰也不会出现形变偏移，避免热床行程错位导致打印首层偏移、模型翘边脱落。

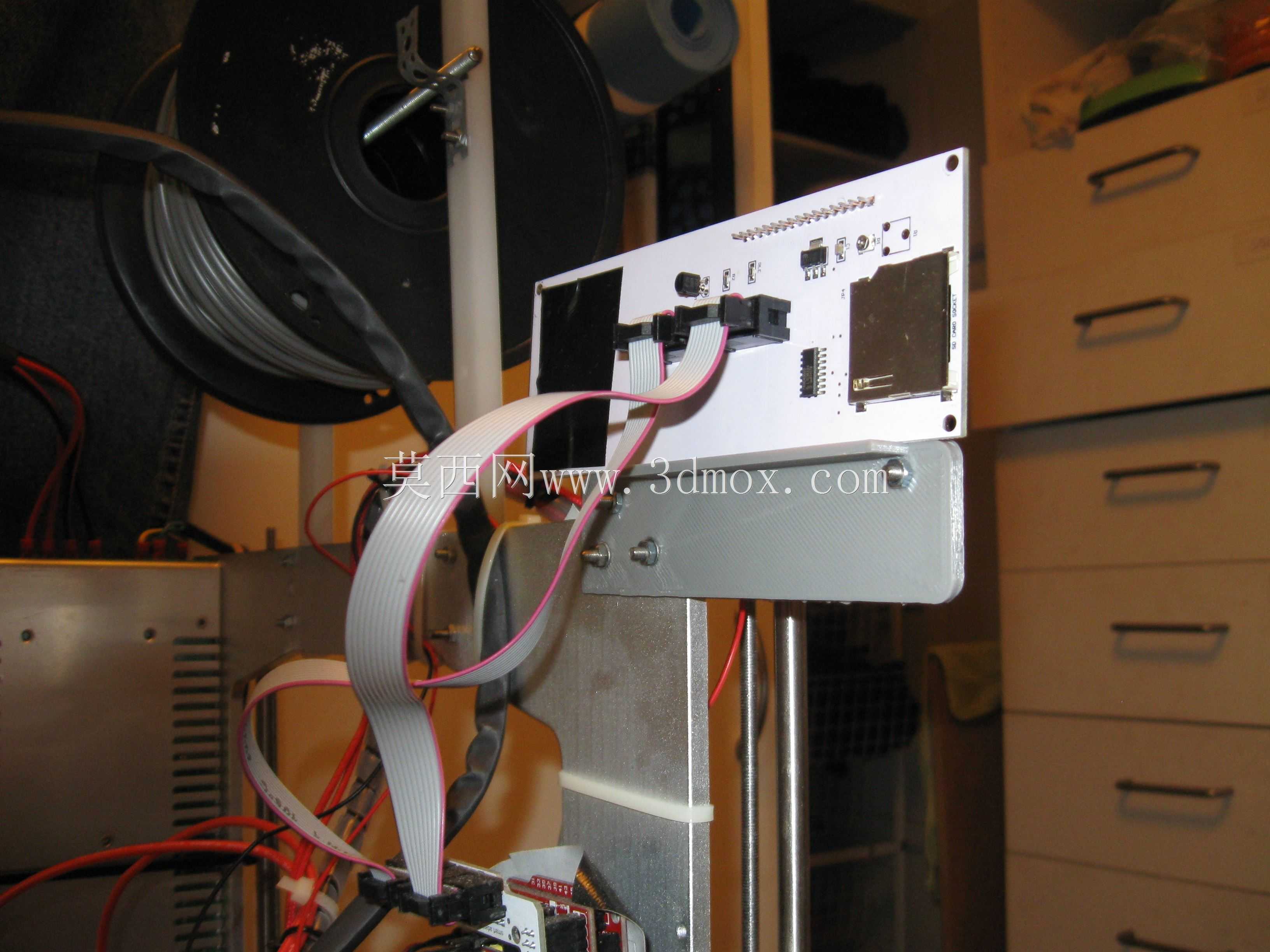

　　主开关支架的设计充分考虑了桌面设备的操作便利性，支架预留的开关卡位适配常用的船型电源开关尺寸，侧边留出了电源线走线的缺口，安装后开关端面和设备框架外侧齐平，操作人员无需探到设备背部插拔电源线，伸手即可在机架正面完成设备通断操作，支架同时预留了扎带固定孔，强电走线可以通过扎带和弱电信号排线分隔固定，避免强弱电缠绕产生信号干扰，也杜绝线材晃动被运动部件剐蹭破损的安全隐患。LED面板支架采用L型悬臂承载结构，支架底部通过两颗手拧螺丝固定在Z轴竖梁的对应安装位，托板平面完全水平，用来承载打印状态显示、操作按键的控制面板，托板四周预留的四个固定孔对应面板的安装孔距，面板装配后不会随设备运行产生的振动松脱，托板和后方机架之间留出了足够的排线弯折空间，连接主控板的扁平排线可以自然弯曲走线，不会出现折痕过大导致排线内部铜芯断裂的问题，操作人员站在设备正前方即可清晰查看面板上的温度、打印进度参数，操作按键时也不会因为面板悬空晃动出现误触。

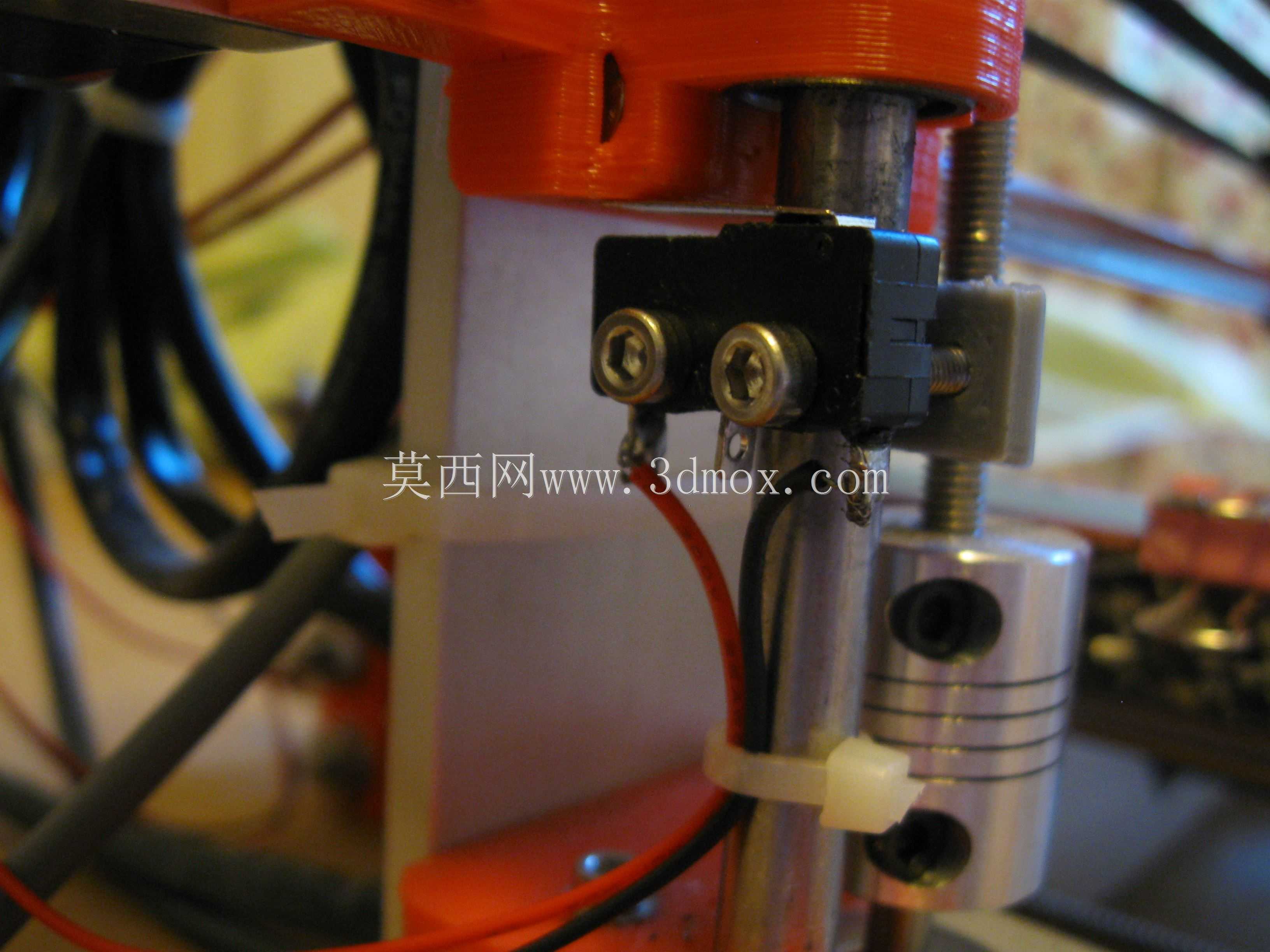

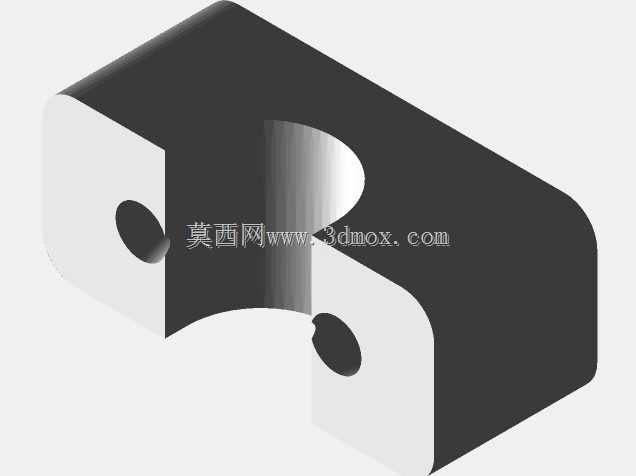

　　所有支架的安装边界都严格匹配Prusa i3标准框架的型材槽距、光轴间距，X轴止动支架的卡槽宽度适配2020铝型材的标准槽宽，装入型材后可以通过侧面的顶丝微调轴向位置，适配不同长度打印幅面的限位触发需求；Z轴止动支架的抱紧孔适配常用的8mm直径光轴，松开抱紧螺丝即可上下调整支架高度，匹配不同Z轴层高的原点触发位置；Y轴挡块支架的固定孔位对齐Y轴型材端面的预留螺丝孔，不需要额外扩孔；面板支架的悬臂长度控制在120mm以内，承载常规LED控制面板时不会出现悬臂下弯形变，支架整体和周边的挤出机、送丝料架、热床组件都保留了至少15mm的安全间隙，设备全行程运动过程中不会出现任何运动干涉。整套零件的结构壁厚都控制在3mm以上，无论是采用PLA、PETG还是ABS材料打印制作，都能满足长期使用的结构强度要求，安装孔位都做了沉头设计，螺丝锁紧后端面不会凸起刮擦排线或者操作人员手部，所有棱角位置都做了圆角过渡，没有尖锐毛刺，完全适配桌面3D打印设备的改装、翻新、缺件补装的实际工程需求。
