Ender3V槽型材挂式长丝料卷承托支架

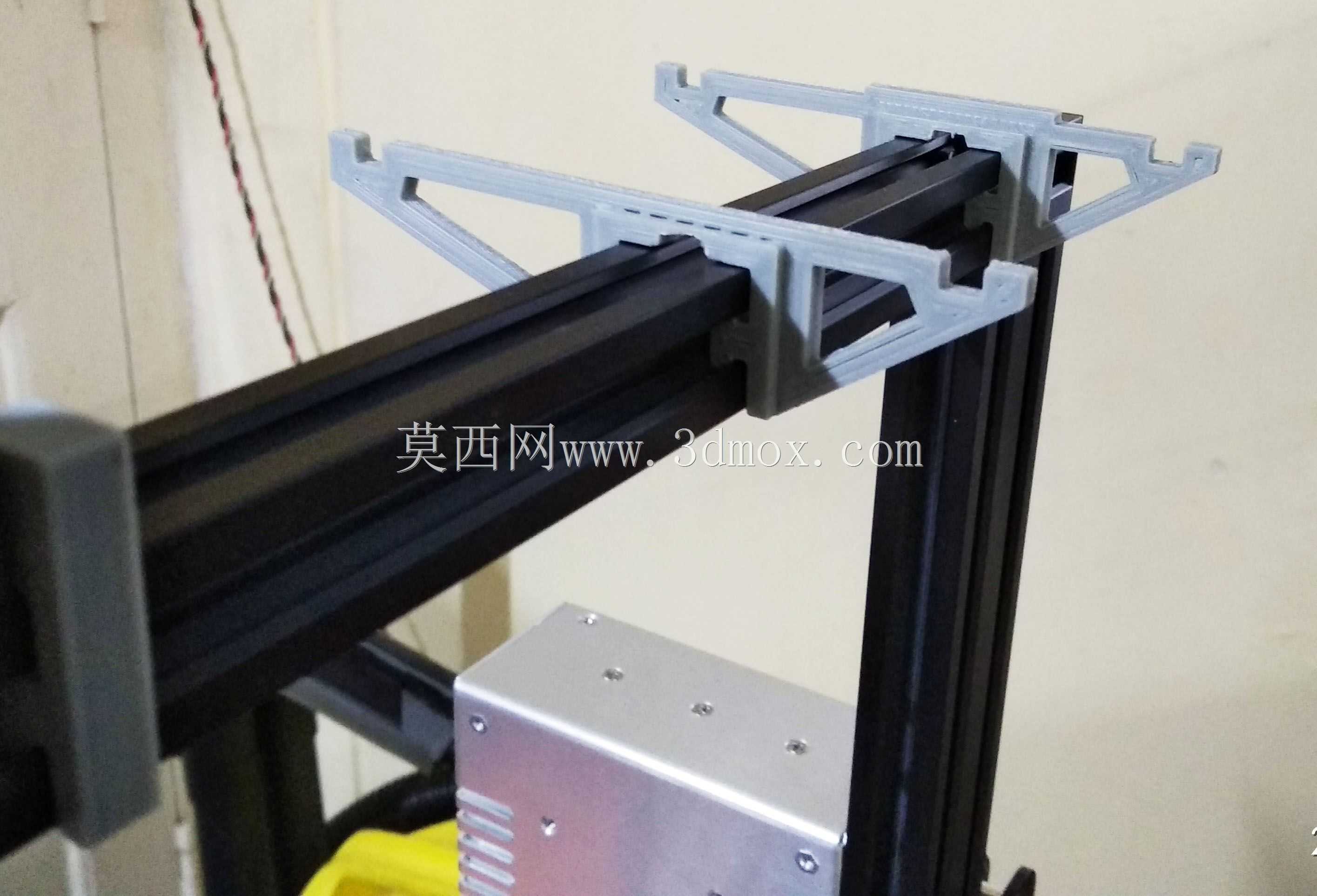

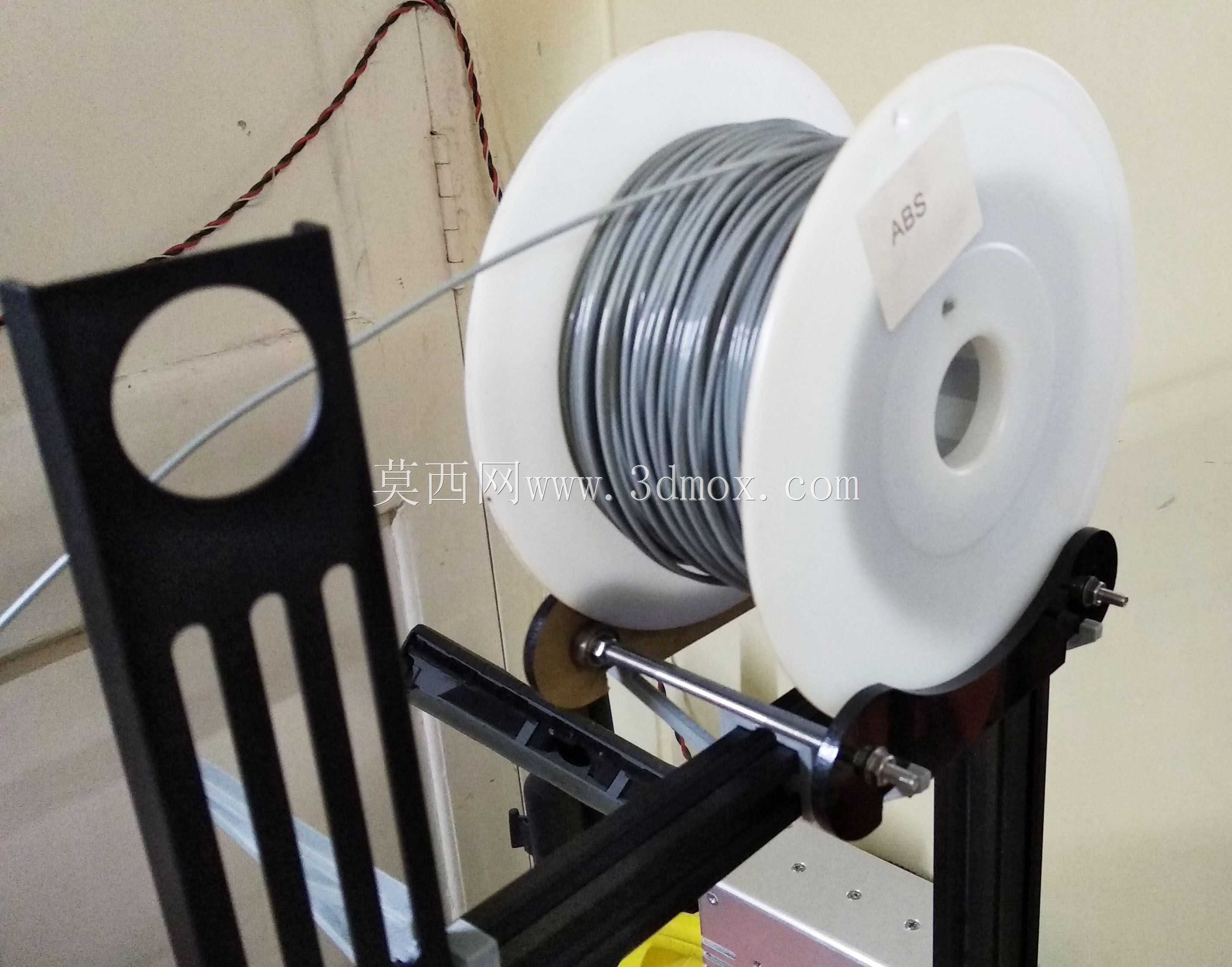

　　桌面级熔融沉积成型设备在长时间连续打印时，耗材供给路径的稳定性直接影响制件成型质量，原厂配置的顶部料架通常仅适配标准1kg规格料卷，当车间使用大重量散装料盘、不同幅宽的第三方耗材或者多色打印外接供料时，原有料轴的跨距、承重与安装位置往往无法满足实际生产需求。这套挂装式耗材承托结构针对Ender3及Ender3Pro机型的框架特征开发，直接挂靠在设备竖向框架的2020系列V槽铝型材上，无需对原有型材进行钻孔、裁切或者额外焊接改造，安装位置可沿型材槽道任意滑移调整，适配不同走线方向与设备周边布局。

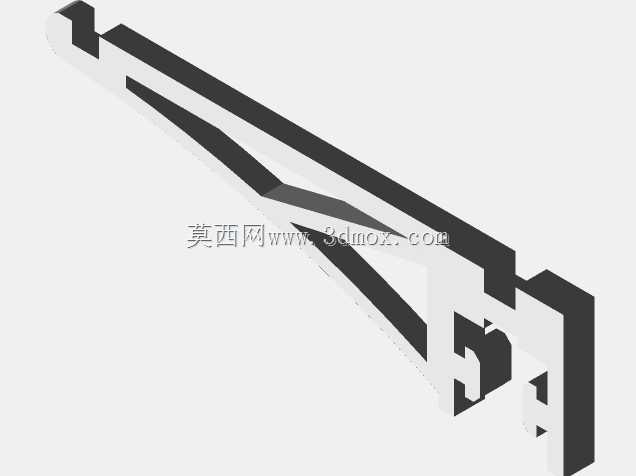

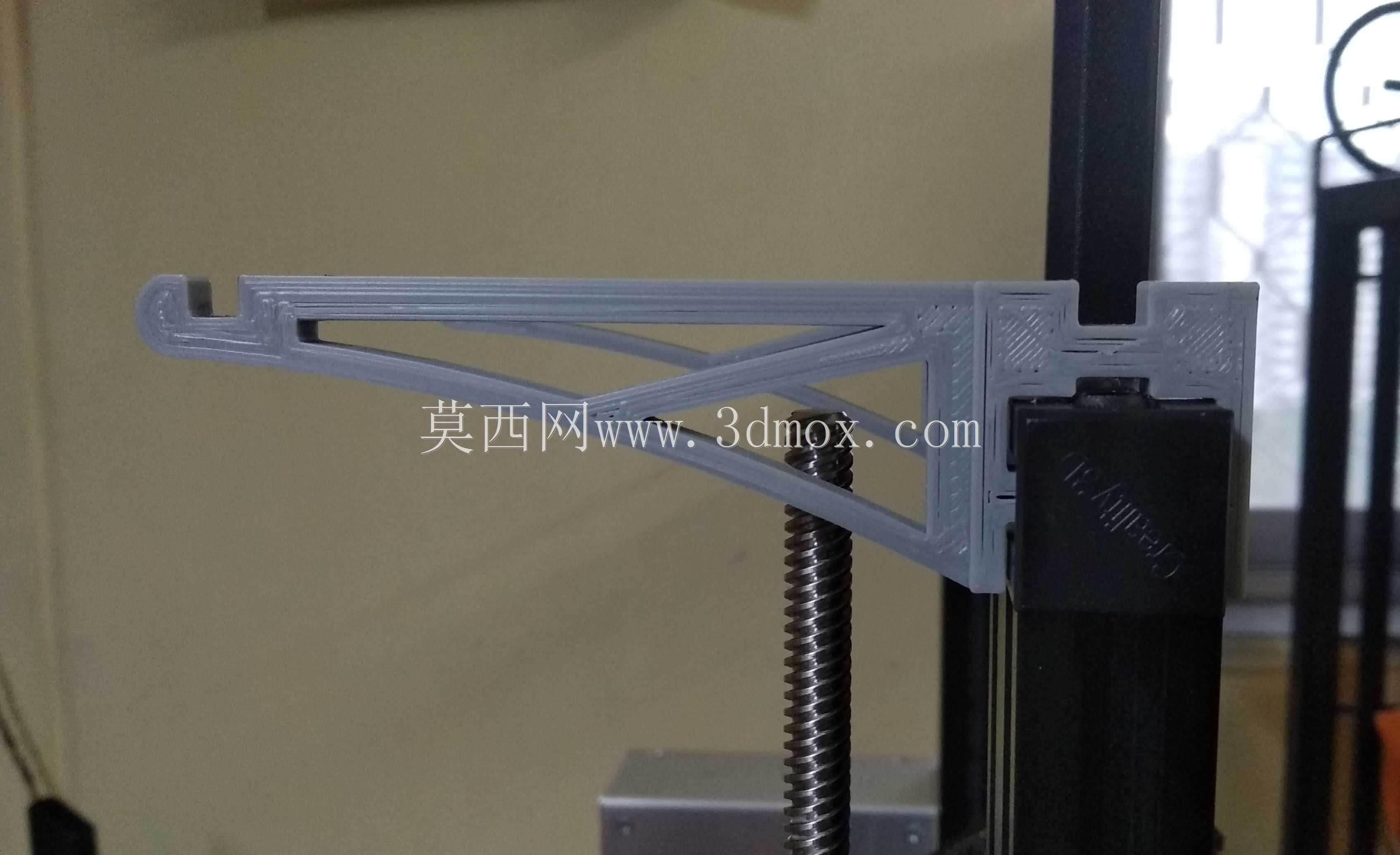

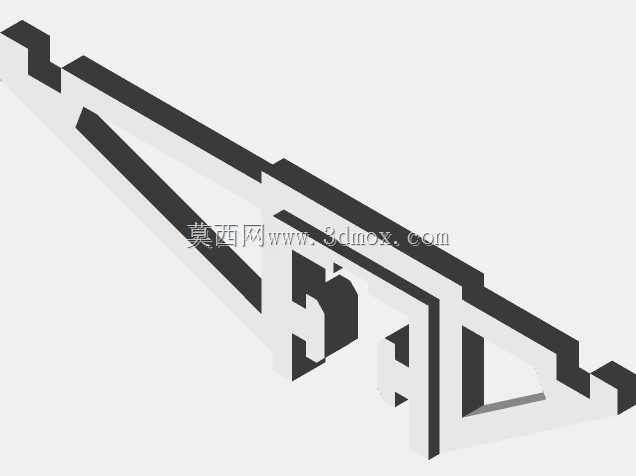

　　从实际使用场景来看，桌面3D打印机常放置在实训工位、小型打样车间或者个人设计工作室，设备周边可用台面空间十分有限，将料卷承托结构外挂在框架侧方，既不需要占用设备顶部的走线空间，也不会在台面额外放置独立料架导致耗材输送路径弯折。传统顶部料架在满卷耗材重量下压时，长跨度的光轴容易出现中部挠曲，料卷转动过程中会产生周期性阻尼波动，轻则造成送料齿轮受力不均，重则出现耗材打滑、出料断续，直接导致打印件层厚错位。这套双侧挂臂结构将承托力直接分散到两侧铝型材的夹持点位，料卷的重量通过挂钩垂直传递到型材腹板，承托臂本身采用三角加强筋布局，悬伸段的抗弯截面模量经过优化，即使挂载2kg以上的大尺寸料卷，臂体也不会出现明显下挠，料卷转动全程保持同轴度稳定。

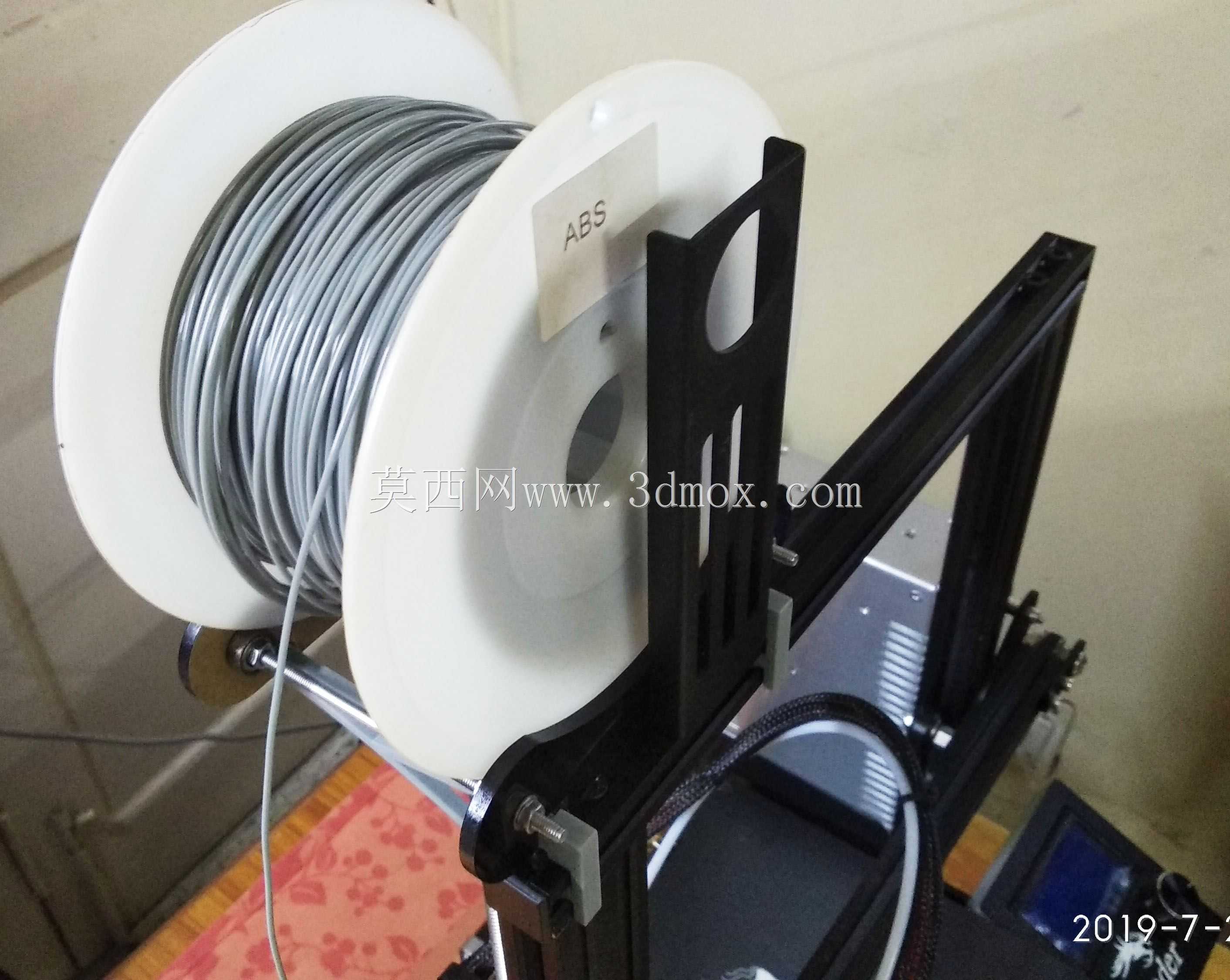

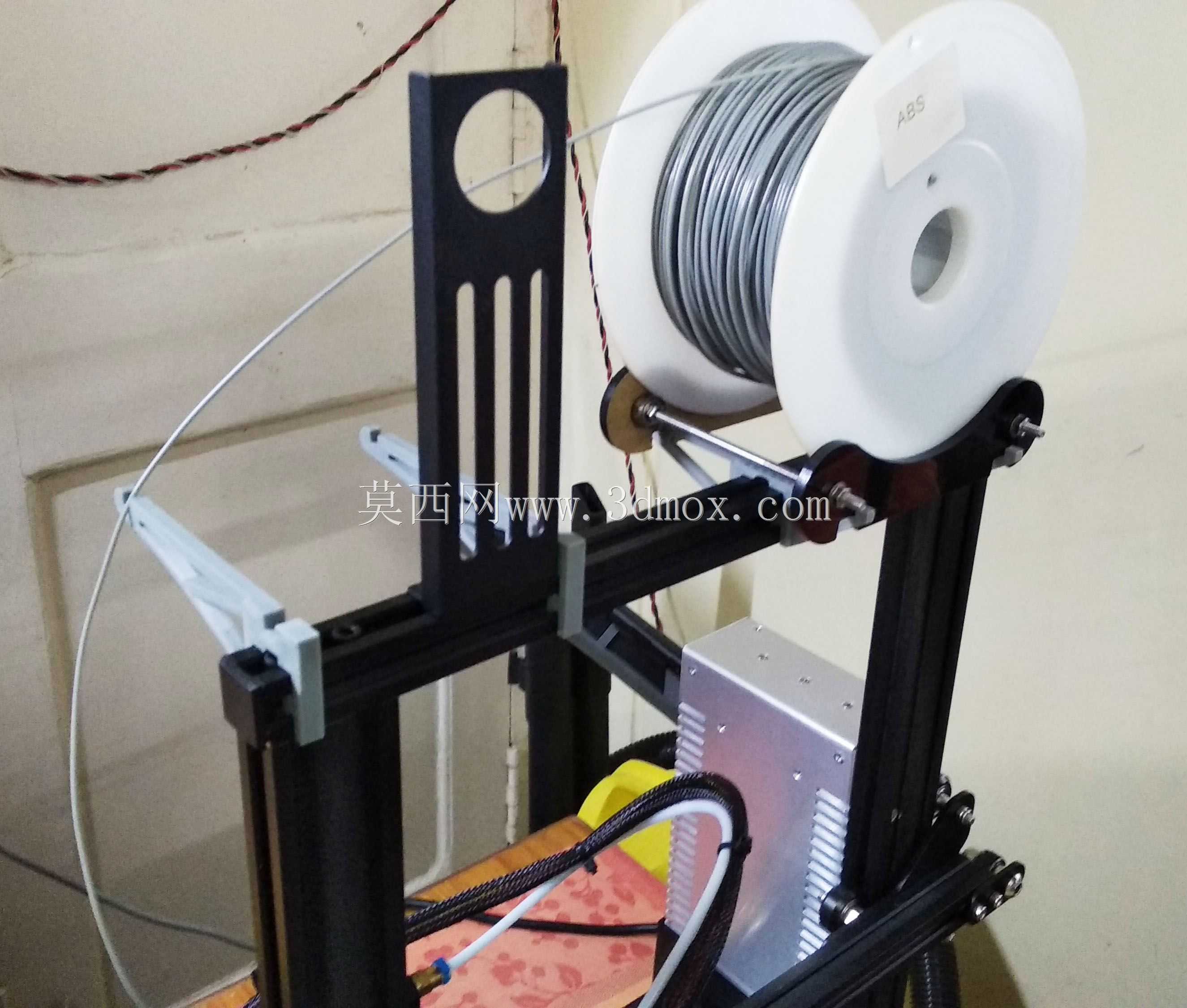

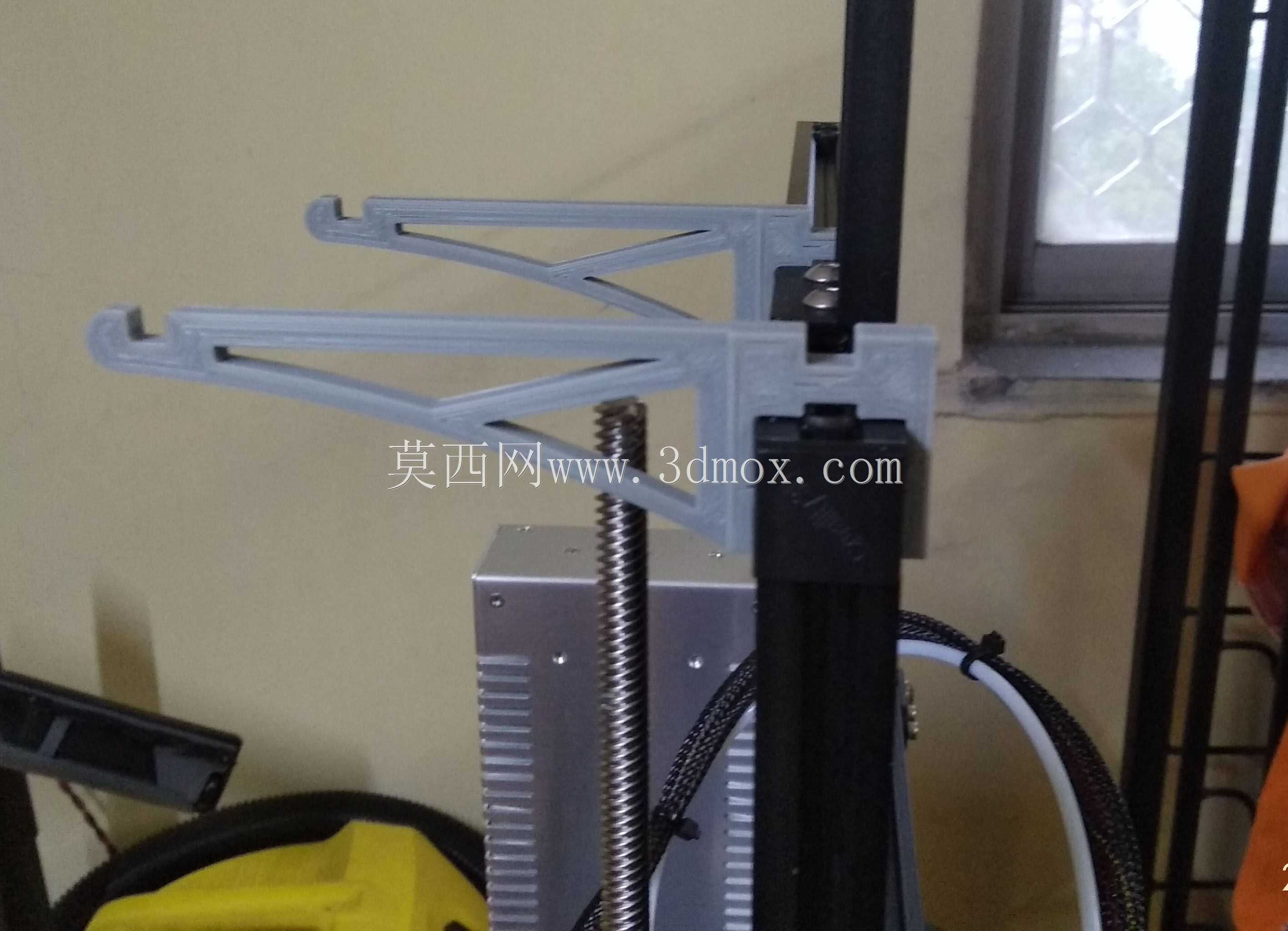

　　结构设计上充分考虑了不同耗材卷的尺寸公差，市面常见的PLA、ABS、PETG耗材卷幅宽覆盖50mm到100mm以上，内孔直径也存在多种规格，承托臂的挂接点位预留了足够的调节余量，两个对称布置的托架可以根据料卷宽度自由调整间距，料卷两端的轴向窜动被限位在合理区间，既不会夹死料卷导致转动阻力过大，也不会间隙过宽造成料卷在送料过程中左右窜动、耗材缠绕打结。针对老款机型用户的改造需求，结构同时提供了两种安装形态：基础版本需要拆除设备原厂预装的料轴支架，将挂钩完全卡入V槽后通过型材槽内的预置螺母锁紧；升级的Ver2版本挂接轮廓做了让位设计，不需要拆卸原有料架即可直接叠加安装，用户可以同时挂载两卷不同颜色耗材，配合双色换料喷头实现多色打印，也可以在一卷耗材耗尽时快速切换备用料卷，减少长时间打印中途换料的停机风险。

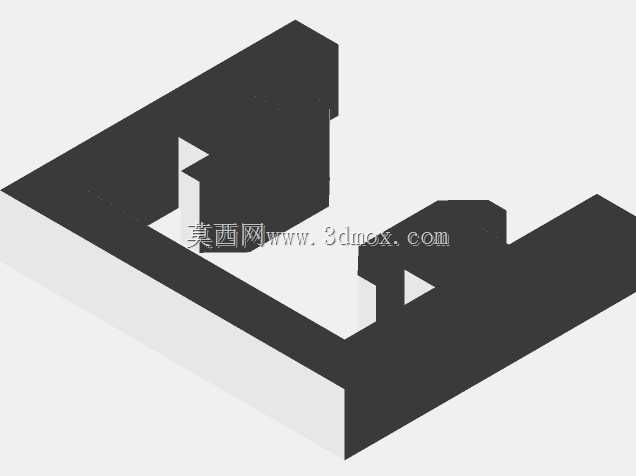

　　安装边界方面，整套结构适配截面尺寸20mm×20mm的标准V槽工业铝型材，挂钩的卡槽轮廓完全贴合V槽的斜面角度，锁紧后挂钩与型材之间无相对滑动，不会因为设备长时间运行的振动出现位置偏移。托架的悬伸高度经过校核，料卷挂载后外缘与设备竖向立柱、同步带轮、X轴滑车的运动行程完全不发生干涉，耗材从料卷引出后以平缓的仰角进入挤出机进料口，折弯半径大于耗材的最小允许弯曲半径，避免脆性耗材在进料路径上出现死折、断裂。料卷放置位的开放结构没有侧向封闭挡板，操作人员更换料卷时不需要拆卸整根料轴，直接将料卷沿径向放入托架即可，换料操作时间相比传统穿轴式料架大幅缩短。针对高速打印工况，承托臂的固有频率避开了设备运动部件的振动频率区间，料卷高速转动放料时不会引发共振抖动，耗材张力全程保持平稳，挤出机的送料步进电机负载波动控制在合理范围，既减少了送料齿轮的异常磨损，也避免了因供料张力突变造成的打印表面拉丝、缺料缺陷。
