纵维立方捕食者Z轴精度校验测试件

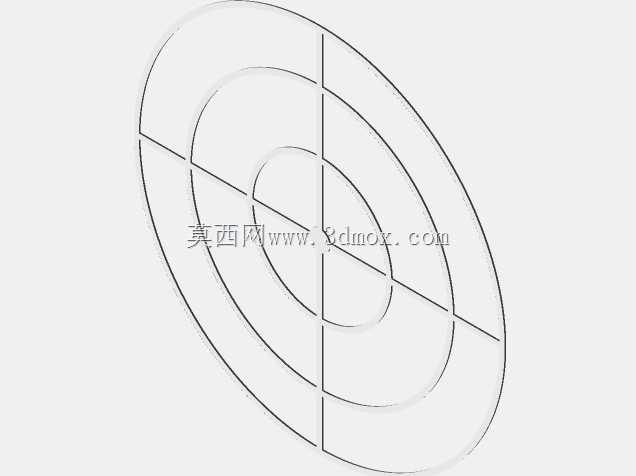

　　桌面级熔融沉积成型设备在完成Z轴传动组件装配、更换挤出热端或者调整平台调平参数之后，往往需要一个标准化的实体试样来验证整机运动精度，这套同心圆加正交十字线的测试实体就是针对大尺寸FDM设备的Z向层级成型表现开发的校验工装。和常规小型温度塔、悬空桥测试件不同，该试样采用大直径薄盘式布局，整体轮廓为多层同心圆环搭配贯穿盘面的十字正交筋线，打印完成后可以直接通过目视、塞尺或者卡尺快速判定设备运行状态，不需要复杂的检测工序。

　　从现场使用逻辑来看，这类测试件最常出现在设备首次开箱调试、长时间停机后复产、更换Z轴丝杆或者同步带、重调热端高度这几类场景里。大尺寸设备的成型平台幅面远大于普通桌面机型，平台不同区域的Z向零点偏差、热床平面度误差、龙门架两侧Z轴同步差，都会在薄型盘件的打印过程中被放大：如果某一区域Z轴抬升量偏大，对应位置的圆环线条就会出现层厚不均、丝材粘结不牢甚至断丝；如果Z轴零点贴得过近，挤出的熔丝会被热端过度碾压，盘面会出现透底、翘边或者线条糊成整片的问题。传统小尺寸温度塔只能覆盖平台中心很小一块区域，无法反映幅面边缘的成型偏差，而这款大直径盘件的圆环径向跨度覆盖了热床的核心有效打印区间，十字筋线同时沿X、Y两个传动方向贯穿，能够同时校验两个轴向的运动平顺性。

　　结构设计上没有采用复杂的悬空特征或者异形曲面，全部由等宽同心环和正交直线构成，所有特征都落在同一打印平面上，不需要添加支撑结构，切片处理时可以直接选用最基础的单层或薄层填充参数，最大限度排除支撑剥离、填充密度差异带来的干扰，让最终成型缺陷直接指向Z轴运动与热床标定问题。同心圆的环向轮廓可以直观反映XY平面的圆弧插补精度，若传动皮带存在松动、步进电机细分参数不匹配，圆环会出现棱边、波纹或者局部错层；十字筋线沿直线方向延伸，能够暴露导轨卡顿、丝杆轴向窜动带来的直线段层纹错位。盘面整体厚度控制在很薄的区间，第一层的铺丝状态会完整呈现在整个盘面上，调试人员不需要测量多个点位，只要观察整盘丝材的粘结宽度、透光均匀度，就能快速判断热床调平是否达标、不同区域的喷嘴高度是否一致。

　　在温度适配验证环节，该试样同样有明显的实用价值。大尺寸设备的热床温度均匀性通常弱于小型机型，平台中心和边角的温差容易导致边角位置丝材附着力不足，打印大尺寸薄盘时，整个盘面同时和热床接触，边角翘边、局部脱粘的问题会第一时间显现，相比打印零散小测试件，能够一次性覆盖热床不同温区的附着表现。调试时可以先按设备推荐的首层温度、层高参数完成一次试样打印，对照盘面不同环段、十字筋各段的成型状态，针对性微调对应区域的调平旋钮、Z轴偏移量，调整完成后再打印同规格试样复核，直到整盘线条宽度均匀、无翘边、无透底、无层间错位，即可判定Z轴与平台状态满足正式零件生产要求。

　　从安装边界与使用适配性来看，该测试件的外圆尺寸匹配对应大尺寸机型的有效成型幅面，摆放时直接居中放置在热床中心即可，不需要额外设计装夹结构，试样本身为平面薄件，打印完成后可以直接从平台铲下，不会占用耗材库存，也不会和设备的龙门、挤出头运动路径发生干涉。对于批量运维多台同型号设备的车间，还可以把该试样作为日常点检的标准校验件，定期打印留存样件，通过对比不同批次试样的纹路一致性，提前预判Z轴丝杆磨损、皮带老化等潜在故障，避免正式生产大型零件时中途出现错层、翘曲报废，减少耗材与工时的浪费。整个建模过程完全围绕调试实操需求展开，没有冗余装饰特征，所有几何元素都服务于精度校验的观测目的，切片后生成的路径简单规整，能够快速输出成型，是桌面大尺寸FDM设备运维调试环节非常实用的功能性校验结构。
