Ender3打印机BLTouch自动调平固定支架

　　桌面级FDM熔融沉积成型3D打印机在长时间连续作业、热床反复升降温、机架受环境温湿度影响产生微量形变后，喷嘴与热床平面之间的间距会出现偏移，首层铺丝附着力不均、翘边、堵料刮床等故障大多源于此。手动调平依赖操作人员反复扭动四个调平旋钮、塞尺逐点测量间隙，不仅耗时，且不同操作人员的手感差异会直接影响首层成型质量，在批量打印、教学实训、小型创客工坊连续排产的场景下，自动调平传感器已经成为改装升级的核心刚需部件。BLTouch作为接触式自动调平传感器的主流选型，通过探针伸缩触发获取床面多点坐标，由固件完成网格补偿，对玻璃床、PEI弹簧钢板、磁性贴膜等不同热床表面兼容性好，不受床面颜色、反光度干扰，相比电容式、电感式接近传感器适配性更强。

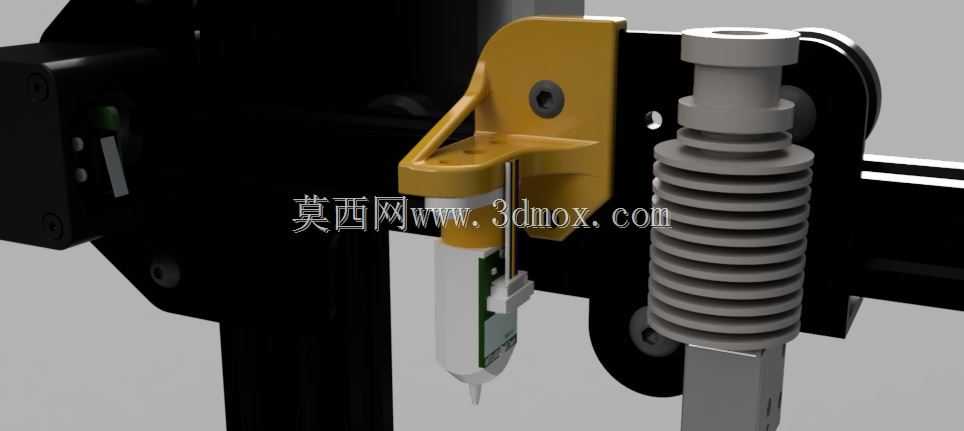

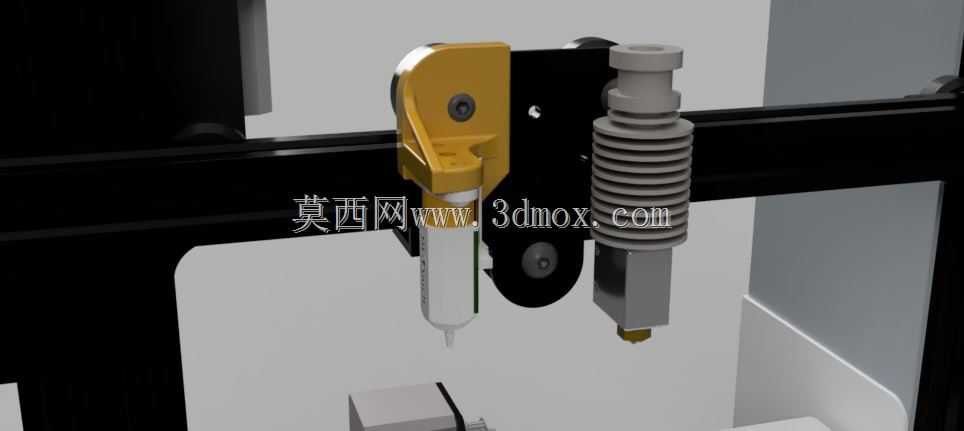

　　这套支架的设计目标，就是把BLTouch传感器稳定固定在Ender3系列打印机的X轴挤出机滑座上，保证探针触发点与喷嘴尖端的相对位置在全行程运动、高速换向、喷头加热升温过程中始终保持刚性锁定，不会出现晃动、偏移、探针剐蹭模型的问题。整体支架采用折弯式悬臂结构，主体安装座贴合Ender3原厂挤出机铝块的侧立面，其中一颗固定螺栓直接复用挤出机散热端原有的滚柱螺栓安装位，不需要在原有铝型材、挤出机壳体上额外钻孔、攻丝、切割，改装全程不需要拆解喷头加热块、喉管、散热风扇总成，普通用户仅需内六角扳手即可完成装配，最大程度降低改装门槛，避免拆机后回装出现的同心度偏差、漏料、风扇风道错位等次生问题。

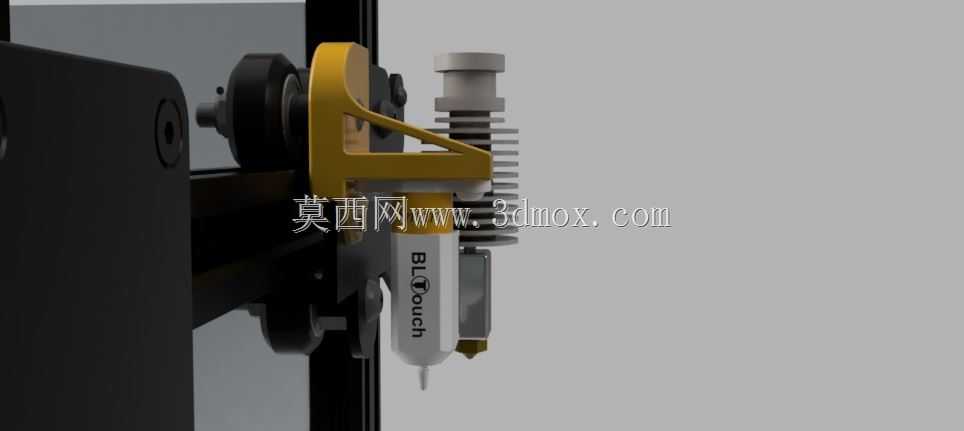

　　针对不少用户后期更换火山喷嘴、加长喉管、大流量散热块以提升高速打印挤出效率的改装需求，支架的悬臂延伸长度做了针对性适配：传感器安装位向下探出的距离，匹配火山喷嘴加长后喷嘴尖端的Z向高度差，探针下落触发的最低位置比喷嘴尖端低1到2毫米，保证调平过程中探针先接触热床、喷嘴不会剐蹭床面，同时探针的X、Y向偏移量严格对齐固件配置中预设的偏移参数，用户在Marlin固件里填入对应偏移值即可直接启用自动调平功能，不需要反复试错测量偏移距离。

　　安装边界方面，支架主体安装孔位完全匹配Ender3原厂挤出机侧部的螺栓孔间距，避让开散热风扇的风道走向、X轴同步带的运动路径、挤出机进料齿轮的检修空间，安装完成后不会干涉X轴左右全行程移动，不会碰到机架两侧的限位开关、Z轴丝杆以及光轴。传感器固定位预留了BLTouch标准安装孔距，两个M3螺丝孔位可直接锁紧传感器本体，侧面预留走线槽，传感器的杜邦线可以沿挤出机线束、坦克链方向规整布线，避免运动过程中线缆拉扯、缠绕丝杆。

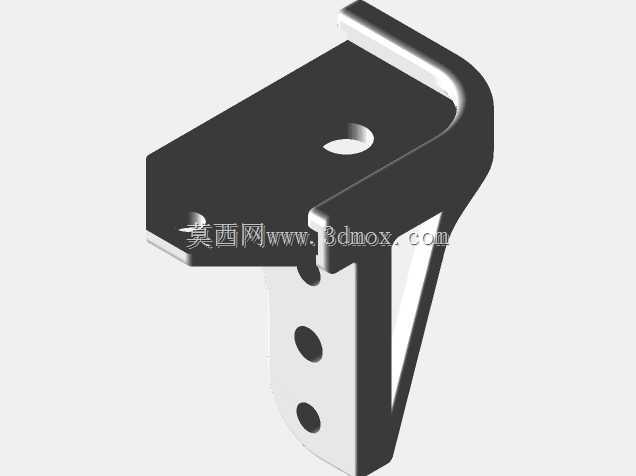

　　结构受力上，支架的折弯过渡处做了加强筋加厚处理，长期承受喷头高速加减速的惯性冲击也不会出现悬臂下垂、形变，传感器位置重复精度稳定，不会因为支架变形导致调平数据漂移。针对加装火山喷嘴后挤出机整体Z向尺寸变长的情况，支架的竖向安装余量也做了冗余设计，兼容原厂短喷嘴与加长火山喷嘴两种配置，用户更换不同长度喷嘴时不需要重新打印、更换支架，仅需微调固件Z轴偏移参数即可适配。在实际打印作业中，这套支架配合自动调平功能，可以让设备在热床存在轻微倾斜、表面有微小凹凸的情况下，自动补偿每一处打印点的Z向高度，首层丝材铺附均匀，大幅降低调平操作频率，尤其适合无人值守连续打印、多设备并行运维的创客空间、教学实验室以及小型3D打印加工工位，减少人工运维工作量，提升整机打印成功率。
